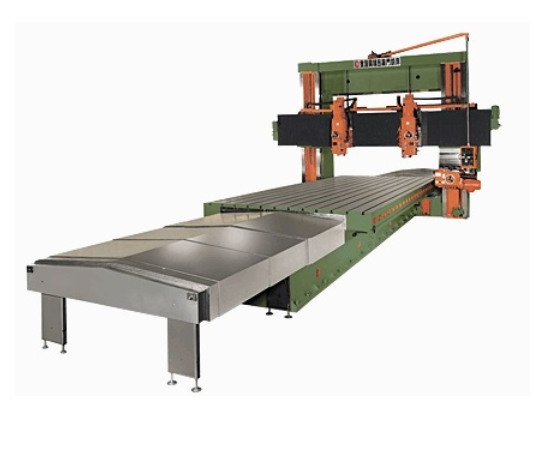

MÁY PHAY GIƯỜNG DẠNG CỔNG CHM-4020
Máy phay giường dạng cổng CHM-4020 là thiết bị gia công cơ khí hạng nặng, phù hợp cho các xưởng cơ khí, nhà máy chế tạo và gia công các chi tiết kích thước lớn.
Với hành trình gia công X/Y/Z đạt 4000 × 2000 × 300mm, bàn làm việc 4000 × 1500mm, khả năng gia công chi tiết lên đến 13 tấn, kết cấu dạng cổng chắc chắn cùng đầu phay đứng và đầu phay cạnh sử dụng côn BT-50, máy đáp ứng hiệu quả các yêu cầu gia công chi tiết lớn với độ ổn định và độ chính xác cao.
📊 THÔNG SỐ KỸ THUẬT
|
Thông số
|
Giá trị
|
|
Model
|
CHM-4020
|
|
Hành trình trục X
|
4000 mm
|
|
Hành trình trục Y
|
2000 mm
|
|
Hành trình trục Z
|
300 mm
|
|
Khoảng cách giữa hai trụ
|
2050 mm
|
|
Khoảng cách từ mũi trục chính tới mặt bàn
|
1500 mm
|
|
Kích thước bàn làm việc
|
4000 × 1500 mm
|
|
Động cơ đầu phay đứng
|
10 HP
|
|
Động cơ đầu phay cạnh
|
10 HP
|
|
Truyền động
|
Vít me bi
|
|
Khả năng tải chi tiết gia công
|
13 tấn
|
|
Động cơ trục chính đầu phay đứng
|
10 HP
|
|
Côn mũi trục chính đầu phay đứng
|
BT-50
|
|
Động cơ trục chính đầu phay cạnh
|
10 HP
|
|
Côn mũi trục chính đầu phay cạnh
|
BT-50
|
|
Trọng lượng máy
|
Khoảng 29.000 kg
|
|
Kích thước máy
|
10.980 × 4.500 × 3.980 mm
|
✨ ĐẶC ĐIỂM NỔI BẬT
1️⃣ Hành trình gia công lớn, đáp ứng nhiều chi tiết: Máy sở hữu hành trình trục X/Y/Z đạt 4000 × 2000 × 300mm, cho phép gia công các chi tiết có kích thước lớn, phù hợp với ngành cơ khí chế tạo, gia công khuôn mẫu và kết cấu thép.
2️⃣ Đầu phay đứng và đầu phay cạnh công suất 10HP: Máy được trang bị đồng thời đầu phay đứng và đầu phay cạnh, mỗi đầu sử dụng động cơ 10HP cùng côn trục chính BT-50, giúp đáp ứng linh hoạt nhiều phương pháp gia công trên các bề mặt khác nhau.
3️⃣ Bàn máy kích thước lớn, tải trọng cao: Bàn làm việc kích thước 4000 × 1500mm có khả năng gia công các chi tiết nặng lên đến 13 tấn, đáp ứng hiệu quả nhu cầu gia công các sản phẩm cơ khí cỡ lớn.
4️⃣ Kết cấu dạng cổng chắc chắn: Khoảng cách giữa hai trụ 2050mm cùng trọng lượng máy khoảng 29.000kg giúp tăng độ cứng vững, giảm rung động trong quá trình gia công và nâng cao độ chính xác của sản phẩm.
5️⃣ Hệ thống truyền động vít me bi: Máy sử dụng hệ thống truyền động bằng vít me bi, giúp các trục chuyển động ổn định, nâng cao độ chính xác và hiệu quả trong quá trình gia công.
6️⃣ Không gian gia công rộng: Khoảng cách từ mũi trục chính đến mặt bàn đạt 1500mm, tạo điều kiện gia công các chi tiết có chiều cao lớn và tăng tính linh hoạt trong sản xuất.
7️⃣ Thiết kế phù hợp cho gia công công nghiệp nặng: Với kết cấu chắc chắn và khả năng gia công chi tiết tải trọng lớn, CHM-4020 đáp ứng tốt yêu cầu vận hành liên tục trong môi trường sản xuất công nghiệp.
⚙️ ỨNG DỤNG THỰC TẾ
🏭 Gia công khuôn mẫu: Gia công khuôn công nghiệp, khuôn ép và các chi tiết có kích thước lớn.
🔩 Ngành cơ khí chế tạo: Gia công bệ máy, kết cấu thép, linh kiện và các chi tiết cơ khí hạng nặng.
⚙️ Nhà máy sản xuất công nghiệp: Phù hợp với các doanh nghiệp sản xuất máy móc, thiết bị và gia công chi tiết quy mô lớn.
🛠️ Xưởng cơ khí chuyên nghiệp: Thực hiện các công đoạn phay mặt, phay cạnh và gia công các chi tiết có kích thước lớn với độ ổn định cao.
📞 LIÊN HỆ NGAY ĐỂ NHẬN TƯ VẤN & BÁO GIÁ CHI TIẾT!
Máy phay giường dạng cổng CHM-4020 là giải pháp gia công hiệu quả, đáp ứng tốt nhu cầu gia công chi tiết kích thước lớn với độ ổn định và độ chính xác cao.
