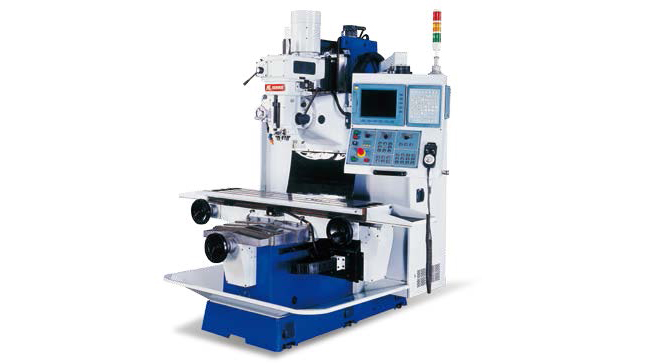

Máy phay đứng kiểu giường CNC-1050 – Giải pháp gia công chính xác, hiệu suất cao cho ngành cơ khí
Giới thiệu máy phay đứng kiểu giường CNC-1050
Máy phay đứng kiểu giường CNC-1050 là dòng máy phay công nghiệp được thiết kế với kết cấu kiểu giường (Bed Type) cứng vững, mang đến khả năng gia công ổn định và độ chính xác cao. Máy được trang bị hệ thống truyền động trục chính bằng biến tần Vari, giúp điều chỉnh tốc độ linh hoạt, phù hợp với nhiều loại vật liệu và yêu cầu gia công khác nhau.
Với bàn máy kích thước lớn, hành trình làm việc rộng cùng động cơ công suất mạnh, CNC-1050 đáp ứng hiệu quả các công việc phay mặt phẳng, phay rãnh, khoan, doa, taro và gia công các chi tiết cơ khí có kích thước vừa và lớn trong các xưởng cơ khí, nhà máy sản xuất và doanh nghiệp chế tạo máy.
Ưu điểm nổi bật của máy phay đứng kiểu giường CNC-1050
✅ Kết cấu kiểu giường chắc chắn
Thiết kế kiểu giường giúp tăng độ cứng vững cho toàn bộ thân máy, giảm rung động trong quá trình gia công, đảm bảo độ chính xác cao ngay cả khi gia công liên tục hoặc cắt gọt vật liệu cứng.
✅ Hệ thống truyền động biến tần Vari
Máy sử dụng truyền động trục chính bằng biến tần Vari, cho phép điều chỉnh tốc độ linh hoạt theo từng loại vật liệu và chế độ cắt, giúp nâng cao hiệu quả gia công và kéo dài tuổi thọ thiết bị.
✅ Bàn máy kích thước lớn
Bàn máy có kích thước 1520 × 430 mm, tạo không gian làm việc rộng rãi, thuận tiện cho việc gá đặt phôi có kích thước lớn hoặc nhiều chi tiết cùng lúc.
Máy được trang bị 3 khe chữ T kích thước 16 mm, bước ren 80P, hỗ trợ lắp đặt đồ gá chắc chắn và linh hoạt.
✅ Hành trình gia công rộng
Máy sở hữu hành trình các trục:
✔ Trục X: 1050 mm
✔ Trục Y: 500 mm
✔ Trục Z: 500 mm
Với hành trình lớn, CNC-1050 có khả năng gia công đa dạng các loại chi tiết cơ khí, khuôn mẫu và linh kiện công nghiệp.
✅ Trục chính tiêu chuẩn NT-40
Máy sử dụng chuẩn côn NT-40, tương thích với nhiều loại dao phay phổ biến, giúp thay dao nhanh và đảm bảo độ chính xác trong quá trình gia công.
Thông số trục chính:
✔ Tốc độ trục chính: 3.600 vòng/phút
✔ Đường kính bút lông: 110 mm
✔ Khoảng cách đầu trục chính đến bàn: 70 – 670 mm
✔ Khoảng cách từ tâm trục chính đến cột: 515 mm
✅ Động cơ công suất mạnh
Hệ thống động cơ được thiết kế đáp ứng nhu cầu gia công cường độ cao:
⚙ Động cơ trục chính: 7,5 kW (5 HP)
⚙ Động cơ trục XY: 0,85 kW
⚙ Động cơ trục Z: 0,6375 kW (0,85 HP)
⚙ Động cơ bơm làm mát: 1/8 HP
Động cơ hoạt động ổn định, giúp máy duy trì hiệu suất cao trong thời gian dài.
✅ Thiết kế công nghiệp bền bỉ
Máy có kích thước 2230 × 2000 × 2200 mm, trọng lượng khoảng 3200 kg, giúp tăng độ ổn định khi gia công tốc độ cao và hạn chế rung lắc.
Lớp sơn tiêu chuẩn gồm:
🎨 Xám nhạt RAL-7035
🎨 Xanh dương RAL-5015
Giúp tăng tính thẩm mỹ và bảo vệ bề mặt máy trong môi trường sản xuất.
Thông số kỹ thuật máy phay đứng kiểu giường CNC-1050
| Thông số |
Giá trị |
| Model |
CNC-1050 |
| Loại truyền động trục chính |
Biến tần Vari |
| Kích thước bàn |
1520 × 430 mm |
| Khe chữ T |
3 × 16 × 80P |
| Khoảng cách bàn đến cột |
80 – 550 mm |
| Hành trình trục X |
1050 mm |
| Hành trình trục Y |
500 mm |
| Hành trình trục Z |
500 mm |
| Hành trình bút lông |
140 mm |
| Độ côn trục chính |
NT-40 |
| Tốc độ trục chính |
3600 vòng/phút |
| Đường kính bút lông |
110 mm |
| Khoảng cách đầu trục đến bàn |
70 – 670 mm |
| Khoảng cách tâm trục đến cột |
515 mm |
| Động cơ trục chính |
7,5 kW (5 HP) |
| Động cơ trục XY |
0,85 kW |
| Động cơ trục Z |
0,6375 kW (0,85 HP) |
| Động cơ làm mát |
1/8 HP |
| Kích thước máy |
2230 × 2000 × 2200 mm |
| Kích thước đóng gói |
2500 × 2100 × 2500 mm |
| Trọng lượng tịnh |
3200 kg |
| Trọng lượng đóng gói |
3400 kg |
| Màu tiêu chuẩn |
Xám nhạt RAL-7035 + Xanh dương RAL-5015 |
Ứng dụng của máy phay đứng kiểu giường CNC-1050
🔹 Gia công khuôn mẫu.
🔹 Gia công chi tiết cơ khí chính xác.
🔹 Phay mặt phẳng, phay rãnh và phay định hình.
🔹 Gia công linh kiện ô tô, xe máy.
🔹 Gia công đồ gá, jig và fixture.
🔹 Chế tạo máy và thiết bị công nghiệp.
🔹 Gia công các chi tiết có kích thước vừa và lớn.
Vì sao nên lựa chọn máy phay đứng kiểu giường CNC-1050?
⭐ Kết cấu kiểu giường cứng vững, giảm rung hiệu quả.
⭐ Hành trình gia công lớn, đáp ứng đa dạng nhu cầu sản xuất.
⭐ Truyền động biến tần Vari giúp điều chỉnh tốc độ linh hoạt.
⭐ Trục chính chuẩn NT-40, tốc độ lên đến 3.600 vòng/phút.
⭐ Động cơ mạnh mẽ, vận hành ổn định trong thời gian dài.
⭐ Bàn máy rộng, dễ dàng gá đặt nhiều loại phôi.
⭐ Phù hợp cho các xưởng cơ khí, nhà máy sản xuất và doanh nghiệp gia công công nghiệp.
Kết luận
Máy phay đứng kiểu giường CNC-1050 là giải pháp lý tưởng cho các doanh nghiệp cần một thiết bị gia công có độ chính xác cao, kết cấu chắc chắn và hiệu suất làm việc ổn định. Với bàn máy lớn, hành trình gia công rộng, hệ thống truyền động biến tần Vari cùng động cơ công suất mạnh, CNC-1050 đáp ứng hiệu quả các yêu cầu gia công trong lĩnh vực cơ khí chế tạo, khuôn mẫu và sản xuất công nghiệp. Đây là lựa chọn đáng tin cậy giúp nâng cao năng suất, tối ưu chất lượng sản phẩm và gia tăng hiệu quả đầu tư cho doanh nghiệp.
