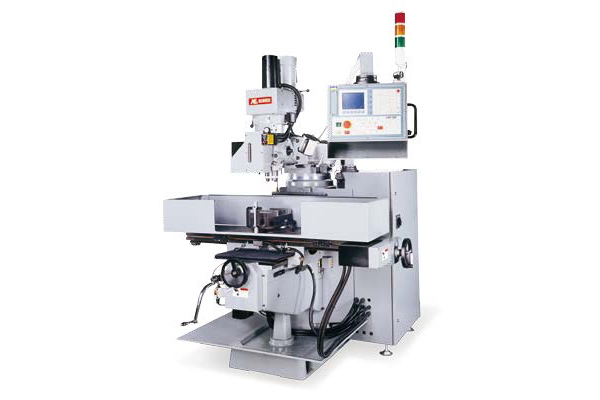

Máy phay đứng CNC CNC-180 – Giải pháp gia công chính xác, năng suất cao cho ngành cơ khí
Giới thiệu máy phay đứng CNC CNC-180
Máy phay đứng CNC CNC-180 là dòng máy phay CNC hiện đại được thiết kế dành cho các doanh nghiệp cơ khí chế tạo, gia công khuôn mẫu, sản xuất linh kiện và chi tiết máy có yêu cầu độ chính xác cao. Máy sử dụng hệ thống truyền động trục chính biến tần Vari, cho phép điều chỉnh tốc độ linh hoạt, vận hành ổn định và tối ưu hiệu quả gia công trên nhiều loại vật liệu.
Với kết cấu cứng vững, bàn máy lớn, hành trình làm việc rộng cùng hệ thống điều khiển CNC chính xác, máy phay đứng CNC CNC-180 đáp ứng tốt các công việc phay mặt phẳng, phay rãnh, khoan, doa, taro và gia công nhiều dạng chi tiết phức tạp trong sản xuất công nghiệp.
Ưu điểm nổi bật của máy phay đứng CNC CNC-180
✅ Hệ thống điều khiển CNC hiện đại
Hệ thống CNC giúp máy vận hành hoàn toàn tự động, nâng cao độ chính xác trong từng nguyên công, giảm sai số giữa các sản phẩm và tăng hiệu quả sản xuất hàng loạt.
✅ Truyền động trục chính bằng biến tần Vari
Máy sử dụng hệ thống biến tần giúp điều chỉnh tốc độ trục chính linh hoạt theo từng vật liệu và từng phương pháp gia công, đồng thời vận hành êm ái, tiết kiệm điện năng và kéo dài tuổi thọ thiết bị.
✅ Bàn máy kích thước lớn
Bàn máy có kích thước 1473 × 318 mm, được trang bị 3 khe chữ T kích thước 16 mm, bước 80P, giúp gá đặt phôi chắc chắn và linh hoạt với nhiều loại đồ gá khác nhau.
✅ Hành trình gia công rộng
Máy sở hữu hành trình làm việc:
✔ Trục X: 820 mm
✔ Trục Y: 390 mm
✔ Trục Z: 410 mm
Hành trình rộng giúp gia công được nhiều loại chi tiết có kích thước vừa và lớn với độ chính xác cao.
✅ Trục chính tốc độ cao
Trục chính sử dụng chuẩn côn NT40, tốc độ tối đa 4.200 vòng/phút, đường kính bút lông 105 mm và đầu trục có khả năng xoay 45°, hỗ trợ gia công nhiều bề mặt và nhiều góc khác nhau.
✅ Hệ thống động cơ mạnh mẽ
⚙ Động cơ trục chính: 5 HP (3,75 kW)
⚙ Động cơ trục XY: 0,85 kW
⚙ Động cơ trục W: 0,4 kW
⚙ Động cơ trục Z: 0,375 kW (1/2 HP)
⚙ Bơm làm mát: 1/8 HP
Hệ thống động cơ hoạt động ổn định, đáp ứng tốt nhu cầu gia công liên tục trong môi trường sản xuất công nghiệp.
✅ Tốc độ chạy dao ổn định
➡ Tốc độ chạy dao trục chính: 3 m/phút
➡ Tốc độ chạy dao trục XY: 4 m/phút
➡ Tốc độ chạy dao trục Z: 3 m/phút
Giúp quá trình cắt gọt diễn ra nhanh chóng, ổn định và nâng cao năng suất gia công.
✅ Kết cấu chắc chắn, vận hành bền bỉ
Máy có kích thước 2000 × 1900 × 2400 mm, trọng lượng tịnh 1.800 kg, trọng lượng đóng gói 2.000 kg, giúp giảm rung động khi gia công và duy trì độ chính xác trong thời gian dài.
Thông số kỹ thuật máy phay đứng CNC CNC-180
|
Thông số
|
Giá trị
|
|
Model
|
CNC-180
|
|
Loại truyền động trục chính
|
Biến tần Vari
|
|
Kích thước bàn
|
1473 × 318 mm
|
|
Khe chữ T
|
3 × 16 × 80P
|
|
Khoảng cách bàn đến cột
|
55 – 440 mm
|
|
Hành trình trục X
|
820 mm
|
|
Hành trình trục Y
|
390 mm
|
|
Hành trình trục Z
|
410 mm
|
|
Hành trình bút lông
|
85 mm
|
|
Độ côn trục chính
|
NT40
|
|
Tốc độ trục chính
|
4.200 vòng/phút
|
|
Đường kính bút lông
|
105 mm
|
|
Góc xoay đầu trục chính
|
45°
|
|
Khoảng cách đầu trục đến bàn
|
100 – 400 mm
|
|
Khoảng cách tâm trục đến cột
|
165 – 650 mm
|
|
Tốc độ chạy dao trục chính
|
3 m/phút
|
|
Tốc độ chạy dao trục XY
|
4 m/phút
|
|
Tốc độ chạy dao trục Z
|
3 m/phút
|
|
Động cơ trục chính
|
5 HP (3,75 kW)
|
|
Động cơ trục XY
|
0,85 kW
|
|
Động cơ trục W
|
0,4 kW
|
|
Động cơ trục Z
|
0,375 kW (1/2 HP)
|
|
Bơm làm mát
|
1/8 HP
|
|
Kích thước máy
|
2000 × 1900 × 2400 mm
|
|
Kích thước đóng gói
|
2300 × 2200 × 2200 mm
|
|
Trọng lượng tịnh
|
1.800 kg
|
|
Trọng lượng đóng gói
|
2.000 kg
|
|
Màu tiêu chuẩn
|
Xám RAL-7005
|
Ứng dụng của máy phay đứng CNC CNC-180
🔹 Gia công khuôn mẫu chính xác.
🔹 Gia công chi tiết cơ khí CNC.
🔹 Sản xuất linh kiện ô tô, xe máy.
🔹 Gia công đồ gá, jig, fixture.
🔹 Gia công linh kiện điện tử.
🔹 Chế tạo thiết bị và máy móc công nghiệp.
🔹 Gia công các chi tiết yêu cầu độ chính xác cao trong sản xuất hàng loạt.
Vì sao nên lựa chọn máy phay đứng CNC CNC-180?
⭐ Gia công chính xác, ổn định và bền bỉ.
⭐ Điều khiển CNC hiện đại, thao tác đơn giản.
⭐ Trục chính tốc độ cao lên đến 4.200 vòng/phút.
⭐ Hành trình gia công lớn, phù hợp nhiều loại chi tiết.
⭐ Kết cấu máy cứng vững, giảm rung khi cắt gọt.
⭐ Chi phí vận hành hợp lý, tuổi thọ cao.
⭐ Phù hợp cho các xưởng cơ khí, nhà máy sản xuất và doanh nghiệp gia công CNC chuyên nghiệp.
Kết luận
Máy phay đứng CNC CNC-180 là giải pháp gia công CNC hiệu quả dành cho các doanh nghiệp cần một thiết bị có độ chính xác cao, vận hành ổn định và năng suất vượt trội. Với hệ thống điều khiển CNC hiện đại, truyền động biến tần Vari, bàn máy lớn, hành trình làm việc rộng và động cơ mạnh mẽ, CNC-180 đáp ứng tốt nhiều nhu cầu gia công từ chi tiết cơ khí, khuôn mẫu đến linh kiện công nghiệp. Đây là lựa chọn đáng tin cậy giúp doanh nghiệp nâng cao chất lượng sản phẩm, tối ưu năng suất và giảm chi phí sản xuất trong dài hạn.
