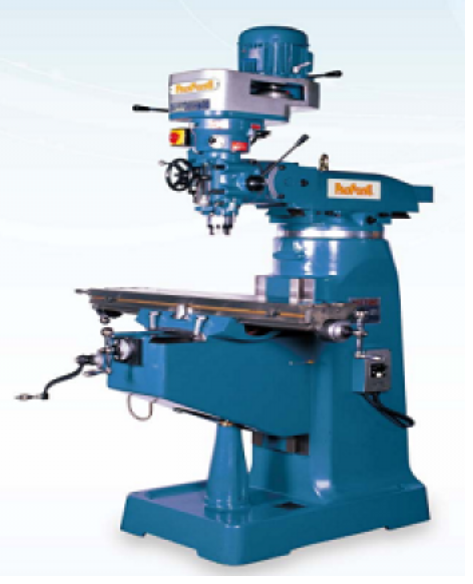

MÁY PHAY PF-3S
Máy phay PF-3S là thiết bị gia công cơ khí đa năng, phù hợp cho các xưởng cơ khí, cơ sở gia công chi tiết và trường đào tạo kỹ thuật, đáp ứng tốt các nhu cầu phay, khoan và gia công cơ khí chính xác.
Với hành trình X/Y/Z đạt 830/410/406mm, bàn làm việc 254 × 1270mm, tốc độ trục chính lên đến 2.720 vòng/phút, đầu phay có khả năng xoay 360° cùng nhiều góc nghiêng linh hoạt, máy mang lại hiệu quả gia công cao trên nhiều loại chi tiết.
📊 THÔNG SỐ KỸ THUẬT
|
Thông số
|
Giá trị
|
|
Model
|
PF-3S
|
|
Kích thước bàn
|
254 × 1270 mm
|
|
Dịch chuyển trục X/Y/Z
|
830 / 410 / 406 mm
|
|
Khe chữ T
|
16 × 3 × 63 mm
|
|
Dịch chuyển nòng trục chính
|
127 mm
|
|
Đường kính nòng trục chính
|
85.725 mm
|
|
Côn trục chính
|
R8 hoặc NST#30
|
|
Lượng ăn dao
|
0.04 / 0.08 / 0.15 mm
|
|
Động cơ trục chính
|
3 HP
|
|
Tốc độ trục chính
|
70 – 2.720 vòng/phút (8 cấp, 50Hz)
|
|
Góc xoay đầu phay
|
360°
|
|
Góc nghiêng đầu trước/sau
|
40° – 0° – 45°
|
|
Góc nghiêng đầu trái/phải
|
90° – 0° – 90°
|
|
Kích thước máy
|
2170 × 1640 × 1720 mm
|
|
Trọng lượng máy
|
1.110 kg
|
✨ ĐẶC ĐIỂM NỔI BẬT
1️⃣ Hành trình gia công linh hoạt: Máy có hành trình trục X/Y/Z đạt 830/410/406mm, phù hợp để gia công nhiều loại chi tiết cơ khí với kích thước khác nhau.
2️⃣ Trục chính tốc độ cao 8 cấp: Tốc độ trục chính từ 70 đến 2.720 vòng/phút kết hợp động cơ 3HP giúp máy đáp ứng hiệu quả các nguyên công phay, khoan và doa trên nhiều loại vật liệu.
3️⃣ Đầu phay xoay và nghiêng đa hướng: Đầu phay có khả năng xoay 360°, nghiêng 40°–45° theo phương trước/sau và 90° theo phương trái/phải, giúp gia công linh hoạt trên nhiều bề mặt và góc độ khác nhau.
4️⃣ Bàn làm việc chắc chắn: Bàn máy kích thước 254 × 1270mm được thiết kế với 3 khe chữ T, thuận tiện cho việc gá đặt phôi và đồ gá trong quá trình gia công.
5️⃣ Tùy chọn côn trục chính: Máy hỗ trợ côn R8 hoặc NST#30, giúp người dùng dễ dàng lựa chọn dụng cụ cắt phù hợp với nhu cầu sử dụng.
6️⃣ Cơ cấu ăn dao chính xác: Hệ thống lượng ăn dao 0.04 / 0.08 / 0.15mm hỗ trợ gia công ổn định, nâng cao độ chính xác và chất lượng bề mặt sản phẩm.
7️⃣ Thiết kế gọn gàng, vận hành ổn định: Với trọng lượng 1.110kg, máy có kết cấu chắc chắn, giảm rung động khi làm việc và phù hợp với nhiều không gian xưởng cơ khí.
⚙️ ỨNG DỤNG THỰC TẾ
🏭 Gia công cơ khí: Thực hiện các nguyên công phay mặt, phay rãnh, khoan và doa trên nhiều loại chi tiết.
🔩 Chế tạo linh kiện: Gia công các chi tiết máy, đồ gá và linh kiện cơ khí với độ chính xác cao.
⚙️ Xưởng sản xuất và sửa chữa: Phù hợp cho các xưởng cơ khí, đơn vị bảo trì thiết bị và gia công đơn chiếc hoặc số lượng nhỏ.
🛠️ Trường học và trung tâm đào tạo: Là thiết bị phù hợp phục vụ giảng dạy, thực hành và nghiên cứu trong lĩnh vực cơ khí chế tạo.
📞 LIÊN HỆ NGAY ĐỂ NHẬN TƯ VẤN & BÁO GIÁ CHI TIẾT!
Máy phay PF-3S là giải pháp gia công linh hoạt, đáp ứng hiệu quả các nhu cầu phay và khoan với độ chính xác cao, vận hành ổn định và dễ sử dụng.
