NGƯỜI MẪU |
GO-126 |

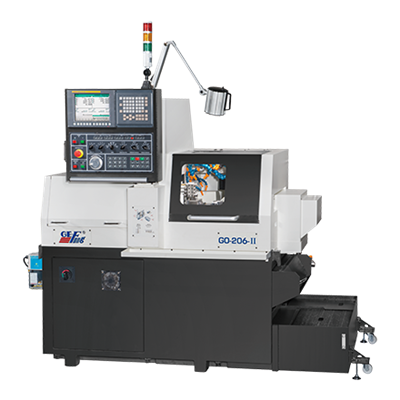

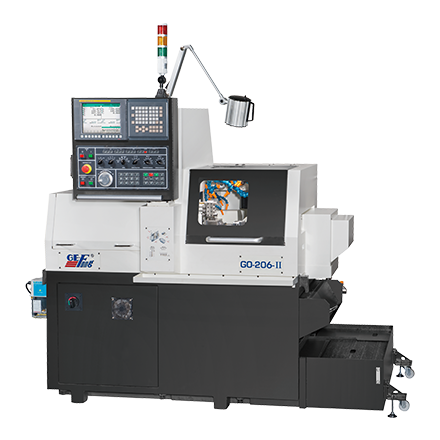

GO-206-II |
CÔNG SUẤT GIA CÔNG |
tối đa.đường kính thanh vật liệu tại trục chính |
12mm |
20mm |
tối đa.làm việc mâm cặp đường kính ar trở lại trục chính |
12mm |
20mm |
tối đa.chiều dài gia công |
170 mm (Ống lót dẫn hướng truyền động trực tiếp)
80 mm (Ống lót dẫn hướng truyền động cơ khí)
210 mm (Ống lót dẫn hướng cố định)
30 mm(GO-126) / 45 mm (GO-206-II) (Không có ống lót dẫn hướng) |
tối đa.đường kính khoan/khai thác trục chính |
Ø8mm/M6 |
Ø10mm/M8 |
tối đa.đường kính khoan / khai thác trục chính phụ |
Ø8mm/M6 |
tối đa.khoan / khai thác dia.của trục chính công cụ chéo |
Ø6mm/M5 |
tối đa.đường kính cưa rạch có thể gắn kết./ Số tại bài công cụ chéo |
Ø30 mm x 2 |
tối đa.đường kính khoan/khai thác của trục chính công cụ phía sau |
Ø8mm/M6 |
tối đa.đường kính khoan/khai thác của trục chính công cụ chữ thập phía sau |
Ø6mm/M5 |
CÔNG SUẤT MÁY |
tối đa.tốc độ |
trục chính |
120.000 vòng/phút (※1) |
10.000 vòng/phút (※1) |
trục chính |
120.000 vòng/phút (※1) |
10.000 vòng/phút (※2) |
Ống lót dẫn hướng quay |
ổ đĩa trực tiếp otor |
120.000 vòng/phút (※1) |
10.000 vòng / phút |
truyền động cơ khí |
8.000 vòng / phút |
trục chính công cụ chéo |
5.000 vòng / phút |
Quay lại công cụ trục chính |
5.000 vòng / phút |
KÍCH THƯỚC CÔNG CỤ |
chuôi dao xoay OD |
12x12x85mm |
Chuôi dụng cụ nhàm chán (dành cho trụ dụng cụ mặt/lưng & lưng) |
Ø20 mm |
Chuck cho các công cụ sống chéo |
ER11 x 2 / ER16 x 2 |
Chuck cho các công cụ trực tiếp trở lại |
ER16 x 4 |
di chuyển nhanh |
30 m/phút (X: 24 m/phút) |
trục điều khiển |
6 (X1, Y1, Z1, X2, Y2, Z2) |
ĐỘNG CƠ |
Động cơ trục chính |
1,5 / 2,2 KW (Định mức/15 phút) |
2,2 / 3,7 KW (Định mức/15 phút) |
Động cơ trục quay sau |
1,5 / 2,2 KW (Định mức/15 phút) |
Ống lót dẫn hướng quay |
0,75 / 1,1 KW (Định mức/15 phút) |
động cơ trục |
0,5KW |
Động cơ trục Y2 |
0,5KW |
Động cơ trục chính công cụ chéo |
0,5KW |
Động cơ trục chính công cụ trở lại |
0,5KW |
Động cơ bơm nước làm mát |
0,75KW |
Động cơ bơm bôi trơn |
0,011KW |
Động cơ bơm dầu làm mát trục chính |
0,19KW |
HÀNH TRÌNH TRỤC |
X1 |
84mm |
Y1 |
160mm |
Z1 (ống lót dẫn hướng cố định) |
250mm |
X2 |
335 mm |
Z2 |
170mm |
Y2 |
60mm |
NGƯỜI KHÁC |
Khối lượng tịnh |
1.700 Kg |
Công suất thiết bị |
11 KVA |
Yêu cầu nguồn điện |
≧9 KVA |
Áp suất không khí |
≧0,4 MPa (4kg/cm2) |
luồng không khí |
≧30 NL/phút |
Cắt dung tích bình làm mát |
115L |
Kích thước máy LxWxH |
1.640 x 1.080 x 1.700cm |
