THÔNG SỐ KỸ THUẬT MÁY
|
Model
|

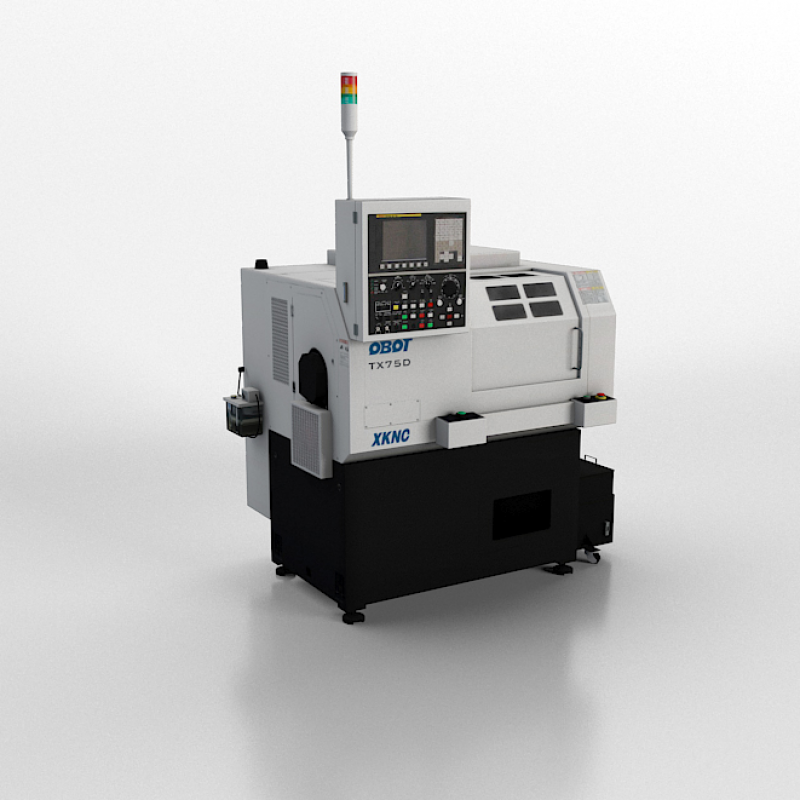

TX75D (Ф25)
|
TX75D (Ф30)
|
Công suất
|
Đường kính gia công lớn nhất
Kích thước làm việc của mâm cặp
|
Ф80mm
|
Đường kính gia công lớn nhất
Kích thước làm việc của lỗ cấp liệu
|
Ф25mm
|
Ф30mm
|
Chiều dài gia công lớn nhất trên mâm cặp
|
50mm
|
Chiều dài gia công lớn nhất
|
100mm
|
Trục chính
|
Tốc độ trục chính
|
Tối đa 6.000 vòng / phút
|
Tối đa 4500 vòng / phút
|
Thông qua đường kính lỗ
|
Ф26mm
|
Ф32mm
|
Số dải tốc độ
|
|
Chiều cao từ sàn đến tâm trục chính
|
1065mm
|
Di chuyển nhanh
|
Dichuyển nhanh theo trục X
|
16m / phút
|
Dichuyển nhanh theo trục Z
|
20m / phút
|
Đài dao
|
Số lượng công cụ
|
10把
|
Thời gian thay dao
|
0,5 giây / 1pos
|
Kích thước dao
|
13mm
|
Hành trình
|
Hànhtrình trục X
|
95mm
|
Hành trình TrụcZ
|
210mm
|
Công cụ quay
|
Tốc độ dụng cụ quay
|
Tối đa5000 vòng / phút
|
Động cơ
|
Động cơ servo trục chính
|
3,7 / 5,5KW
|
(X / Z)Động cơ servo nguồn cấp dữ liệu
|
0,75 / 1,2KW
|
Công suất đài dao
|
1,2KW
|
Động cơ trục quay của đài dao
|
0,55 / 1,1KW
|
Vv
|
Công suất điện cần thiết
|
10KVA,AC200V±10%,50Hz
|
Diện tíchsàn
|
1740×1305×1712mm
|
Khối lượng máy
|
约1000Kg
|
(2)THÔNG SỐKỸTHUẬT CỦAĐƠN VỊCNC
|
Bộ phận điều khiển
|
FANUC 0i TF
|
Trục điều khiển
|
(X / Z) 、Điều khiển đồng thời 2 trục, 1 trục ở chế độ thủ công
|
Hệ thống đầu vào
|
Nhậpliệu bằng bàn phímMDI、kết hợp sử dụng lập trình tuyệt đối / gia tăng
|
Độ dài lưu trữ chương trình một phần
|
512KB
|
Chức năng nội suy
|
Nội suy tuyến tính、nội suy hình chóp、nội suy cung tròn、nội suy luồng
|
Gia sốđầu vào ít nhất
|
X:0,0001mm(dia.) Z: 0,0001mm
|
Giasố dichuyển ngang ít nhất
|
X: 0,0005mm Z: 0,001mm
|
Tỷ lệ ăn dao
|
1~10000mm / phút
|
Phầnbùdao
|
64
|
Phầnbùdao
|
Hình học
|
±999,9999
|
|
±9,9999
|
Lượng bùdao
|
±7 chữ số
|
Các chức năng phụ trợ
|
M2、S4、T4
|
Số lượng chương trình có thể đăng ký
|
400pcs
|
Nguồn cấp dữ liệu tay cầm
|
0,5 / 0,1 / 0,01 / 0,001mm
|
Thời gian dừng
|
0~99999,999秒
|
Ghiđè tốc độ nguồn cấp dữ liệu
|
0~150%
|
Ghiđè ngang nhanh
|
F0、25、50、100%
|
Giao diện đầu vào / đầu ra
|
RS232C / CF / USB
|
Ngôn ngữ hiển thị
|
中文 、 英语 、 日语Tiếng Trung、Tiếng Anh、Tiếng Nhật
|
