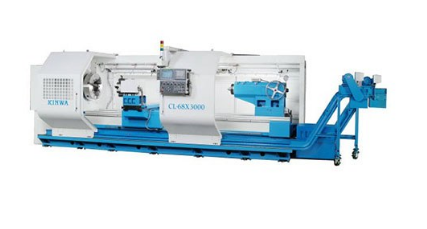

Thông số kỹ thuậtCL 58
|
Đường kính tiện qua băng |
900 mm |
Đường kính tiện qua bàn xe dao |
|
Đường kính tiện qua tay bào |
520 mm |
Khoảng cách chống tâm |
1115, 2115, 3395, 4345, 5625, 6430 mm |
Khoảng cách từ trục chính đến tâm |
|
Đường kính tiện lớn nhất |
|
Chiều dài cắt lớn nhất |
|
Đường kính tiện tiêu chuẩn |
|
Đường kính cắt tiêu chuẩn |
|
Bề rộng băng máy |
560 mm |
Hành trình
|
Trục X |
520 mm |
Trục Z |
950, 1950, 3220, 4170, 5360, 6165 mm |
Trục Chính
|
Tốc Độ |
|
Mũi Trục chính |
|
ID ổ trục chính |
|
Đường kính lỗ trục chính |
φ 120 mm ( A2-11, 6 ~ 1600 rpm )
φ 186 mm ( A2 – 15, 3 ~ 1000 rpm )
φ 258 mm ( A2 – 15, 3 ~ 650 rpm )
φ 375 mm ( A2 – 20, 4 ~ 500 rpm ) |
Mâm cặp |
|
Bar Capacity |
|
Số cấp tốc độ trục chính |
2 |
Turret
|
tools |
|
OD tool shank |
V 8 : □ 25 mm
H 4 : □ 32 mm ( Option ) |
ID tool shank ( Max. ) |
V 8 : φ 40 mm
H 4 : φ 50 mm ( Option )
H 6 : φ 50 mm ( Option ) |
Standard |
|
Option |
|
Tốc Độ cấp hành trình
|
Trục X |
10 m / min |
Trục Z |
10 m / min |
Ụ Động
|
Hành trình ụ động |
220 mm |
Đường kính nòng ụ động |
150 mm |
Côn nòng ụ động |
MT # 5 |
Hành trình ụ động |
|
Motor
|
Công suất motor trục chính |
αP 40 i ( 30 HP / 25 HP )
αP 50 i ( 40 HP/ 30 HP ) * |
Công xuất servo |
X : α 12 is ( 3.6 HP )
Z : α 22 is ( 5.4 HP ) |
Động cơ thủy lực |
2 HP |
Động cơ làm mát |
1 HP |
Kích thước máy
|
Chiều dài của máy |
5335, 6290, 6940, 8370, 10515, 11320 mm |
Chiều rộng của máy |
2485 mm |
Chiều cao của máy |
2100 mm |
Trọng lượng |
7300, 9200, 10800, 11800, 13200, 14500 kg |
Diện tích sàn |
