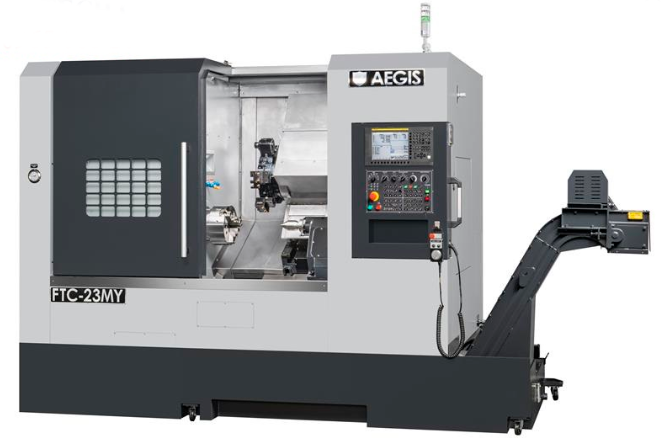

Model
|
FTC-23BM
|
FTC-23BMY
|
FTC-23LM
|
FTC-23LMY
|
Đường kính vật tiện qua băng máy |
Ø600mm |
Ø600mm |
Ø600mm |
Ø600mm |
Đường kính vật tiện qua băng trượt |
Ø350mm |
Ø360mm |
Ø350mm |
Ø360mm |
Khoảng cách chống tâm |
588/888/1188mm |
574/874/1174mm |
604/904/1204mm |
549/849/1149mm |
Đường kính vật tiện vạt mặt |
Ø230mm |
Ø230mm |
Ø230mm |
Ø230mm |
Đường kính vật tiện tối đa |
Ø290mm |
Ø290mm |
Ø290mm |
Ø290mm |
Chiều dài vật tiện tối đa |
520/820/1120mm |
509/809/1109mm |
500/800/1100mm |
483/783/1083mm |
Động cơ trục chính |
11/15kw |
11/15kw |
11/15kw |
11/15kw |
Tốc độ tối đa của trục chính |
4200rpm |
4200rpm |
4200rpm |
4200rpm |
Mũi trục chính |
A2-6 |
A2-6 |
A2-6 |
A2-6 |
Lỗ trục chính |
Ø62mm(75OPT) |
Ø62mm(75OPT) |
Ø62mm(75OPT) |
Ø62mm(75OPT) |
Vật tiện xuyên qua trục chính |
Ø52mm(65OPT) |
Ø52mm(65OPT) |
Ø52mm(65OPT) |
Ø52mm(65OPT) |
Đường kính ụ dao phía trước trục chính I.D. |
Ø100mm |
Ø100mm |
Ø100mm |
Ø100mm |
Mũi trục chính |
MT#4/MT#5(OPT) |
MT#4/MT#5(OPT) |
MT#4/MT#5(OPT) |
MT#4/MT#5(OPT) |
Đường kính ụ động chống tâm |
Ø80mm |
Ø80mm |
Ø80mm |
Ø80mm |
Đường kính nòng của ụ động |
70mm |
70mm |
70mm |
70mm |
Hành trình của ụ động |
205mm |
205mm |
205mm |
205mm |
Hành trình an toàn của ụ động |
560/860/1160mm |
550/850/1150mm |
540/840/1140mm |
525/825/1125mm |
Hành trình trục X |
±50mm |
±50mm |
±50mm |
±50mm |
Hành trình trục Z |
(B:)20m/min / (L:) 24m/min |
(B:)20m/min / (L:) 24m/min |
(B:)20m/min / (L:) 24m/min |
(B:)20m/min / (L:) 24m/min |
Tốc độ của trục X |
(B:)20m/min / (L:) 24m/min |
(B:)20m/min / (L:) 24m/min |
(B:)20m/min / (L:) 24m/min |
(B:)20m/min / (L:) 24m/min |
Tốc độ của trục Z |
|
|
|
|
Gia số đầu vào |
0.001mm |
0.001mm |
0.001mm |
0.001mm |
Kích thước dụng cụ chuôi vuông |
3.7/5.5kw |
3.7/5.5kw |
3.7/5.5kw |
3.7/5.5kw |
Đường kính tối đa của dao |
4000 rpm |
4000 rpm |
4000 rpm |
4000 rpm |
Số vị trí dao |
BMT65(VDI-40 or VDI-50OPT) |
BMT65(VDI-40 or VDI-50OPT) |
BMT65(VDI-40 or VDI-50OPT) |
BMT65(VDI-40 or VDI-50OPT) |
Thời gian thay dao |
25mm |
25mm |
25mm |
25mm |
Động cơ bơm nước làm mát |
40mm |
40mm |
40mm |
40mm |
Số vị trí dao |
12 tools |
12 tools |
12 tools |
12 tools |
Thời gian thay dao |
0.47sec |
0.47sec |
0.47sec |
0.47sec |
Kích thước đóng gói |
3884x1885x1860mm |
3884x1885x2150mm |
3884x1885x1860mm |
3884x1885x2150mm |
Trọng lượng tịnh của máy |
5100kg |
5300kg |
5100kg |
5300kg
|
