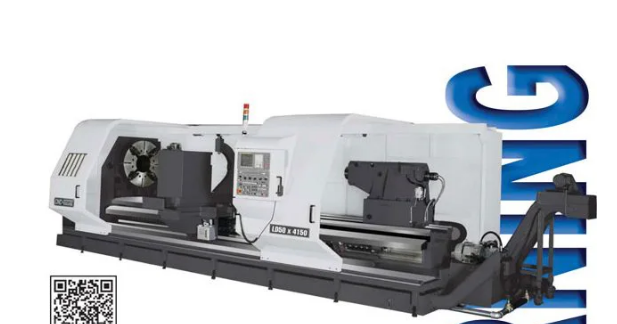

Thông Số |
Kiểu Máy |
FA45N |
FA50N |
FA55N |
Khả năng
làm việc
của máy
|
Đường kính tiện qua băng |
1,170 mm (46”) |
1,300 mm (51″) |
1,430 mm (56″) |
Đường kính tiện qua bàn xe dao
(Một nửa chiều dài) |
845 mm (33. 2”) |
965 mm (38″) |
1,090 mm (42. 9″) |
Đường kính tiện qua bàn xe dao
(Toàn chiều dài) |
720 mm (28. 3”) |
850 mm (33. 5″) |
980 mm (38. 6″) |
Chiều cao tâm |
585 mm (23”) |
650 mm (25. 6″) |
715 mm (28. 1″) |
Khoảng chống tâm |
2,150 mm (84. 6″)~14,150 mm (557″) |
Chiều rộng băng |
1,020 mm (40″) |
Chiều rộng bàn xe dao |
420 mm (16. 5″) |
Chiều rộng xe |
950 mm (37.4″) |
Trục chính |
Mũi trục chính |
A2-11 (6”) / A2-15 / A2-20– FA45N~ FA80N
A2-28 (16”) – FA45N ~ FA80N
A2-28 (21”) – FA55N ~ FA80N |
Tốc độ
trục chính
|
A2-11 153mm (6”) |
9~600 vg/ph (OPT:12~800vg/ph) |
A2-15 230mm (9”) |
9~450vg/ph(OPT:12~600vg/ph) |
A2-20 305mm (12”) |
9~400 vg/ph |
A2-20 369mm (14”) |
9~300 vg/ph |
A2-28 408mm (16”) |
– |
6~250 vg/ph |
A2-28 534mm (21”) |
– |
– |
6~220 vg/ph |
Tâm trục chính |
MT6 |
Đài dao |
Kiểu đài dao |
H4-450 Servo or V8 Hydraulic |
Kích thước dao |
32×32 mm (1. 25”) |
Hành trình chuẩn trục X
(1/2 chiều dài bàn xe dao)
|
600 mm (23. 6″) |
Hành trình trục X
(Toàn chiều dài bàn xe dao) |
900 mm (35. 4″) |
Hành trình trục Z |
2,150~ 14,150 mm |
Chạy dao nhanh trục X/ Đường kính trục vít me |
6 m/phút, Ø 40 mm x P5 |
Chạy dao nhanh trục Z/ Đường kính trục vít me |
6 m/phút, Ø 40 mm, 1~5M (Ø 63 mm x P10) 5 m/phút, 6~7 M (Ø 80 mm x P10)8~14 m/phút (Rack & Pinion Driver) |
Ụ động |
Đường kính lỗ trên ụ |
250mm (9. 84″) Opt: 350 mm (13. 7”) |
Hành trình ụ |
250mm (9. 84″) |
Tâm ụ |
MT6 |
Động cơ |
Trục X |
FANUC α22i 4 kw |
Trục Z |
2~3M FANUC α22i:4 kw; 4~7M FANUC α22i 4 kw (Gear Box)
8~14M FANUC α40i 7 kw (Rack & Pinion Driver) |
Động cơ trục chính |
FANUC α30i 30/37 kw (40/50 HP) |
Bơm dầu bôi trơn |
25 W |
Bơm làm mát |
1. 2 kw |
Bơm kẹp thủy lực |
2. 25 kw 3HP |
Trọng lượng máy |
khoảng cách tâm 2000mm |
17, 500 kgs |
18,000 kgs |
18, 600 kgs |
Trọng lượng tăng thêm trên mỗi 1000mm |
1,500 kgs
|
