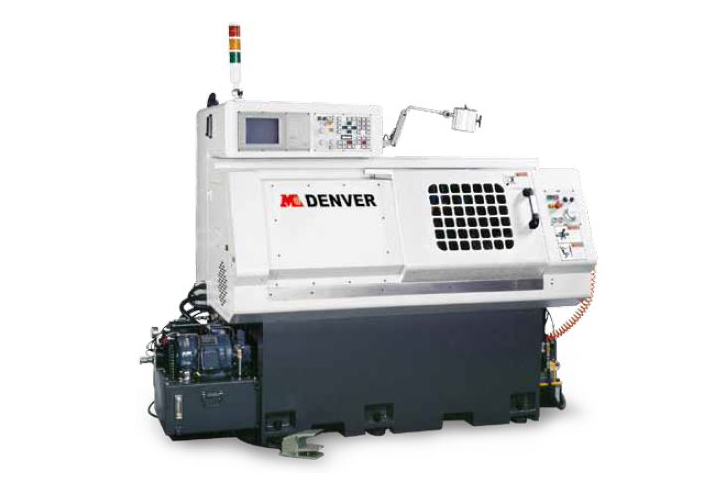

Máy tiện giường nghiêng CNC SL-540 (90) – Máy tiện công suất lớn, độ cứng vững cao cho gia công nặng
Máy tiện CNC SL-540 (90) thuộc dòng giường nghiêng Gang Type, được thiết kế cho các ứng dụng gia công cơ khí tải nặng, yêu cầu độ ổn định cao và khả năng cắt gọt mạnh mẽ. Với kết cấu thân máy gang đúc cứng vững cùng trục chính công suất lớn, model này phù hợp cho các xưởng cơ khí công nghiệp, sản xuất chi tiết lớn và gia công hàng loạt.
⚙️ Tổng quan máy tiện CNC SL-540 (90)
SL-540 (90) là phiên bản nâng cấp trong series SL-540, được tối ưu để tăng đường kính trục chính và cải thiện khả năng chịu tải. Máy đảm bảo hiệu suất ổn định khi gia công vật liệu cứng, chi tiết kích thước lớn và yêu cầu độ chính xác cao.
🔩 Dung tích gia công
✔️ Xích đu qua giường (ØD): 540 mm
✔️ Cầu trượt đu dây (ØD): 535 mm
✔️ Khoảng cách trung tâm: 685 mm
✔️ Đường kính làm việc tiêu chuẩn: 260 mm
✔️ Chiều dài tiện tối đa: 600 mm
Khả năng gia công được mở rộng, phù hợp với nhiều dạng chi tiết có kích thước lớn hơn so với phiên bản tiêu chuẩn.
⚡ Hệ thống trục chính
✔️ Động cơ trục chính: 18.5 kW / 24.5 HP
✔️ Tốc độ trục chính tối đa: 3000 vòng/phút
✔️ Mũi trục chính: A2-8
✔️ Đường kính lỗ trục chính: Ø90 mm
✔️ Đường kính thanh xuyên suốt: Ø90 mm (tùy chọn Ø70)
✔️ Ổ trục trước: Ø130 mm
✔️ Mâm cặp tiêu chuẩn: 10 inch
Hệ thống trục chính công suất lớn giúp máy dễ dàng xử lý các phôi có độ cứng cao và đường kính lớn.
💧 Hệ thống làm mát
✔️ Bơm làm mát: 1.5 HP
Hệ thống làm mát đảm bảo nhiệt độ ổn định trong quá trình gia công, tăng tuổi thọ dao cụ và cải thiện chất lượng bề mặt sản phẩm.
🔁 Hành trình và tốc độ chạy dao
✔️ Hành trình trục X: 170 + 40 mm
✔️ Hành trình trục Z: 620 mm
✔️ Tốc độ nhanh trục X: 20 m/phút
✔️ Tốc độ nhanh trục Z: 20 m/phút
Hệ thống di chuyển ổn định, hỗ trợ gia công chính xác ngay cả khi chạy tải nặng.
🛠️ Tháp dao và khả năng gia công
✔️ Số vị trí dao: 10
✔️ Cán dao vuông: 25 mm
✔️ Đường kính khoan tối đa: Ø40 mm
✔️ Thời gian thay dao: 1.2 giây
Tháp dao giúp máy thực hiện nhiều nguyên công liên tục, giảm thời gian dừng máy và tăng hiệu suất sản xuất.
🧱 Kết cấu ụ sau
✔️ Độ côn ụ sau: MT#4 / MT#5 (tùy chọn)
✔️ Đường kính trục ụ sau: Ø80 mm
✔️ Hành trình ụ sau: 80 mm
Ụ sau được thiết kế chắc chắn, hỗ trợ tốt khi gia công chi tiết dài hoặc nặng.
📏 Kích thước và trọng lượng
✔️ Kích thước máy: 2750 × 1700 × 1950 mm
✔️ Diện tích lắp đặt: 3.75 m × 2.5 m
✔️ Kích thước đóng gói: 4050 × 2150 × 2250 mm
✔️ Trọng lượng: 5500 kg / 5840 kg
Thiết kế tối ưu giúp máy phù hợp nhiều không gian xưởng cơ khí công nghiệp.
⭐ Kết luận
Máy tiện CNC SL-540 (90) là lựa chọn lý tưởng cho doanh nghiệp cần:
✔️ Gia công tải nặng, đường kính lớn
✔️ Độ ổn định cao khi vận hành liên tục
✔️ Hiệu suất cắt mạnh mẽ
✔️ Độ chính xác và độ bền vượt trội
Đây là dòng máy phù hợp cho các xưởng cơ khí hiện đại, hướng tới sản xuất công nghiệp quy mô lớn.
