Mô hình |
Đơn vị |

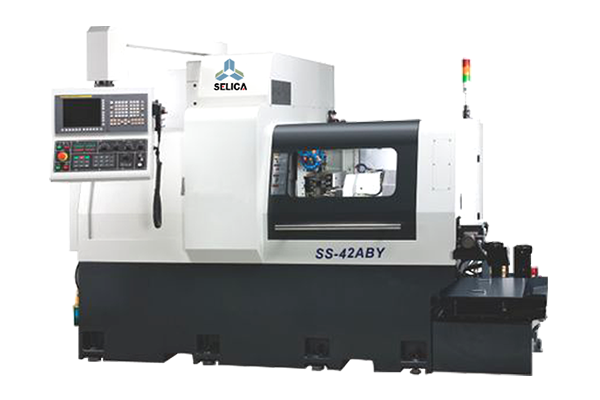

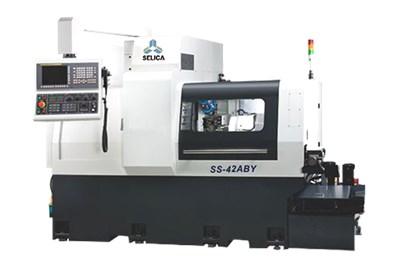

SS-42ABY |
Tối đaquay dia.trục chính |
mm |
42 |
Tối đaquay dia.trục chính phụ |
mm |
42 |
Tối đachiều dài quay |
mm |
Ống dẫn hướng quay: 200, Ống lót không dẫn hướng: 125 |
Tối đakhả năng khoan của trục chính |
mm |
30 |
Tối đakhả năng khoan của trục chính phụ |
mm |
30 |
Tối đacông suất khai thác của trục chính |
mm |
M16 |
Tối đakhả năng khai thác của trục chính phụ |
mm |
M16 |
Tối đanăng lực khoan chéo |
mm |
13 |
Tối đakhả năng khai thác chéo |
mm |
M10 |
Số lượng công cụ tiện bên ngoài |
chiếc |
6 |
Số lượng công cụ tiện nội bộ |
chiếc |
5 |
Số lần khoan chéo |
chiếc |
4 (5) |
Số công cụ tiện ngoài của trục chính phụ |
chiếc |
4 |
Số công cụ tiện bên trong của trục chính phụ |
chiếc |
3 |
Số mũi khoan chéo của trục chính phụ |
chiếc |
4 |
Số giá đỡ công cụ mặt của trục chính phụ |
chiếc |
4 |
Kích thước dụng cụ |
mm |
20 x 20 x 95 ~ 155 |
Số lượng điều khiển trục |
chiếc |
C1 / (C2) / X1 / Y1 / Z1 / X2 / Y2 / Z2 |
Trục chính trục chính |
mm |
58 |
Tối đatốc độ của trục chính |
vòng / phút |
15 ~ 6000 |
Trục chính phụ |
mm |
56 |
Tối đatốc độ của trục chính phụ |
vòng / phút |
15 ~ 6000 |
Di chuyển nhanh theo trục X / Z / Y |
m / phút |
18 |
Tốc độ khoan chéo của trục chính |
vòng / phút |
4000 |
Tốc độ khoan mặt của trục chính phụ |
vòng / phút |
3000 |
Động cơ trục chính |
kw |
7,5 (15) |
Động cơ trục chính phụ |
kw |
7,5 |
Động cơ X1 / Z1 |
kw |
1,6 |
Động cơ Y1 |
kw |
1,4 |
Động cơ khoan chéo của trục chính |
kw |
1,6 |
Động cơ khoan mặt của trục chính phụ |
kw |
1,6 |
Động cơ X2 / Z2 |
kw |
1,4 |
Động cơ Y2 |
kw |
1,4 |
Động cơ thủy lực |
kw |
0,75 |
Động cơ bơm nước làm mát |
kw |
2.3x2 chiếc |
Yêu cầu điện năng |
kw |
40 |
Khả năng bôi trơn |
L |
2 |
Dung tích két làm mát |
L |
480 |
Kích thước máy |
mm |
3380 x 2455 x 2155 |
Cân nặng |
Kilôgam |
7500 |
