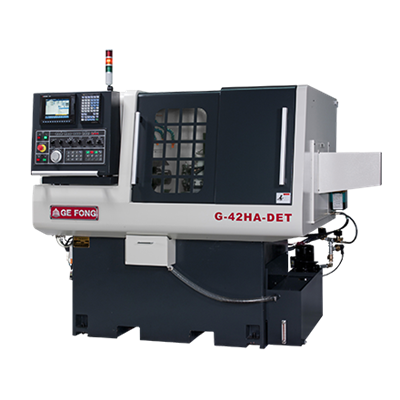

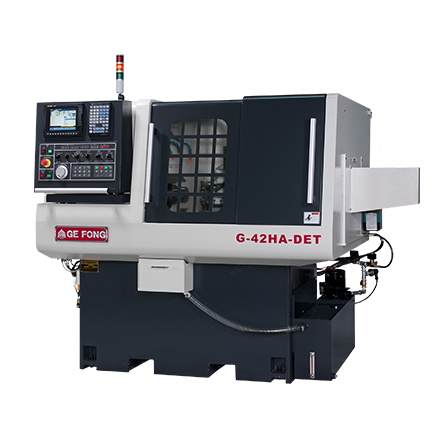

NGƯỜI MẪU |
G-42HA-DET |
trục điều khiển |
X, Y, Z, C |
công suất thanh |
42mm |
tối đa.chiều dài quay |
Công suất thanh x 2,5~3 |
tối đa.mặt khoan dia. |
Mũi khoan cố định:Ø10mm
Mũi khoan sống:Ø6mm |
tối đa.kích thước khai thác khuôn mặt |
Chạm cố định: M10
Chạm trực tiếp: M5 |
tối đa.khoan chéo dia. |
Mũi khoan trực tiếp: Ø6mm |
tối đa.kích thước khai thác chéo |
Nhấn trực tiếp: M5 |
Loại kẹp trục chính |
173E |
kích thước mâm cặp 3 hàm |
6 inch |
tháp công cụ |
8 vị trí / điều khiển servo |
Hành trình trục X |
140mm |
Hành trình trục Z |
160mm(Có đuôi) / 230mm(Không có đuôi) |
Hành trình trục Y |
120mm |
di chuyển nhanh |
24m/phút (Tối đa) |
lập chỉ mục trục chính |
0,001° (trục C) |
Động cơ trục chính (Tiếp/15 phút) |
3.7/5.5KW |
tối đa.tốc độ trục chính |
4500RPM |
Động cơ trục điều khiển |
Mitsubishi:Trục X, Z:1KW / Trục Y:0.75KW
Fanuc:0.75KW |
Động cơ trục chính công cụ |
(Mitsubishi) 1KW, (Fanuc) 0.75KW |
Động cơ thủy lực |
0,75KW |
động cơ làm mát |
0,75KW |
động cơ bôi trơn |
0,0035KW |
Đối mặt với công cụ trực tiếp Nos / collet |
mặt: 3 / ER11(Ø7mm)
Tùy chọn: 2 / ER20(Ø13mm) |
Số công cụ trực tiếp chéo / ống kẹp |
chữ thập: 3 / ER16(Ø10mm) |
chuôi công cụ OD |
16x16mm |
Bộ kẹp công cụ ID cố định |
Tùy chọn ER16(Ø10mm)
: ER20(Ø13mm) |
tối đa.kích thước thanh nhàm chán |
Ø20mm |
lỗ khoan trục chính |
Ø46mm |
Chiều cao trung tâm trục chính |
1120mm |
Nguồn năng lượng cần thiết |
3Ø220V x 10KVA |
Khí nén cần thiết |
6 Kg/c㎡ x 50 Nl/phút |
Kích thước máy (WxDxH) |
2,060x1,660x1,700mm
(Có đuôi: 2,460x1,660x1,700mm) |
trọng lượng máy |
2.200 Kg |
