Thông Số/Kiểu Máy
|

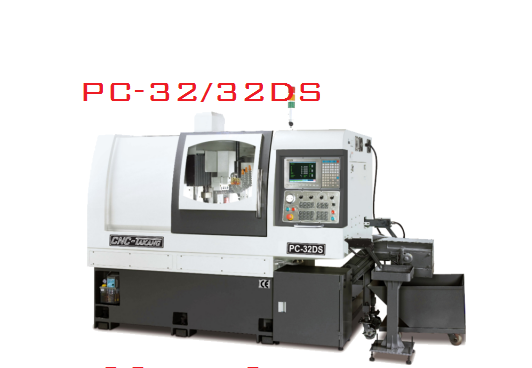

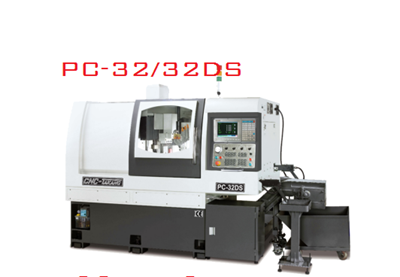

PC-32
|
PC-32DS
|
Trục chính |
Đường kính cắt lớn nhất
|
Ø 32 mm
|
Ø 32 mm
|
Tốc độ trục chính lớn nhất
|
4,000 (Opt. 6000 vòng/phút)
|
Hành trình trục X
|
190 mm
|
185 mm
|
Hành trình trục Y
|
490 mm
|
490 mm
|
Hành trình trục Z
|
165 mm
|
165 mm
|
Đường kính máng cấp phôi lớn nhất
|
Ø 32 mm
|
Ø 32 mm
|
Kẹp mâm cặp
|
TRB-36
|
TRB-32
|
Tốc độ di chuyển nhanh (m/phút)
|
30 (X/Y/Z)
|
30 (X/Y/Z)
|
Động cơ trục chínhservo (kw)
|
5
|
5 (Opt. 7)
|
Độ chia nhỏ nhất
|
0.001 mm
|
0.001 mm
|
Chiều cao tâm
|
965 mm
|
965 mm
|
Đầu Rơ-vôn-ve |
Số dao tiện O. D
|
6 (Opt. 5)
|
Kích thước dao tiện O. D (mm)
|
12 (Opt. 16)
|
Số dao tiện I. D
|
5
|
Kích thước dao tiện I. D
|
ER 20
|
Ø 25
|
Động cơ trục Servo (kw)
|
1 / 1. 5 (x), 0.5 / 1 (Y/Z)
|
1. 5 (x), 1 (Y/Z)
|
Số dao chiều hướng trục
|
4
|
Kích thước dao hướng tâm
|
ER20
|
|
Động cơ servodẫn động dao hướng tâm(kw)
|
1. 5
|
1. 5
|
Tốc độ dao chiều hướng tâm lớn nhất
|
4,000 vg/phút
|
6,000 vg/phút
|
Số dao chiều hướng trục
|
3
|
Kích thước dao chiều hướng trục
|
ER 20
|
Động cơ servo dao chiều hướng trục (kw)
|
0.75
|
Dao chiều hướng trục lớn nhất.
|
4,000 vg/phút
|
6,000 vg/phút
|
Trục chính thay thế |
Đường kính cắt lớn nhất. (mm)
|
–
|
Ø 32
|
Trục chính thay thế lớn nhất
|
–
|
4000 (Opt. 6000)
|
Hành trình trục (mm)
|
–
|
293 (X) 295 (Z)
|
Kẹp mâm cặp
|
–
|
TRB-32
|
Tốc độ di chuyển nhanh (m/phút)
|
–
|
30 (X/Z)
|
Đầu Rơ-vôn-ve thay thế |
Số dao tiện
|
–
|
4
|
Động cơ servo (kw)
|
–
|
3. 5 (Trục chính)、1(Y/Z)
|
Số dao hướng trục
|
–
|
4
|
Động cơ servo dao chiều hướng trục (kw)
|
–
|
0.75
|
Dao hướng trục lớn nhất
|
–
|
6000
|
Các thông số khác |
Động cơ bơm chất làm nguội (HP)
|
3/4
|
3/4 (Sub spindle 1/4)
|
Kích thước máy (L x W x H mm)
|
1610 x 1860 x 1920
|
2420 x 1500 x 1935
|
Khối lượng tịnh (kgs)
|
2,500 kgs
|
3, 800 kgs
|
