MÔ HÌNH |

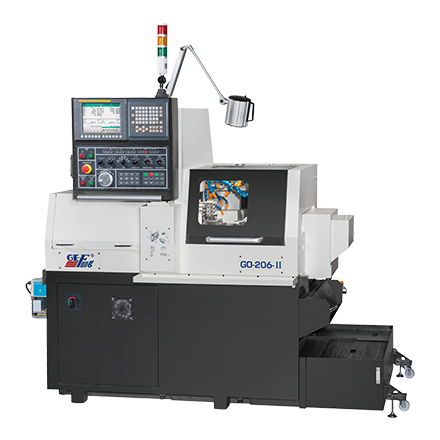

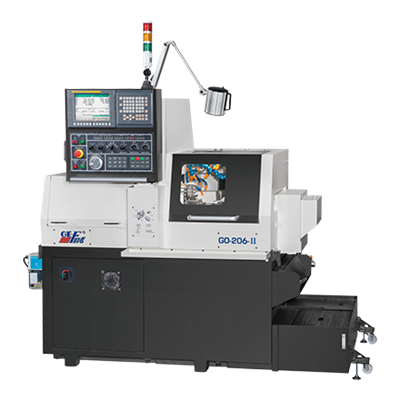

GO-206-II |
CÔNG SUẤT GIA CÔNG |
Tối đađường kính thanh vật liệu ở trục chính |
20 mm |
Tối đalàm việc đường kính chucking ar trở lại trục chính |
20 mm |
Tối đachiều dài gia công |
170 mm (Ống lót dẫn hướng dẫn động trực tiếp)
80 mm (Ống lót dẫn hướng dẫn động cơ khí)
210 mm (Ống lót dẫn hướng cố định)
30mm (GO-126) / 45 mm (GO-206-II) (Ống lót dẫn hướng) |
Tối đađường kính khoan / khai thác trục chính |
Ø10 mm / M8 |
Tối đađường kính khoan / khai thác trục chính phụ |
Ø8 mm / M6 |
Tối đakhoan / khai thác dia.trục công cụ chéo |
Ø6 mm / M5 |
Tối đadia cưa xén gắn được./ Số tại bài đăng công cụ chéo |
Ø30 mm x 2 |
Tối đađường kính khoan / khai thác của trục quay dụng cụ |
Ø8 mm / M6 |
Tối đađường kính khoan / khai thác của trục công cụ chữ thập sau |
Ø6 mm / M5 |
CÔNG SUẤT MÁY |
Tối đatốc độ |
trục chính |
10.000 vòng / phút (※ 1) |
Trục quay lại |
10.000 vòng / phút (※ 2) |
Ống lót dẫn hướng quay |
lái xe trực tiếp otor |
10.000 vòng / phút |
Truyền động cơ học |
8.000 vòng / phút |
Trục công cụ chéo |
5.000 vòng / phút |
Trục quay công cụ |
5.000 vòng / phút |
KÍCH THƯỚC DỤNG CỤ |
Công cụ quay OD |
12 x 12 x 85 mm |
Chuôi công cụ nhàm chán (cho bài đăng công cụ mặt / lưng và mặt sau) |
Ø20 mm |
Chuck cho các công cụ trực tiếp chéo |
ER11 x 2 / ER16 x 2 |
Chuck cho các công cụ trực tiếp trở lại |
ER16 x 4 |
Di chuyển nhanh chóng |
30 m / phút (X: 24 m / phút) |
Trục điều khiển |
6 (X1, Y1, Z1, X2, Y2, Z2) |
ĐỘNG CƠ |
Động cơ trục chính |
2,2 / 3,7 KW (Định mức / 15 phút) |
Động cơ trục chính trở lại |
1,5 / 2,2 KW (Định mức / 15 phút) |
Ống lót dẫn hướng quay |
0,75 / 1,1 KW (Định mức / 15 phút) |
Động cơ trục |
0,5 KW |
Động cơ trục Y2 |
0,5 KW |
Động cơ trục chính công cụ chéo |
0,5 KW |
Công cụ quay lại động cơ trục chính |
0,5 KW |
Động cơ bơm nước làm mát |
0,75 KW |
Động cơ bơm bôi trơn |
0,011 KW |
Động cơ bơm dầu làm mát trục chính |
0,19 KW |
ĐƯỜNG TRỤC |
X1 |
84 mm |
Y1 |
160 mm |
Z1 (ống lót dẫn hướng cố định) |
250 mm |
X2 |
335 mm |
Z2 |
170 mm |
Y2 |
60 mm |
KHÁC |
Khối lượng tịnh |
1.700 kg |
Công suất thiết bị |
11 KVA |
Nguồn điện yêu cầu |
≧ 9 KVA |
Áp suất không khí |
≧ 0,4 MPa (4KG / cm2) |
Luồng không khí |
≧ 30 NL / phút |
Cắt dung tích thùng làm mát |
115L |
Kích thước máy LxWxH |
1.640 x 1.080 x 1.700 cm |
