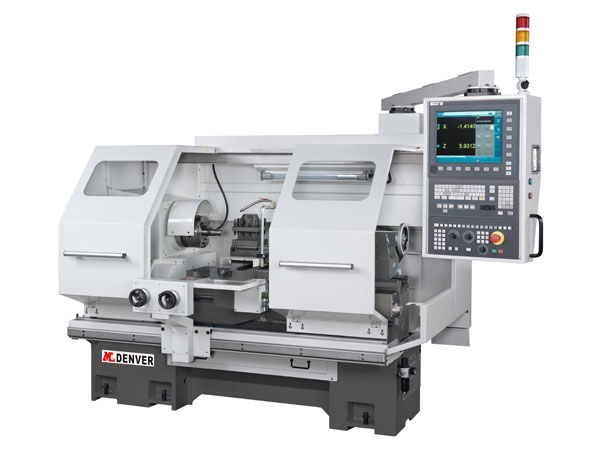

Máy Tiện CNC AL-460 / 560 x 750 – Gia Công Chính Xác, Hiệu Suất Cao, Vận Hành Ổn Định
Máy tiện CNC AL-460 / 560 x 750 là dòng máy tiện CNC hiện đại được thiết kế nhằm đáp ứng nhu cầu gia công cơ khí chính xác trong các nhà máy và xưởng sản xuất. Với khoảng cách chống tâm 750 mm, khả năng tiện qua giường lên đến Ø460 mm hoặc Ø560 mm (tùy phiên bản), cùng hệ thống điều khiển CNC chính xác và động cơ servo mạnh mẽ, model này mang đến hiệu suất gia công ổn định, độ chính xác cao và khả năng vận hành bền bỉ.
🛠 GIỚI THIỆU CHUNG VỀ MÁY TIỆN CNC AL-460 / 560 x 750
🛠 Tên sản phẩm: Máy tiện CNC AL-460 / 560 x 750
⚙️ Model: AL-460 / 560 x 750
🔩 Loại máy: Máy tiện CNC chính xác
⚡ Động cơ trục chính: 7.5 kW (10 HP)
🔄 Tốc độ trục chính: 1.800 vòng/phút (tùy chọn 3.000 vòng/phút)
📏 Khoảng cách giữa hai tâm: 750 mm
🏭 Ứng dụng: Gia công trục, bạc, ống, mặt bích, linh kiện cơ khí chính xác, chi tiết máy và sản xuất công nghiệp.
🌍 Xuất xứ: Nhập khẩu
AL-460 / 560 x 750 phù hợp với các doanh nghiệp cần gia công các chi tiết có chiều dài lớn hơn, đảm bảo độ chính xác cao và khả năng vận hành ổn định trong sản xuất liên tục.
⚙️ THÔNG SỐ KỸ THUẬT MÁY TIỆN CNC AL-460 / 560 x 750
📏 Khả năng gia công
🔹 Đường kính tiện qua giường
✨ AL-460: 460 mm (18.11")
✨ AL-560: 560 mm (22.05")
🔹 Đường kính tiện qua bàn dao ngang
✨ AL-460: 230 mm (9.06")
✨ AL-560: 330 mm (13")
🔹 Khoảng cách giữa hai tâm: 750 mm
🛠 KẾT CẤU MÁY
🔹 Chiều rộng băng máy: 317 mm (12.48")
🔹 Chiều dài băng máy: 1740 mm (68.5")
🔹 Kết cấu thân máy: Gang đúc nguyên khối, cứng vững, giảm rung hiệu quả khi gia công.
⚙️ HỆ THỐNG TRỤC CHÍNH
🔹 Đường kính lỗ trục chính: Ø70 mm
🔹 Tùy chọn lỗ trục chính: Ø60 mm (trục chính tốc độ cao)
🔹 Chuẩn mũi trục chính: A2-6
🔹 Tốc độ trục chính tiêu chuẩn: 1.800 vòng/phút
🔹 Tùy chọn tốc độ cao: 3.000 vòng/phút
🔹 Kiểu truyền động: Trục chính điều khiển bằng tay (kiểu bánh răng)
🔧 HÀNH TRÌNH GIA CÔNG
🔹 Hành trình trục X
✨ AL-460: 230 mm
✨ AL-560: 280 mm
🔹 Hành trình trục Z: 750 mm
🔹 Đường kính vít me bi trục X: Ø25 mm – bước ren 5 mm
🔹 Đường kính vít me bi trục Z: Ø50 mm – bước ren 10 mm
⚙️ HỆ THỐNG CẤP LIỆU
🔹 Tốc độ chạy nhanh trục X: 5.000 mm/phút
🔹 Tốc độ chạy nhanh trục Z: 7.500 mm/phút
🔹 Tốc độ tiến dao cắt trục X: 0 – 3.000 mm/phút
🔹 Tốc độ tiến dao cắt trục Z: 0 – 5.000 mm/phút
🛠 THÁP DAO
🔹 Loại tháp dao: Tay gạt 4 vị trí
🔹 Kích thước cán dao: 20 × 20 mm
🧰 Ụ ĐỘNG
🔹 Đường kính nòng ụ động: Ø52 mm
🔹 Hành trình ụ động: 130 mm
🔹 Độ côn tâm: MT4
⚡ HỆ THỐNG ĐỘNG CƠ
🔹 Động cơ trục chính: 7.5 kW (10 HP)
🔹 Servo trục X: 1.2 kW (1.6 HP)
🔹 Servo trục Z: 1.2 kW (1.6 HP)
🔹 Động cơ bơm làm mát: 0.1 kW (1/8 HP)
🔹 Tùy chọn động cơ bơm thủy lực: 1.5 kW (2 HP)
⚡ ĐỘNG CƠ – MẠNH MẼ, CHÍNH XÁC
⚡ Động cơ trục chính công suất 10 HP đáp ứng tốt nhu cầu gia công cơ khí chính xác.
⚙️ Hệ thống servo trục X và Z giúp nâng cao độ chính xác và tốc độ xử lý.
🔄 Tùy chọn trục chính 3.000 vòng/phút phù hợp với gia công tốc độ cao.
💧 Hệ thống làm mát giúp tăng tuổi thọ dao cụ và đảm bảo chất lượng bề mặt sản phẩm.
🎯 Hoạt động ổn định trong môi trường sản xuất liên tục.
🛡 KẾT CẤU MÁY – CỨNG VỮNG, ĐỘ BỀN CAO
🛠 Thân máy gang đúc nguyên khối giúp giảm rung hiệu quả.
⚙️ Băng máy rộng 317 mm tăng độ ổn định khi gia công.
🔩 Hệ thống vít me bi chính xác giúp cải thiện độ lặp lại.
📏 Thiết kế tối ưu cho gia công các chi tiết có chiều dài đến 750 mm.
🏭 Phù hợp với các xưởng gia công CNC và nhà máy sản xuất hiện đại.
🔩 KHẢ NĂNG GIA CÔNG
✅ Tiện ngoài và tiện trong.
✅ Tiện mặt đầu.
✅ Gia công trục, bạc, ống và mặt bích.
✅ Gia công thép, inox, gang và hợp kim.
✅ Gia công linh kiện cơ khí chính xác và sản xuất hàng loạt.
✨ ƯU ĐIỂM NỔI BẬT
⭐ Khoảng cách chống tâm 750 mm.
⭐ Đường kính tiện tối đa lên đến Ø560 mm (tùy phiên bản).
⭐ Động cơ trục chính 10 HP mạnh mẽ.
⭐ Servo trục X và Z có độ chính xác cao.
⭐ Tùy chọn tốc độ trục chính 3.000 vòng/phút.
⭐ Hệ thống vít me bi chất lượng cao.
⭐ Kết cấu cứng vững, vận hành ổn định và bền bỉ.
🏭 ỨNG DỤNG THỰC TẾ
🏭 Nhà máy cơ khí chính xác.
⚙️ Xưởng gia công CNC.
🔩 Gia công trục dài, bạc, mặt bích và chi tiết máy.
🚗 Ngành công nghiệp ô tô và xe máy.
⚡ Sản xuất khuôn mẫu và thiết bị cơ khí.
🏗 Gia công linh kiện theo yêu cầu và sản xuất hàng loạt.
📦 KÍCH THƯỚC VÀ TRỌNG LƯỢNG
📏 Kích thước đóng gói (tấm chắn bán nguyệt): 2750 × 2000 × 2210 mm
📏 Kích thước đóng gói (bảo vệ toàn diện): 3550 × 2000 × 2210 mm
⚖️ Trọng lượng AL-460: 2.750 / 2.850 kg (NW/GW)
⚖️ Trọng lượng AL-560: 3.050 / 3.150 kg (NW/GW)
🎨 Màu tiêu chuẩn
🎨 Phần trên: RAL-7035 (Xám nhạt)
🎨 Phần đế: RAL-5015 (Xanh dương)
📌 KẾT LUẬN
Máy tiện CNC AL-460 / 560 x 750 là lựa chọn lý tưởng cho các doanh nghiệp cần gia công các chi tiết có chiều dài chống tâm 750 mm với độ chính xác cao. Sở hữu động cơ 10 HP, hệ thống servo hiện đại, kết cấu cứng vững và khả năng gia công linh hoạt, model này đáp ứng hiệu quả nhu cầu sản xuất trong các xưởng cơ khí CNC, nhà máy chế tạo máy và dây chuyền sản xuất công nghiệp.
