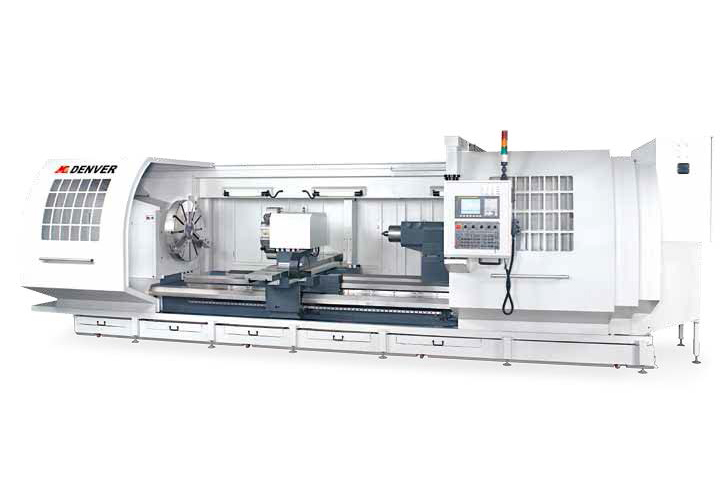

Máy Tiện CNC Công Suất Lớn, Chịu Tải Nặng DHK-960 / 1120 / 1220 / 1320 / 1420 / 1520 / 1620 x 1500 – Gia Công Hạng Nặng, Độ Chính Xác Cao, Vận Hành Ổn Định
Máy tiện CNC công suất lớn, chịu tải nặng DHK-960 / 1120 / 1220 / 1320 / 1420 / 1520 / 1620 x 1500 là dòng máy tiện CNC hạng nặng được thiết kế để gia công các chi tiết có đường kính lớn, tải trọng cao và yêu cầu độ chính xác tuyệt đối. Với khoảng cách chống tâm 1.500 mm, đường kính tiện qua giường lên đến Ø1620 mm, băng máy rộng 810 mm, lỗ trục chính tiêu chuẩn Ø152 mm (tùy chọn đến Ø380 mm) cùng động cơ trục chính 22 kW (tùy chọn đến 50 kW), model này đáp ứng hiệu quả nhu cầu gia công trong các ngành cơ khí chế tạo, đóng tàu, dầu khí, năng lượng và công nghiệp nặng.
🛠 GIỚI THIỆU CHUNG VỀ MÁY TIỆN CNC CÔNG SUẤT LỚN DHK-960 / 1120 / 1220 / 1320 / 1420 / 1520 / 1620 x 1500
🛠 Tên sản phẩm: Máy tiện CNC công suất lớn, chịu tải nặng DHK-960 / 1120 / 1220 / 1320 / 1420 / 1520 / 1620 x 1500
⚙️ Model: DHK-960 / 1120 / 1220 / 1320 / 1420 / 1520 / 1620 x 1500
🔩 Loại máy: Máy tiện CNC công suất lớn, chịu tải nặng
⚡ Động cơ trục chính: 22 kW (tùy chọn 30 – 50 kW)
🔄 Tốc độ trục chính: 6 – 500 vòng/phút
📏 Khoảng cách giữa hai tâm: 1.500 mm
🏭 Ứng dụng: Gia công trục lớn, trục cán, mặt bích, bánh răng, ống thép, chi tiết máy công nghiệp và các sản phẩm cơ khí siêu trường.
🌍 Xuất xứ: Nhập khẩu
DHK x 1500 là lựa chọn lý tưởng cho các doanh nghiệp cần gia công các chi tiết có đường kính lớn, yêu cầu độ chính xác cao và khả năng vận hành ổn định trong môi trường sản xuất liên tục.
⚙️ THÔNG SỐ KỸ THUẬT MÁY TIỆN CNC DHK-960 / 1120 / 1220 / 1320 / 1420 / 1520 / 1620 x 1500
📏 Khả năng gia công
🔹 Đường kính tiện qua giường
✨ DHK-960: Ø960 mm (37.8")
✨ DHK-1120: Ø1120 mm (44")
✨ DHK-1220: Ø1220 mm (48")
✨ DHK-1320: Ø1320 mm (51.97")
✨ DHK-1420: Ø1420 mm (55.91")
✨ DHK-1520: Ø1520 mm (59.84")
✨ DHK-1620: Ø1620 mm (63.78")
🔹 Chiều cao tâm
✨ DHK-960: 480 mm
✨ DHK-1120: 560 mm
✨ DHK-1220: 610 mm
✨ DHK-1320: 660 mm
✨ DHK-1420: 710 mm
✨ DHK-1520: 760 mm
✨ DHK-1620: 810 mm
🔹 Đường kính tiện qua bàn dao ngang
✨ DHK-960: 550 mm
✨ DHK-1120: 710 mm
✨ DHK-1220: 810 mm
✨ DHK-1320: 910 mm
✨ DHK-1420: 1010 mm
✨ DHK-1520: 1110 mm
✨ DHK-1620: 1210 mm
🔹 Khoảng cách giữa hai tâm: 1.500 mm
🛠 KẾT CẤU MÁY
🔹 Chiều rộng băng máy: 810 mm (31.88")
🔹 Chiều dài băng máy: 3.960 mm
🔹 Thân máy: Gang đúc nguyên khối, chịu tải lớn, chống rung hiệu quả khi gia công.
🔹 Thiết kế băng máy rộng giúp tăng độ ổn định khi gia công các chi tiết có trọng lượng lớn.
⚙️ HỆ THỐNG TRỤC CHÍNH
🔹 Lỗ trục chính tiêu chuẩn: Ø152 mm (6")
🔹 Tùy chọn lỗ trục chính:
✨ Ø230 mm (9")
✨ Ø255 mm (10")
✨ Ø312 mm (12")
✨ Ø380 mm (15")
🔹 Chuẩn mũi trục chính:
- Tiêu chuẩn: A2-11
- Tùy chọn: A2-15
- Tùy chọn: A2-20
🔹 Phạm vi tốc độ trục chính: 6 – 500 vòng/phút
🔹 Số cấp tốc độ: Tự động 4 cấp điều khiển thủy lực
Tốc độ trục chính thay đổi theo cấu hình động cơ và đường kính lỗ trục chính.
🔧 HÀNH TRÌNH GIA CÔNG
🔹 Hành trình trục X: 600 mm
🔹 Hành trình trục Z: 1.500 mm
Hành trình thực tế có thể thay đổi theo cấu hình tháp dao, mâm cặp và ụ đỡ phôi.
🔹 Vít me bi trục X: Ø40 mm – bước ren 10 mm – cấp chính xác C3
🔹 Vít me bi trục Z: Ø63 mm – bước ren 10 mm
⚙️ HỆ THỐNG CẤP LIỆU
🔹 Tốc độ chạy nhanh trục X và Z: 5.000 mm/phút
🔹 Tốc độ tiến dao cắt trục X và Z: 3.000 mm/phút
🛠 THÁP DAO
🔹 Tùy chọn tháp dao:
- Tháp dao thủy lực H4
- H6
- V8
- V12
- H4-VDI
- Tháp dao điều khiển bằng điện
🔹 Kích thước cán dao: 32 × 32 mm
🧰 Ụ ĐỘNG
🔹 Đường kính nòng ụ động: Ø200 mm
🔹 Hành trình nòng ụ: 300 mm
🔹 Độ côn tâm: MT6
🔹 Di chuyển thân ụ: Bằng yên ngựa
🔹 Khóa thân ụ: Thủ công (tùy chọn thủy lực)
🔹 Di chuyển nòng ụ: Điều khiển bằng động cơ (tùy chọn thủy lực)
🔹 Di chuyển thân ụ: Điều khiển bằng động cơ
⚡ HỆ THỐNG ĐỘNG CƠ
🔹 Động cơ trục chính: 22 kW
🔹 Tùy chọn công suất: 30 – 50 kW
🔹 Servo trục X: 3 kW
🔹 Servo trục Z: 4 kW
🔹 Động cơ bơm thủy lực: 1.5 kW (2 HP)
🔹 Động cơ bơm làm mát: 1.275 kW (1.7 HP)
⚡ ĐỘNG CƠ – MẠNH MẼ, GIA CÔNG HIỆU QUẢ
⚡ Động cơ trục chính công suất 22 kW tạo mô-men xoắn lớn, đáp ứng hiệu quả các công việc gia công hạng nặng.
⚙️ Hệ thống servo trục X và Z giúp máy vận hành chính xác, ổn định và tăng năng suất.
🔄 Hệ thống truyền động thủy lực 4 cấp mang lại khả năng thay đổi tốc độ linh hoạt.
💧 Hệ thống làm mát hiệu quả giúp tăng tuổi thọ dao cụ và nâng cao chất lượng bề mặt sản phẩm.
🎯 Phù hợp với dây chuyền sản xuất công nghiệp hoạt động liên tục.
🛡 KẾT CẤU MÁY – SIÊU CỨNG VỮNG, CHỊU TẢI CAO
🛠 Thân máy gang đúc nguyên khối có độ cứng cao, giảm rung khi cắt gọt.
⚙️ Băng máy rộng 810 mm giúp tăng khả năng chịu tải và độ ổn định.
🔩 Lỗ trục chính lớn cho phép gia công các loại trục và ống đường kính lớn.
📏 Khoảng cách chống tâm 1.500 mm phù hợp gia công các chi tiết dài và nặng.
🏭 Thiết kế chuyên dụng cho các ngành cơ khí chế tạo và công nghiệp nặng.
🔩 KHẢ NĂNG GIA CÔNG
✅ Tiện ngoài và tiện trong.
✅ Tiện mặt đầu.
✅ Gia công trục công nghiệp cỡ lớn.
✅ Gia công mặt bích và bánh răng.
✅ Gia công thép, inox, gang và hợp kim.
✅ Gia công chi tiết đơn chiếc và sản xuất hàng loạt.
✨ ƯU ĐIỂM NỔI BẬT
⭐ Khoảng cách chống tâm 1.500 mm.
⭐ Đường kính tiện tối đa lên đến Ø1620 mm.
⭐ Băng máy rộng 810 mm, chịu tải cực lớn.
⭐ Động cơ trục chính 22 kW, tùy chọn đến 50 kW.
⭐ Lỗ trục chính tiêu chuẩn Ø152 mm, tùy chọn đến Ø380 mm.
⭐ Servo trục X và Z công suất lớn.
⭐ Hệ thống truyền động thủy lực 4 cấp hiện đại.
🏭 ỨNG DỤNG THỰC TẾ
🏭 Nhà máy cơ khí chế tạo.
⚙️ Xưởng gia công CNC hạng nặng.
🚢 Ngành đóng tàu.
⚡ Ngành dầu khí và năng lượng.
🏗 Chế tạo máy và thiết bị công nghiệp.
🔩 Gia công trục cán, trục thủy lực, mặt bích, bánh răng, ống thép và các chi tiết cơ khí kích thước lớn.
📦 KÍCH THƯỚC VÀ TRỌNG LƯỢNG
📏 Kích thước máy (DxRxC):
5.170 × 3.100 × 2.280 mm
⚖️ Trọng lượng (NW/GW)
DHK-960: 13.000 / 14.600 kg
DHK-1120: 14.000 / 15.600 kg
Đối với các model DHK-1220, DHK-1320, DHK-1420, DHK-1520 và DHK-1620, vui lòng liên hệ để được cung cấp thông số trọng lượng chi tiết.
🎨 MÀU TIÊU CHUẨN
🎨 Phần trên: RAL-7035 (Xám nhạt)
🎨 Phần đế: RAL-7024 (Xám đậm)
📌 KẾT LUẬN
Máy tiện CNC công suất lớn, chịu tải nặng DHK-960 / 1120 / 1220 / 1320 / 1420 / 1520 / 1620 x 1500 là giải pháp tối ưu cho các doanh nghiệp cần gia công các chi tiết có kích thước lớn, tải trọng nặng và yêu cầu độ chính xác cao. Với đường kính tiện tối đa Ø1620 mm, khoảng cách chống tâm 1.500 mm, động cơ trục chính 22 kW (tùy chọn đến 50 kW), băng máy rộng 810 mm cùng kết cấu cứng vững, model này đáp ứng hiệu quả nhu cầu gia công trong các ngành cơ khí chế tạo, đóng tàu, dầu khí, năng lượng và sản xuất công nghiệp quy mô lớn.
