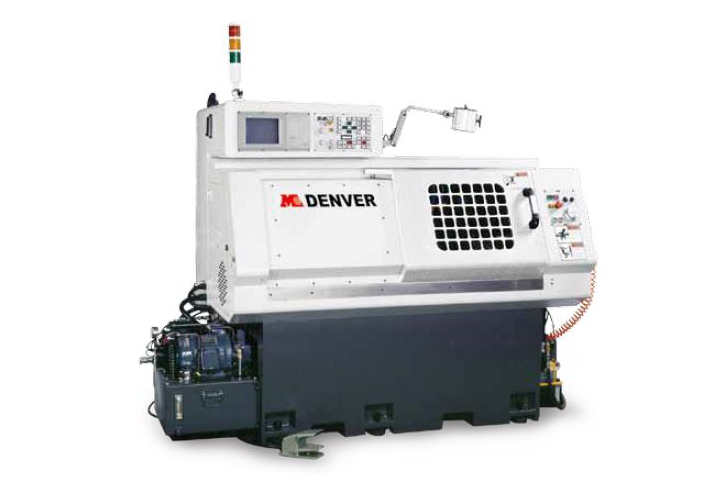

Máy tiện giường nghiêng CNC Gang Type SL-540 (51) – Giải pháp gia công chính xác, ổn định cho sản xuất công nghiệp
Máy tiện CNC SL-540 (51) thuộc dòng máy tiện giường nghiêng Gang Type, được thiết kế hướng đến khả năng gia công ổn định, độ cứng vững cao và hiệu suất cắt tối ưu. Với cấu trúc chắc chắn cùng hệ thống trục chính mạnh mẽ, model này phù hợp cho các xưởng cơ khí, nhà máy sản xuất linh kiện và gia công kim loại chính xác.
⚙️ Tổng quan máy tiện CNC SL-540 (51)
SL-540 (51) là dòng máy tiện CNC giường nghiêng có khả năng gia công các chi tiết có kích thước trung bình, đáp ứng tốt nhu cầu sản xuất hàng loạt. Máy được tối ưu về thiết kế giúp giảm rung động khi vận hành, nâng cao độ chính xác và tuổi thọ dao cụ.
🔩 Dung tích gia công
Máy sở hữu khả năng gia công linh hoạt với phạm vi rộng:
✔️ Xích đu qua giường (ØD): 540 mm
✔️ Cầu trượt đu dây (ØD): 280 mm
✔️ Khoảng cách trung tâm: 460 mm
✔️ Đường kính làm việc tiêu chuẩn: 210 mm
✔️ Chiều dài tiện tối đa: 460 mm
Với thông số này, máy phù hợp gia công các chi tiết trục, ống, linh kiện cơ khí vừa và nhỏ với độ chính xác cao.
⚡ Hệ thống trục chính mạnh mẽ
Trục chính là yếu tố quan trọng quyết định hiệu suất gia công:
✔️ Động cơ trục chính: AC 11 / 15 HP
✔️ Tốc độ tối đa: 4500 vòng/phút
✔️ Mũi trục chính: A2-6
✔️ Đường kính lỗ trục chính: Ø62 mm
✔️ Đường kính thanh xuyên suốt: Ø51 mm
✔️ Ổ trục trước: Ø100 mm
✔️ Mâm cặp tiêu chuẩn: 8 inch (F-58C)
Hệ thống này đảm bảo khả năng cắt gọt ổn định, giảm rung và tăng độ bền khi vận hành liên tục.
💧 Hệ thống làm mát và vận hành
✔️ Bơm làm mát: 3/4 HP
Hệ thống làm mát giúp duy trì nhiệt độ ổn định trong quá trình gia công, tăng tuổi thọ dao cụ và đảm bảo chất lượng bề mặt sản phẩm.
🔁 Hành trình và tốc độ chạy dao
Máy được trang bị hệ thống di chuyển chính xác, đáp ứng tốt yêu cầu gia công CNC hiện đại:
✔️ Hành trình trục X: 170 + 45 mm
✔️ Hành trình trục Z: 520 mm
✔️ Tốc độ chạy nhanh trục X: 24 m/phút
✔️ Tốc độ chạy nhanh trục Z: 24 m/phút
Khả năng di chuyển nhanh giúp giảm thời gian chu kỳ sản xuất, tăng năng suất tổng thể.
🛠️ Tháp dao và khả năng gia công
✔️ Số lượng dao: 10 vị trí (tùy chọn 12)
✔️ Cán dao vuông: 25 mm
✔️ Đường kính khoan tối đa: Ø32 mm
✔️ Thời gian thay dao: 1.2 giây
Hệ thống tháp dao giúp máy vận hành linh hoạt, phù hợp nhiều nguyên công khác nhau mà không cần thay đổi nhiều thiết lập.
🧱 Kết cấu máy và ụ sau
✔️ Độ côn ụ sau: MT#4
✔️ Đường kính trục ụ sau: Ø65 mm
✔️ Hành trình ụ sau: 50 mm
Kết cấu chắc chắn giúp máy duy trì độ ổn định khi gia công chi tiết dài hoặc nặng.
📏 Kích thước và trọng lượng
✔️ Kích thước máy: 2500 × 1700 × 1800 mm
✔️ Diện tích lắp đặt: 3 m × 3 m
✔️ Kích thước đóng gói: 2940 × 2290 × 2150 mm
✔️ Trọng lượng: 3500 kg / 3860 kg
Thiết kế tối ưu giúp dễ dàng lắp đặt trong nhiều không gian xưởng khác nhau.
⭐ Kết luận
Máy tiện CNC SL-540 (51) là lựa chọn phù hợp cho các doanh nghiệp cơ khí cần một thiết bị:
✔️ Gia công chính xác cao
✔️ Vận hành ổn định lâu dài
✔️ Độ cứng vững tốt
✔️ Hiệu suất sản xuất cao
Đây là giải pháp tối ưu cho các xưởng gia công chi tiết vừa và nhỏ, giúp nâng cao năng suất và chất lượng sản phẩm.
