Specifications |
Thông số kỹ thuật |

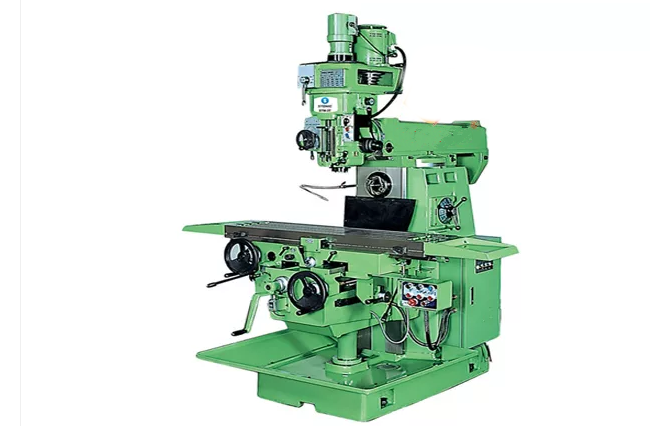

STM-C |
Table |
Bàn máy |
|
Working Surface (L×W) |
Kích thước bàn máy |
1,320×320 mm |
T-Slots (Width×Number) |
Rãnh chữ T |
16×3 mm |
Max Travel (Longitudinal) |
Hành trình dịch chuyển theo trục X |
1,000 (O.T) mm |
Max Travel (Cross) |
Hành trình dịch chuyển theo trục Y |
370 (O.T) mm |
Max Travel (Vertical) |
Hành trình dịch chuyển theo trục Z |
450 (O.T) mm |
Number of Feeds |
Số cấp tốc độ |
no step |
Feeds/min (Longitudinal) |
Tốc độ ăn dao theo trục X |
0~3,000 mm/min |
Feeds/min (Cross) |
Tốc độ ăn dao theo trục Y |
0~3,000 mm/min |
Rapid Feed/min (Longitudinal) |
Tốc độ di chuyển nhanh theo trục X |
3,000 mm/min |
Rapid Feed/min (Cross) |
Tốc độ di chuyển nhanh theo trục Y |
3,000 mm/min |
Rapid Feed/min (Vertical) |
Tốc độ di chuyển nhanh theo trục Z |
800 mm/min |
Spindle |
Trục chính |
|
Spindle Nose (Vertical) |
Độ côn lỗ trục chính (trục đứng) |
40 N.T |
Spindle Nose (Horizontal) |
Độ côn lỗ trục ngang |
50 N.T |
Number of Spindle Speeds (Vertical) |
Số cấp tốc độ trục chính (trục đứng) |
16 step |
Number of Spindle Speeds (Horizontal) |
Số cấp tốc độ trục ngang |
9 step |
Speed (r.p.m) (Vertical) |
Tốc độ trục chính (trục đứng) |
75~3,600 R.P.M |
Speed (r.p.m) (Horizontal) |
Tốc độ trục ngang |
90~1,400 R.P.M |
Max. Travel of Quill |
Hành trình dịch chuyển nòng trục chính (trục đứng) |
140 mm |
Quill Power Feeds (1/Rev) |
Tốc độ ăn dao tự động của trục chính (trục đứng) |
0.035, 0.07, 0.14 m/rev |
Vertical Head Swivel Angle |
Góc nghiêng đầu máy |
±90ᵒ |
Cross Travel |
Hành trình dịch chuyển đầu máy |
600 mm |
Swivel Angle |
Góc xoay đầu máy |
360ᵒ |
Motor |
Động cơ |
|
Spindle Motor (Vertical) |
Động cơ trục chính |
2.2/1.5 kw(2/4P) |
Spindle Motor (Horizontal) |
Động cơ trục ngang |
3.7 kw(4P) |
Feed Drive Motor |
Động cơ chuyển động |
AC Servo 1.6 kw |
Knee Drive Motor |
Động cơ ăn dao |
1.1 kw(6P) |
Coolant Pump Motor |
Động cơ bơm làm mát |
60w(2P) |
Net Weight |
Trọng lượng |
3,000 kg |
Electrical Power |
Điện áp |
380V, 3∅ V |
Table Load |
Tải trọng bàn máy |
250 kg |
