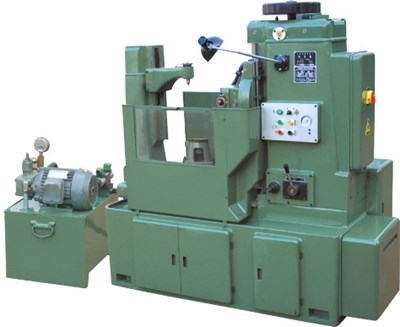

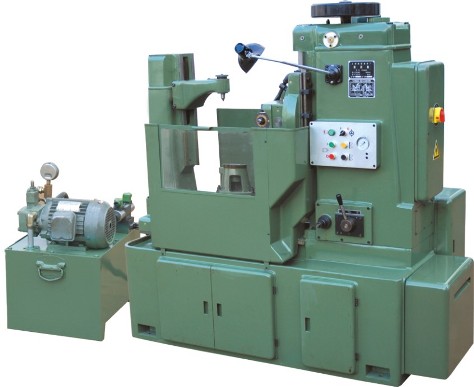

Model
|
YNH3120
|
Đường kính ngoài lớn nhất của bánh răng gia công, mm
|
200
|
Modul gia công lớn nhất, mm
|
4
|
Góc nghiêng lớn nhất của răng gia công, độ
|
+ 45
|
Đường kính của bàn máy, mm
|
210
|
Đường kính của lỗ bàn máy, mm
|
40
|
Khoảng cách giữa tâm của trục dụng cụ và tâm bàn máy, mm
|
10-185
|
Khoảng cách giữa tâm của trục dụng cụ và mặt bàn máy, mm
|
125-295
|
Đường kính lớn nhất của dao phay, mm
|
110
|
Chiều dài lớn nhất của dao phay, mm
|
110
|
Chiều dài dịch chuyển lớn nhất dao phay dọc theo trục, mm
|
50
|
Côn lỗ trục chính
|
MT3
|
Phạm vi tốc quay của trục dao phay (8 cấp), v/ph.
|
60-320
|
Phạm vi chạy dao theo trục, mm/vòng
|
0,2-3
|
Hành trình nhanh theo trục, mm
|
30
|
Công suất động cơ truyền động chính, kW
|
3,42
|
Công suất động cơ thuỷ lực chạy bàn, kW
|
2,2
|
Khối lượng máy, kg
|
2.100
|
Kích thước máy, mm:
|
1840x1400 x1450
|
Dòng điện
|
380V,3pha, 50Hz
|
