Thông tin sản phẩm

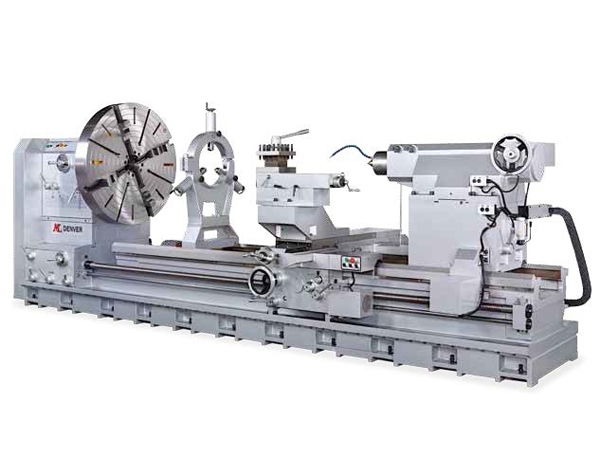

Máy Tiện Hạng Nặng HK-960 / HK-1120 / HK-1220~2000 x 1500 – Gia Công Siêu Trường, Chịu Tải Lớn, Độ Chính Xác Cao
Máy tiện hạng nặng HK-960 / HK-1120 / HK-1220~2000 x 1500 là dòng máy tiện công nghiệp cỡ lớn được thiết kế chuyên dụng để gia công các chi tiết có đường kính lớn, tải trọng nặng và yêu cầu độ chính xác cao. Với băng máy rộng 810 mm (32 inch), kết cấu thân máy siêu cứng vững và khả năng tiện qua giường lên đến Ø2000 mm (tùy model), dòng máy này đáp ứng hiệu quả nhu cầu gia công trong các ngành cơ khí chế tạo, năng lượng, dầu khí, đóng tàu và công nghiệp nặng.
🛠 GIỚI THIỆU CHUNG VỀ MÁY TIỆN HK-960 / HK-1120 / HK-1220~2000 x 1500
🛠 Tên sản phẩm: Máy tiện hạng nặng HK-960 / HK-1120 / HK-1220~2000 x 1500
⚙️ Model: HK-960 / HK-1120 / HK-1220~2000 x 1500
🔩 Loại máy: Máy tiện công nghiệp hạng nặng chính xác
⚡ Động cơ trục chính: 20 HP (15 kW) (tùy chọn 30 HP, 40 HP hoặc 50 HP)
🔄 Tốc độ trục chính: 4 – 420 vòng/phút hoặc 8 – 291 vòng/phút (tùy cấu hình trục chính)
📏 Khoảng cách giữa hai tâm: 1500 mm
🏭 Ứng dụng: Gia công trục lớn, trục turbine, bánh lăn, trục cán, chi tiết cơ khí hạng nặng, kết cấu thép, đóng tàu và chế tạo máy.
🌍 Xuất xứ: Nhập khẩu
Máy tiện HK-960 / HK-1120 / HK-1220~2000 x 1500 được thiết kế với băng máy rộng tới 810 mm, giúp tăng khả năng chịu tải và giảm rung hiệu quả khi gia công các chi tiết có kích thước lớn. Đây là giải pháp lý tưởng cho các doanh nghiệp cần độ ổn định và độ chính xác cao trong sản xuất công nghiệp.
⚙️ THÔNG SỐ KỸ THUẬT MÁY TIỆN HK-960 / HK-1120 / HK-1220~2000 x 1500
📏 Khả năng gia công
🔹 Đường kính tiện qua giường
✨ HK-960: 960 mm (37.8")
✨ HK-1120: 1120 mm (44")
✨ HK-1220~2000: 1220 – 2000 mm (48" – 78.7")
🔹 Đường kính tiện qua bàn dao ngang
✨ HK-960: 550 mm
✨ HK-1120: 710 mm
✨ HK-1220~2000: 810 – 1590 mm
🔹 Đường kính tiện qua khoảng trống
✨ HK-960: 1240 mm
✨ HK-1120: 1400 mm
✨ HK-1220~2000: 1500 – 2280 mm
🔹 Khoảng cách giữa hai tâm: 1500 mm
🛠 Kết cấu giường máy
🔹 Chiều rộng giường: 810 mm (32")
🔹 Chiều dài giường: 3960 mm
🔹 Chiều cao từ sàn đến tâm trục chính
✨ HK-960: 1165 mm
✨ HK-1120: 1245 mm
🔹 Đường kính tiện thực tế tại khe hở: 370 mm (phụ thuộc kích thước mâm cặp)
⚙️ Hệ thống trục chính
🔹 Đường kính lỗ trục chính: Ø152 mm
🔹 Tùy chọn lỗ trục chính
✨ Ø230 mm
✨ Ø255 mm
✨ Ø305 mm
✨ Ø380 mm
🔹 Chuẩn mũi trục chính
✨ A2-11
✨ Tùy chọn A2-15 hoặc A2-20
🔹 Số cấp tốc độ
✨ 16 cấp hoặc 12 cấp (tùy cấu hình)
🔹 Phạm vi tốc độ trục chính
✨ 4 – 420 vòng/phút
✨ 8 – 291 vòng/phút
✨ 7 – 264 vòng/phút (tùy cấu hình)
🔧 Bàn xe dao
🔹 Chiều rộng bàn xe dao: 880 mm
🔹 Hành trình ngang: 600 mm
🔹 Hành trình bàn dao: 400 mm
🔹 Kích thước dao tiện tối đa: 40 × 40 mm
🧰 Ụ động
🔹 Đường kính nòng ụ động: Ø200 mm
🔹 Hành trình ụ động: 300 mm
🔹 Độ côn ụ động: MT6
⚙️ Hệ thống chuyển động
🔹 Cơ cấu chuyển động thân máy: Kiểu điện (động cơ 1/2 HP)
🔹 Cơ cấu chuyển động trục chính: Kiểu thủ công
🔹 Cơ cấu vận hành: Kiểu điện (động cơ 1/4 HP)
🔩 Hệ thống ren và cấp liệu
🔹 Đường kính vít me: Ø60 mm
🔹 Bước vít me: 12 mm
🔹 Ren hệ mét: 1 – 120 mm (62 cấp)
🔹 Ren hệ inch: 0.25 – 30 TPI (70 cấp)
🔹 Ren DP: 1 – 120 DP (70 cấp)
🔹 Ren Module: 0.25 – 30 MP (53 cấp)
🔹 Đường kính thanh cấp liệu: 32 mm
🔹 Lượng chạy dao dọc: 0.072 – 8.680 mm/vòng
🔹 Lượng chạy dao ngang: 0.036 – 4.340 mm/vòng
⚡ HỆ THỐNG ĐỘNG CƠ
🔹 Động cơ trục chính: 20 HP (15 kW)
🔹 Tùy chọn động cơ
✨ 30 HP (22.5 kW)
✨ 40 HP (30 kW)
✨ 50 HP (37.5 kW)
🔹 Động cơ bơm làm mát: 1/8 HP (0.1 kW)
🔹 Động cơ chạy nhanh: 1 HP (0.75 kW)
⚡ ĐỘNG CƠ – CÔNG SUẤT LỚN, VẬN HÀNH BỀN BỈ
⚡ Động cơ tiêu chuẩn 20 HP đáp ứng tốt nhu cầu gia công tải trọng lớn.
⚙️ Có thể nâng cấp lên 30 HP, 40 HP hoặc 50 HP theo yêu cầu.
🔄 Dải tốc độ rộng phù hợp nhiều phương pháp gia công.
💧 Hệ thống làm mát giúp tăng tuổi thọ dao cụ.
🎯 Đảm bảo độ ổn định và độ chính xác trong suốt quá trình vận hành.
🛡 KẾT CẤU MÁY – SIÊU CỨNG VỮNG, CHỊU TẢI CAO
🛠 Băng máy rộng 810 mm giúp giảm rung hiệu quả.
⚙️ Thân máy đúc nguyên khối bằng gang chất lượng cao.
🔩 Hệ thống trục chính chịu tải lớn.
📏 Gia công chi tiết có đường kính lên đến 2000 mm (tùy model).
🏭 Phù hợp với môi trường sản xuất công nghiệp cường độ cao.
🔩 KHẢ NĂNG GIA CÔNG
✅ Gia công trục lớn và chi tiết siêu trường.
✅ Tiện ngoài, tiện trong và tiện mặt đầu.
✅ Gia công ren hệ mét, ren inch, DP và Module.
✅ Gia công thép, gang, inox và hợp kim.
✅ Đáp ứng các yêu cầu gia công cơ khí chính xác.
✨ ƯU ĐIỂM NỔI BẬT
⭐ Khoảng cách chống tâm 1500 mm.
⭐ Đường kính tiện tối đa lên đến 2000 mm (tùy model).
⭐ Băng máy rộng 810 mm, tăng khả năng chịu tải.
⭐ Bàn xe dao rộng 880 mm, hành trình lớn.
⭐ Động cơ mạnh mẽ với nhiều tùy chọn công suất.
⭐ Gia công đa dạng nhiều loại ren.
⭐ Vận hành ổn định, độ bền cao.
🏭 ỨNG DỤNG THỰC TẾ
🏭 Nhà máy cơ khí chế tạo.
⚙️ Nhà máy sản xuất thiết bị công nghiệp.
🔩 Gia công trục turbine, trục cán và bánh lăn.
🚢 Ngành đóng tàu.
⚡ Công nghiệp dầu khí và năng lượng.
🏗 Nhà máy sản xuất kết cấu thép.
📦 KÍCH THƯỚC VÀ TRỌNG LƯỢNG
📏 Kích thước máy (D × R × C)
✨ HK-960: 4150 × 2170 × 1510 mm
✨ HK-1120: 4150 × 2170 × 1590 mm
📦 Kích thước đóng gói: 4600 × 2270 × 2300 mm
⚖️ Trọng lượng tịnh (NW)
✨ HK-960: 12100 kg
✨ HK-1120: 12500 kg
⚖️ Trọng lượng cả bì (GW)
✨ HK-960: 12900 kg
✨ HK-1120: 13300 kg
🎨 Màu tiêu chuẩn: RAL-9022
📌 KẾT LUẬN
Máy tiện hạng nặng HK-960 / HK-1120 / HK-1220~2000 x 1500 là lựa chọn tối ưu cho các doanh nghiệp cần gia công chi tiết có đường kính lớn với chiều dài chống tâm 1500 mm. Nhờ kết cấu băng máy rộng 810 mm, động cơ công suất lớn, khả năng chịu tải vượt trội và độ chính xác cao, dòng máy này đáp ứng hiệu quả nhu cầu gia công trong các ngành cơ khí chế tạo, đóng tàu, năng lượng, dầu khí và công nghiệp nặng.
