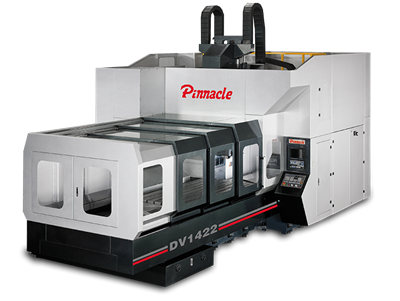

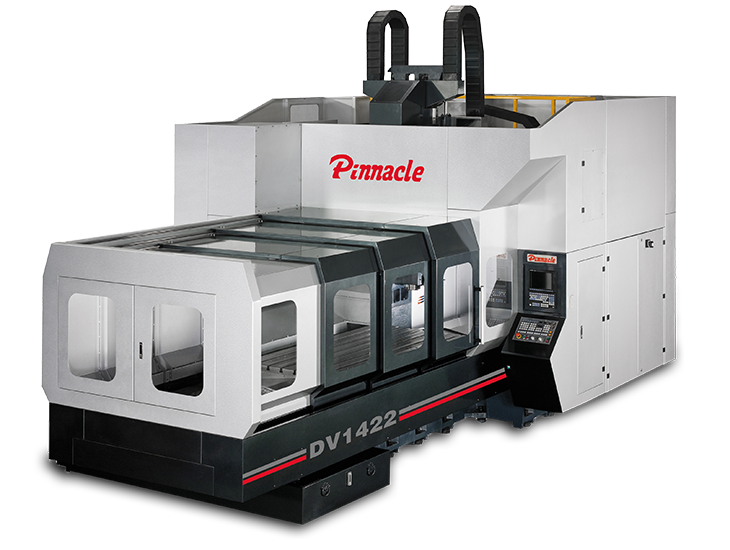

DU LỊCH |
|
|
|
|
Phạm vi hành trình (X x Y x Z mm) |
1700 x 1400 x 900 |
2200 x 1400 x 900 |
3200 x 1400 x 900 |
4200 x 1400 x 900 |
Mũi trục chính với bề mặt bàn (mm) |
160~1060 |
160~1060 |
110~1010 |
110~1010 |
Trung tâm trục chính đến cột (mm) |
404 |
404 |
404 |
404 |
Khoảng cách giữa các Cột (mm) |
1400 |
1400 |
1400 |
1400 |
BÀN |
|
|
|
|
Kích thước bảng (mm) |
1700 x 1200 |
2200 x 1200 |
3200 x 1200 |
4200 x 1200 |
Khe chữ T (WD x N mm ) |
22x150x7 |
22x150x7 |
22x150x7 |
22x150x7 |
tối đa.Tải trọng bàn (kg/m2) |
5000 |
5000 |
8000 |
8000 |
CON QUAY |
|
|
|
|
Tool Shank & Pull Stud |
ISO50 |
ISO50 |
ISO50 |
ISO50 |
Đường kính trong trục chính (mm) |
Ø100 |
Ø100 |
Ø100 |
Ø100 |
Tốc độ trục chính (vòng/phút) Bánh răng |
8000 |
8000 |
8000 |
8000 |
Vẽ thanh lực lượng (Kgf) |
1800 |
1800 |
1800 |
1800 |
Động cơ chính (con/30 phút Kw) |
15/18.5 |
15/18.5 |
15/18.5 |
15/18.5 |
ĐỘNG CƠ SERVO TRỤC |
|
|
|
|
Tốc độ nạp nhanh (X/Y/Z m/phút) |
20/20/20 |
20/16/20 |
20/16/20 |
20/12/20 |
Tốc độ nạp (X/Y/Z/ mm/phút) |
10000 |
10000 |
10000 |
10000 |
Mitsubishi (X/Y/Z/ kW) |
HF703 7.0 |
HF703 7.0 |
HF703 7.0 |
HF703 7.0 |
Fanúc |
α 30/3000i 7.0 |
α 30/3000i 7.0 |
α 30/3000i 7.0 |
α 30/3000i 7.0 |
Siemens |
1FK7 103 7.0 |
1FK7 103 7.0 |
1FK7 103 7.0 |
1FK7 103 7.0 |
Fagor |
FXM75.20 7.0 |
FXM75.20 7.0 |
FXM75.20 7.0 |
FXM75.20 7.0 |
Heidenhain |
QSY190D 9.6 |
QSY190D 9.6 |
QSY190D 9.6 |
QSY190D 9.6 |
CÔNG CỤ TỰ ĐỘNG THAY ĐỔI |
|
|
|
|
Loại ATC |
ĐĨA / Chuỗi |
ĐĨA / Chuỗi |
ĐĨA / Chuỗi |
ĐĨA / Chuỗi |
Loại cam |
Cánh tay |
Cánh tay |
Cánh tay |
Cánh tay |
Lựa chọn công cụ (Hai hướng) |
Ngẫu nhiên |
Ngẫu nhiên |
Ngẫu nhiên |
Ngẫu nhiên |
Dung lượng lưu trữ công cụ (PC) |
24/32 |
24/32 |
24/32 |
24/32 |
tối đa.Đường kính dụng cụ (mm) |
Ø110/ Ø125(Ø160/ Ø250) |
tối đa.Chiều dài công cụ |
350 |
tối đa.trọng lượng công cụ |
20 |
ĐIỀU KHOẢN KHÁC |
|
|
|
|
Yêu cầu không khí (Kg/cm2) |
6 |
6 |
6 |
6 |
Yêu cầu thủy lực (Kg/cm2, L) |
60, 40L |
60, 40L |
60, 40L |
60, 40L |
Vôn |
220 |
220 |
220 |
220 |
Yêu cầu năng lượng (KVA) |
50 |
50 |
50 |
50 |
Dung tích bình làm mát (L) |
900 |
900 |
900 |
900 |
Trọng lượng máy (KG) |
15500 |
16000 |
17000 |
18000 |
Chiều cao máy (mm) |
4500 |
Diện tích sàn (L x W mm) |
5800 x 4150 |
6090 x 4150 |
8130 x 4150 |
10310 x 4150 |
