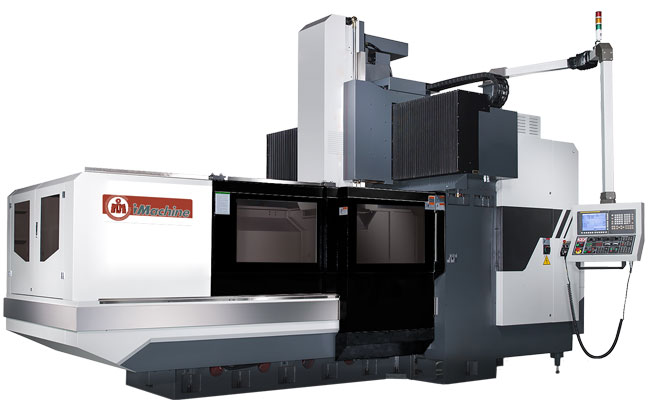

Dòng SF |
SF-2120/27 |
SF-2620/27 |
SF-3120/27 |
SF-4120/27 |
trục X (mm) |
2.100 |
2.600 |
3.100 |
4.100 |
trục Y (mm) |
2.000 / 2.700 |
trục Z (mm) |
đường hộp |
800 /1,020 (Tùy chọn) |
tuyến tính |
800 /1,000(Tùy chọn, không khả dụng cho SF-xx23) |
Kích thước (mm) |
2.000x1.800 |
2.500x1.800 |
3.000x1.800 |
4.000x1.800 |
tối đa.tải trọng bàn (kg) |
8.000 |
9.000 |
10.000 |
12.000 |
Động cơ trục chính (tiếp tục/30 phút định mức) (kw) |
18,5/22 (Tùy chọn 22/26) |
Tốc độ trục chính (rpm) |
đường hộp |
bánh răng 2 bước |
6.000/4.000 (Tùy chọn) |
loại thắt lưng |
8.000(Tối ưu)/ 10.000(Tối ưu) |
tuyến tính |
điều khiển trực tiếp |
10.000(Tùy chọn)/ 12.000(Tùy chọn) |
Được xây dựng trong |
- |
côn trục chính |
ISO50 |
Tốc độ nạp cắt (mm/min) |
1-10.000 |
Tốc độ di chuyển nhanh (m/phút) |
X:24, Y:24/20, Z:15 |
X:18, Y:20/24, Z:15 |
Độ chính xác định vị (mm) |
Tham khảo JIS B6333 |
±0,005/300, ±0,010/Toàn bộ hành trình |
Độ lặp lại (mm) |
Tham khảo JIS B6333 |
±0,003 |
công suất ATC |
Thay đổi công cụ loại dọc (chiếc) |
32/40 (Tùy chọn)
(Không khả dụng cho SF-xx27) |
Thay đổi công cụ dọc loại đứng |
32 (Tùy chọn) / 40(Tùy chọn)
(Không khả dụng cho SF-xx20) |
Thay đổi công cụ dọc-ngang loại đứng |
32(Tối ưu hóa) / 40(Tối ưu hóa) / 60(Tối ưu hóa)
(Không khả dụng cho SF-xx20) |
Tổng trọng lượng máy (kg) |
24.500/ 27.500 |
26.500 / 29.500 |
29.500 / 32.000 |
33.500 /36.000
|
