Các thông số cơ bản
|
Tên
|

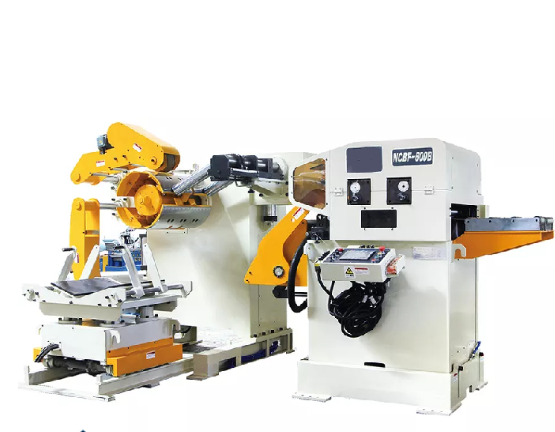

Máy nắn thẳng, xả cuộn, nạp phôi NCBF 3 trong 1
|
Mô hình
|
|
Chiều rộng của vật liệu
|
|
Độ dày của vật liệu
|
|
Công suất duỗi thẳng (σs≤250MPa)
|
400 × 1,2mm
400 × 1,4mm
400 × 1,6mm
400 ×
1,8mm 320 × 2,2mm
350 × 2,8mm
220 × 3,2mm
150 × 4,5mm
|
Đường kính cuộn dây bên trong
|
|
Đường kính ngoài tối đa.
|
|
Trọng lượng tối đa
|
|
Đường kính cuộn nắn thẳng
|
Φ76mm × 7 (lên 4 / xuống 3)
|
Chất liệu của cuộn nắn thẳng
|
|
Đường kính cuộn nạp
|
|
Công suất xả cuộn
|
|
Công suất nắn thẳng
|
|
Tốc độ nạp phôi
|
|
Độ nạp phôi chính xác
|
|
Cấu hình khác
|
Loại điều chỉnh độ thẳng
|
Trục lệch tâm điều chỉnh bằng con sâu và bánh răng
|
Tải loại vật liệu
|
xe cuộn
|
Phương pháp điều chỉnh dòng nạp cuộn
|
Điện
|
Phương pháp nén xả cuộn
|
Bằng khí nén
|
Chế độ truyền động hướng dẫn nạp phôi
|
Bằng khí nén
|
Chặn chế độ truyền động tay đòn
|
Thủ công
|
Phương pháp đóng mở cánh tay chặn phía trước
|
Khí nén
|
Chế độ di chuyển thiết bị nạp
|
Tay vặn hai chiều
|
Đầu thiết bị làm phẳng vật liệu
|
khí nén
|
Chế độ điều khiển hoạt động
|
Tủ điều khiển chính + công tắc điều khiển từ xa đơn vị hành động
|
Đuôi của máy dò vật liệu
|
Hiện hữu
|
Thương hiệu phụ tùng đã mua
|
Ổ trục chính
|
HRB, ZWZ
|
Động cơ servo
|
Nhật Bản YASKAWA (SGMGH)
|
Giao diện máy
|
WEINVIEW Đài Loan (Có màu)
|
Động cơ chung
|
Đài Loan Wanxin
|
Bộ thay đổi tần số
|
DELTA Đài Loan
|
Đơn vị khí nén
|
Airtac Đài Loan
|
PLC
|
Mitsubishi Nhật Bản
|
Chuyển tiếp
|
Omron Nhật Bản
|
Phụ kiện thủy lực
|
Quảng Đông Lishiyuan
|
Dữ liệu kỹ thuật khác
|
Áp suất khí nén
|
0,5Mpa
|
Áp lực nước
|
7Mpa
|
Điện áp
|
3 pha 380V
|
Chiều cao đường nạp phôi
|
1050mm-1250mm
|
Hướng đầu vào nguyên liệu
|
Từ dưới lên
|
Hướng tiêu chuẩn
|
Từ trái sang phải
|
Chiều dài thiết bị
|
≈4,5m
|
