Tên |

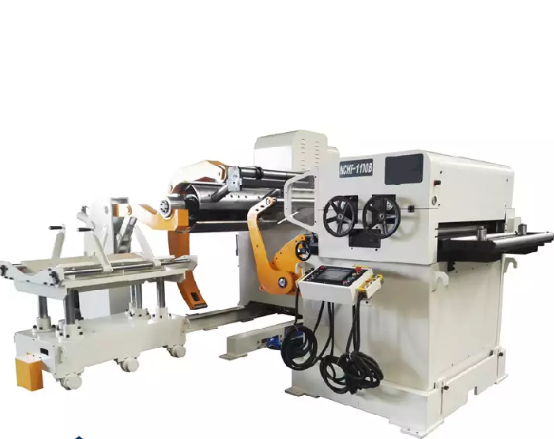

Máy nắn thẳng, xả cuộn, nạp phôi 3 trong 1 |
Mô hình |
NCHF-600B |
Chiều rộng của vật liệu |
50mm ~ 600mm |
Độ dày của vật liệu |
0,2mm ~ 2,0mm |
Công suất duỗi thẳng (σs≤250MPa) |
600 × 0,8mm
500 × 1,0mm
400 × 1,2mm
300 × 1,4mm
250 × 1,6mm
190 × 2,2mm
|
Đường kính cuộn dây bên trong |
Φ460mm ~ Φ530mm |
Đường kính ngoài tối đa. |
Φ1200mm |
Trọng lượng tối đa |
3T |
Đường kính cuộn thẳng |
Φ48mm × 11 (trên * 6 / dưới * 5) |
Chất liệu của cuộn thẳng |
GCr15 (HRC58-62) |
Đường kính cuộn nạp |
Φ66mm |
Công suất xả cuộn |
1,5Kw |
Công suất nắn thẳng |
2,9Kw |
Tốc độ nạp phôi |
0 ~ 20m / phút |
Độ chính xác của bộ nạp |
<± 0,2mm |
Cấu hình khác |
|
Loại điều chỉnh nắn thẳng |
Trục lệch tâm điều chỉnh bằng con sâu và bánh răng |
Tải loại vật liệu |
xe cuộn |
Điều chỉnh dòng nạp |
Điện |
Nhấn giữ thiết bị cánh tay |
Bằng khí nén |
Thiết bị bảng phân luồng tự động |
Bằng thủy lực |
Người giữ cuộn dây điều chỉnh chiều rộng |
Thủ công |
Bộ giữ cuộn dây phía trước điều chỉnh mở |
Khí nén |
Bộ điều chỉnh chiều rộng cuộn dây |
Hai bánh xe điều chỉnh bằng tay |
Thiết bị khử uốn cong đầu cuộn |
Thủy lực |
Chế độ điều khiển hoạt động |
Tủ điều khiển chính + công tắc điều khiển từ xa đơn vị hành động |
Cảm biến phát hiện cuối cuộn dây |
Với |
Thương hiệu phụ tùng đã mua |
|
Ổ trục chính |
HRB, ZWZ |
Động cơ servo |
Nhật Bản YASKAWA (SGMGH) |
Giao diện người-máy |
WEINVIEW Đài Loan (Có màu) |
Động cơ chung |
Đài Loan Wanxin |
Bộ thay đổi tần số |
DELTA Đài Loan |
Đơn vị khí nén |
Airtac Đài Loan |
PLC |
Mitsubishi Nhật Bản |
Chuyển tiếp |
Omron Nhật Bản |
Phụ kiện thủy lực |
Bắc Kinh HUADE |
Dữ liệu kỹ thuật khác |
|
Áp suất khí nén |
0,5Mpa |
Áp lực nước |
7Mpa |
Điện áp |
3 pha 380V |
Máy cấp liệu từ tầng |
1000mm-1150mm |
Hướng nạp nguyên liệu |
Từ dưới lên |
Hướng tiêu chuẩn |
Từ trái sang phải |
Chiều dài thiết bị (Không bao gồm kệ ổ cắm) |
≈4,5m |
