Các thông số cơ bản
|
Tên
|

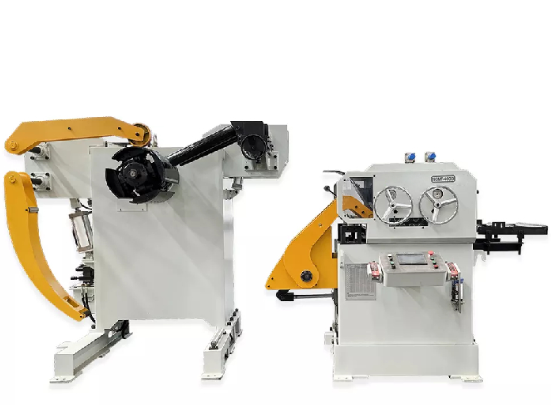

Máy nắn thẳng, xả cuộn, nạp phôi 3 trong 1
(bao gồm cả giãn nở thủy lực, xe cuộn)
|
Mô hình
|
NCMF-600B
|
Chiều rộng của vật liệu
|
50mm ~ 600mm
|
Độ dày của vật liệu
|
|
Công suất nắn thẳng (σs≤250MPa)
|
600 × 1,0mm
600 × 1,2mm
400 × 1,6mm
360 × 2,0mm
300 × 2,3mm
230 × 2,5mm
150 × 2,8mm
110 × 3,2mm
|
Đường kính bên trong cuộn dây
|
|
Đường kính ngoài tối đa
|
|
Trọng lượng tối đa
|
|
Đường kính cuộn nắn thẳng
|
Φ64mm × 9 (tăng 5 / giảm 4)
|
Chất liệu của cuộn nắn thẳng
|
|
Đường kính cuộn nạp phôi
|
|
Công suất xả cuộn
|
|
Công suất nắn thẳng
|
|
Tốc độ nạp phôi
|
|
Độ nạp phôi chính xác
|
|
Cấu hình khác
|
Loại điều chỉnh độ thẳng
|
Trục lệch tâm điều chỉnh bằng con sâu và bánh răng
|
Tải loại vật liệu
|
xe cuộn
|
Phương pháp điều chỉnh dòng nạp phôi
|
Điện
|
Phương pháp xả cuộn
|
Bằng khí nén
|
Phương pháp nạp phôi
|
Bằng khí nén
|
Chặn chế độ truyền động tay đòn
|
Thủ công
|
Phương pháp đóng mở cánh tay chặn phía trước
|
Khí nén
|
Chế độ di chuyển thiết bị nạp phôi
|
Tay vặn hai chiều
|
Chế độ điều khiển hoạt động
|
Tủ điều khiển chính + công tắc điều khiển từ xa đơn vị hành động
|
Đuôi của máy dò vật liệu
|
Hiện hữu
|
Thương hiệu phụ tùng đã mua
|
Ổ trục chính
|
HRB, ZWZ
|
Động cơ servo
|
Nhật Bản YASKAWA (SGMGH)
|
Giao diện máy
|
WEINVIEW Đài Loan (Có màu)
|
Động cơ chung
|
Đài Loan Wanxin
|
Bộ thay đổi tần số
|
DELTA Đài Loan
|
Đơn vị khí nén
|
Airtac Đài Loan
|
PLC
|
Mitsubishi Nhật Bản
|
Chuyển tiếp
|
Omron Nhật Bản
|
Phụ kiện thủy lực
|
Quảng Đông Lishiyuan
|
Dữ liệu kỹ thuật khác
|
Áp suất khí nén
|
0,5Mpa
|
Áp lực nước
|
7Mpa
|
Điện áp
|
3 pha 380V
|
Chiều cao đường nạp phôi
|
1050mm-1250mm
|
Đầu vào nguyên liệu
|
Từ dưới lên
|
Hướng tiêu chuẩn
|
Từ trái sang phải, hoặc từ phải sang trái.
|
Chiều dài thiết bị
|
≈4,5m
|
