- Chế độ chờ: Chế độ chờ nguồn điện ở chế độ chờ, hoạt động dưới tải thay đổi, không bị quá tải.
- Nguồn chính: Nguồn chính Hoạt động liên tục, dưới tải thay đổi, quá tải 10% cho phép 1/ 12hr.
|
Model động cơ |
Baudouin 6M16G440/5 |
Tốc độ quay |
1500 |
Tổng công suất phát ra (PRP/ESP) (KW) |
368/405 |
Công suất NET (PRP/ESP) (KW) |
345/382 |

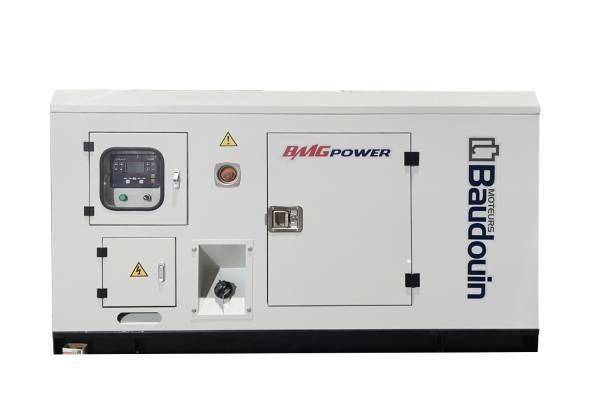

- Tất cả các xếp hạng của máy phát điện 400KVA Baudouin BMG440BL đều dựa trên các điều kiện hoạt động theo ISO 8528-1, ISO 3046, DIN6271. Dung sai hiệu suất ± 5%.
- Điều kiện thử nghiệm: 100 kPa, nhiệt độ đầu vào không khí 25°C, độ ẩm tương đối 30%, với mật độ nhiên liệu 0,84 kg/L. Giảm giá trị có thể được yêu cầu đối với các điều kiện bên ngoài những điều này; xin vui lòng liên hệ với nhà máy để biết chi tiết.
- Đường cong công suất dựa trên động cơ hoạt động với hệ thống nhiên liệu, bơm nước và bơm dầu bôi trơn; không phải bao gồm máy phát điện sạc pin, quạt và thiết bị tùy chọn.
|
Dữ liệu cơ bản |
Số lượng xi lanh/Van |
6/12 |
Đường kính x hành trình (mm) |
127×165 |
Độ dịch chuyển (L) |
12.54 |
Hệ thống khởi động |
Điện |
Tỷ lệ nén |
16:1 |
Tốc độ piston (m/s) |
8.25 |
Lưu lượng khí nạp @ ESP (m³/phút) |
27 |
Lưu lượng xả @ ESP (m³/phút) |
69 |
Trọng lượng (Kg) |
1150 |
Lưu lượng gió quạt làm mát (m³/phút) |
398 |
Mức tiêu thụ nhiên liệu (L/h) |
Ở 100% tải ESP |
94.8 |
Ở 100% tải PRP |
85.5 |
Ở 75% tải PRP |
63.5 |
Ở 50% tải PRP |
43.2 |
Hệ thống bôi trơn |
Áp suất dầu ở điều kiện bình thường tốc độ không tải (Bar) |
1.3 – 2.8 |
Báo động áp suất dầu thấp nhất (tắt máy) (Bar) |
1 |
Tối đa nhiệt độ dầu cho phép trong chảo dầu (℃) |
105 |
Tổng công suất hệ thống (bao gồm cả bộ lọc) (L) |
34 |
Hệ thống làm mát |
Cảnh báo nước làm mát (tắt máy) nhiệt độ (° C) |
105 |
Bộ điều chỉnh nhiệt độ (℃) |
76/88 |
Dung tích nước làm mát-chỉ động cơ (L) |
25 |
Hệ thống nhiên liệu |
Tối đa hạn chế ở đầu vào bơm nhiên liệu (Bar) |
0.5 |
Lưu lượng cung cấp nhiên liệu (L / giờ) |
169 |
Tối đa hạn chế trở lại nhiên liệu (Bar)) |
0.5 |
Tối đa nhiệt độ đầu vào nhiên liệu (° C) |
50 |
Hệ thống điện |
Bộ sạc pin hiện tại (A) |
70 |
Công suất khởi động (kW) |
7.5 |
Thông số kỹ thuật máy phát điện |
Nhãn hiệu |
NIDEC LEROY SOMER |
Model |
LSAP 47 A1 |
Công suất |
400 KVA |
Số lượng cực |
4 |
Vật liệu cách nhiệt |
Lớp H |
Lớp bảo vệ (theo IEC-34-5) |
IP23 |
Hệ thống Exciter |
Đồng bộ, không chổi than |
Bộ điều chỉnh điện áp |
AVR (Điện tử) |
Loại giá đỡ |
Ổ đỡ trục đơn |
Bộ điều khiển GENSET DEIF SGC 120/420 |
Điều khiển |
- Điều khiển Tự động / Bắt đầu / Dừng
- Nút nhấn / Báo động dừng khẩn cấp
- Hẹn giờ làm mát động cơ
- Hẹn giờ khởi động
- Hẹn giờ chuyển mạch tải
- Vòng quay động cơ
|
Chỉ định |
- Thời gian hoạt động
- Cảm biến và giám sát điện áp máy phát điện 3 pha
- Bảo vệ & Giám sát hiện tại
- Đo công suất (kW, kVA, kVAr, kWh, kVAh, pf)
- Giám sát tần số (Hz)
- Áp suất dầu/Nhiệt độ nước làm mát/Giám sát mức nhiên liệu
- Giám sát điện áp pin (DC)
- Báo thức (Lời cảm ơn)
|
Cảnh báo & Báo tắt máy |
- Máy phát điện trên / dưới điện áp và tần số
- Crank Disconnect (Không thể bắt đầu)
- Dưới / quá tốc độ
- Quá dòng
- Áp suất dầu thấp
- Nhiệt độ nước cao
- Mức nhiên liệu thấp
- Mực nước thấp
|
Đặc chưng |
- IP 65 (nếu đặt hàng với miếng đệm)
- Bộ lập lịch cơ bản
- Nguồn cung cấp DC 8‐35V
- Đầu vào kỹ thuật số (4) – Đầu ra (4 MPU / 6 CAN)
- Nhật ký sự kiện (5 lần tắt máy)
|
