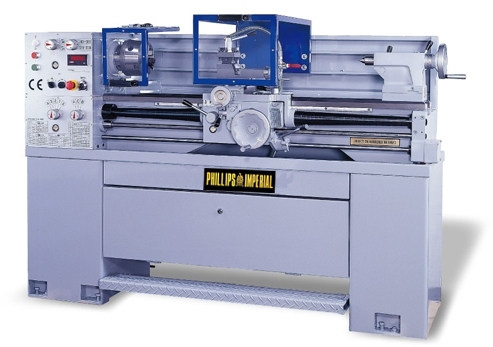

MÔ HÌNH
|
PL-1224BV
|
PL-1236BV
|
PL-1340BV
|
Lung lay trên giường
|
306mm 12in
|
330mm 13in
|
Đu qua Trượt băng
|
186mm 7-5 / 16in
|
210mm 8-5 / 16in
|
Chiều cao của tâm
|
150mm 6in
|
165mm 6-1 / 2in
|
Khoảng cách giữa các trung tâm
|
610mm 24in
|
915mm 36in
|
1000mm 40in
|
GIƯỜNG
|
Chiều rộng của lối đi
|
190mm 7-1 / 2 inch
|
Tổng chiều dài của loại khoảng trống giường
|
1220mm 48in
|
1525mm 60in
|
1625mm 64in
|
Loại khoảng trống
|
Swing over Gap
|
445mm 17-1 / 2in
|
470mm 18-1 / 2in
|
Chiều dài khoảng cách
|
240mm 9-1 / 2 inch
|
Chiều rộng phía trước của tấm mặt
|
150mm 6 inch
|
CON QUAY
|
Gắn mũi trục chính
|
D1-4 Camlock
|
Trục chính
|
40mm 1-9 / 16 inch
|
Côn của trục chính
|
MT # 5
|
Số tốc độ trục chính
|
Thay đổi tốc độ thay đổi
|
Phạm vi tốc độ trục chính
|
40-2000 vòng / phút
|
CÔNG CỤ TRƯỢT
|
Tổng hành trình của đường trượt chéo
|
170mm 6-3 / 4 inch
|
Tổng hành trình của trang trình bày trên cùng
|
90mm 3-1 / 2 inch
|
Tối đa công cụ cắt kích thước
|
13mm 1/2 inch
|
CỔ PHIẾU
|
Tổng hành trình của thùng ụ
|
100mm 4 inch
|
Côn trong thùng ụ
|
MT # 3
|
Đường kính thùng
|
40mm 1-9 / 16 inch
|
THREADS
|
Đường kính và bước vít chì
|
Dia. 22mm Pitch 4mm, 7/8 inch 8TPI
|
Chủ đề inch
|
3-24 TPI (8Nos) cho hệ mét
2-56 TPI (34Nos) cho hệ inch
|
Cao độ theo hệ mét
|
0,5-10mm (21Nos) cho hệ mét
0,5-12mm (33Nos) cho hệ inch
|
THỨC ĂN
|
Đường kính thanh nạp
|
Dia. 19mm 3/4 inch
|
Nguồn cấp dữ liệu dọc
|
0,040-0,800mm / vòng quay. (21) cho hệ mét
0,0016-0,0460in / vòng quay. (25) cho hệ inch
|
Nguồn cấp dữ liệu chéo
|
0,020-0,400mm / vòng quay. (21) đối với hệ mét
0,0005-0,0150in / rev. cho hệ thống inch
|
ĐỘNG CƠ
|
Động cơ trục chính
|
2HP 1,47KW
|
3HP 2,2KW
|
Động cơ bơm nước làm mát
|
1 / 8HP 0,1KW
|
Trọng lượng tịnh của máy
|
500kgs
|
550kg
|
600kg
|
