Thông tin sản phẩm

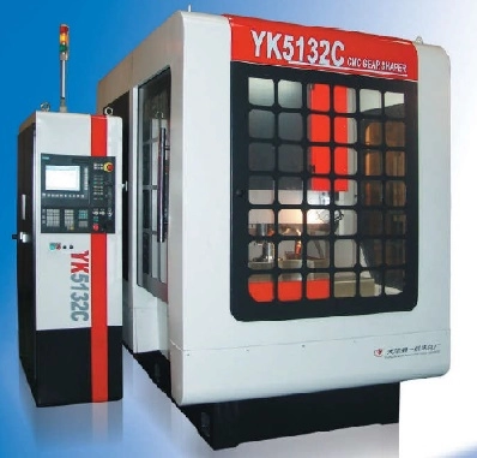

MÁY XỌC RĂNG CNC YK5132C
Máy xọc răng CNC YK5132C là thiết bị gia công bánh răng chuyên dụng, được thiết kế để xọc các loại bánh răng trong, bánh răng ngoài và các chi tiết dạng răng với độ chính xác cao, phù hợp cho ngành chế tạo máy, sản xuất linh kiện truyền động và gia công cơ khí chính xác.
Với khả năng gia công đường kính ngoài tối đa Ø320mm, đường kính trong Ø220mm trở lên, modul răng lớn nhất 8mm, cùng động cơ trục chính 7.5kW và kết cấu máy nặng 11 tấn, YK5132C đáp ứng hiệu quả nhu cầu gia công bánh răng có độ ổn định và độ chính xác cao.
📊 THÔNG SỐ KỸ THUẬT
|
Thông số
|
Giá trị
|
|
Model
|
YK5132C
|
|
Đường kính làm việc lớn nhất (ngoài)
|
Ø320 mm
|
|
Đường kính làm việc lớn nhất (trong)
|
Ø220+ mm
|
|
Modul làm việc lớn nhất
|
8 mm
|
|
Chiều rộng mặt lớn nhất
|
90 mm
|
|
Số hành trình cắt
|
0 – 800 lần/phút
|
|
Đường kính trục dao
|
90 mm
|
|
Khoảng cách giữa trục cắt và trục chi tiết
|
-115 – 290 mm
|
|
Đường kính bàn làm việc
|
340 mm
|
|
Đường kính lỗ bàn
|
120 mm
|
|
Công suất động cơ trục chính
|
7.5 kW
|
|
Tổng công suất yêu cầu
|
23 KVA
|
|
Trọng lượng máy
|
11 tấn
|
|
Kích thước tổng thể
|
2730 × 1635 × 2300 mm
|
✨ ĐẶC ĐIỂM NỔI BẬT
1️⃣ Gia công bánh răng chính xác bằng CNC: Máy xọc răng CNC YK5132C giúp tự động hóa quá trình gia công, nâng cao độ chính xác và đảm bảo tính ổn định khi sản xuất.
2️⃣ Khả năng gia công đa dạng: Máy hỗ trợ gia công bánh răng ngoài với đường kính tối đa Ø320mm và bánh răng trong Ø220mm trở lên, đáp ứng nhiều nhu cầu sản xuất khác nhau.
3️⃣ Gia công modul răng lớn: Với khả năng xọc modul tối đa 8mm, máy phù hợp gia công các loại bánh răng có kích thước và yêu cầu kỹ thuật cao.
4️⃣ Hiệu suất cắt mạnh mẽ: Số hành trình cắt điều chỉnh từ 0 – 800 lần/phút giúp lựa chọn chế độ gia công phù hợp với từng loại vật liệu và kích thước chi tiết.
5️⃣ Trục chính công suất cao: Trang bị động cơ trục chính 7.5kW, giúp máy hoạt động ổn định, đáp ứng tốt các yêu cầu gia công bánh răng công nghiệp.
6️⃣ Kết cấu máy chắc chắn: Với trọng lượng 11 tấn, máy có độ cứng vững cao, hạn chế rung động trong quá trình vận hành, đảm bảo chất lượng bề mặt răng sau gia công.
7️⃣ Bàn máy và phạm vi làm việc linh hoạt: Bàn làm việc đường kính 340mm, lỗ bàn Ø120mm cùng khoảng cách trục cắt rộng giúp thuận tiện trong việc gá đặt và gia công chi tiết.
⚙️ ỨNG DỤNG THỰC TẾ
🏭 Gia công bánh răng công nghiệp: Xọc bánh răng ngoài, bánh răng trong và các chi tiết truyền động.
🔩 Ngành chế tạo máy: Sản xuất hộp số, linh kiện truyền động và các bộ phận cơ khí chính xác.
⚙️ Nhà máy sản xuất linh kiện: Phù hợp cho sản xuất hàng loạt các chi tiết dạng răng.
🛠️ Xưởng cơ khí chính xác: Gia công phục hồi và chế tạo bánh răng với yêu cầu độ ổn định cao.
📞 LIÊN HỆ NGAY ĐỂ NHẬN TƯ VẤN & BÁO GIÁ CHI TIẾT!
Máy xọc răng CNC YK5132C là giải pháp gia công bánh răng chuyên nghiệp, mang lại độ chính xác cao, vận hành ổn định và phù hợp cho các ứng dụng cơ khí hiện đại.
