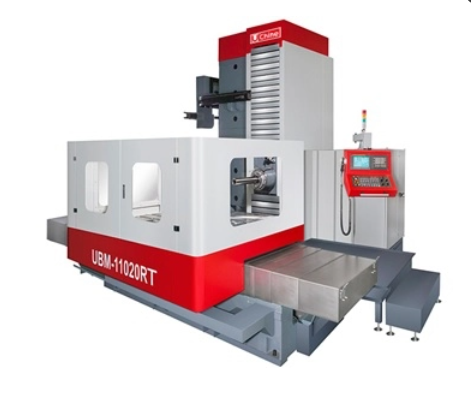

MÁY KHOAN PHAY NGANG CNC
Máy khoan phay ngang CNC là thiết bị gia công cơ khí chính xác cao, được thiết kế chuyên dụng cho các nhà máy chế tạo máy, gia công khuôn mẫu, chi tiết lớn và các ngành công nghiệp yêu cầu độ cứng vững, độ chính xác cùng khả năng vận hành ổn định.
Với bàn máy kích thước lớn 1600 × 1400mm, khả năng tải tối đa 8000kg, hành trình gia công X/Y/Z/W đạt 2000 × 2000 × 2000 × 700mm, trục chính đường kính 130mm, sử dụng côn ISO.50/BT-50 cùng hệ thống thay dao tự động 40 vị trí, máy đáp ứng hiệu quả các yêu cầu gia công phay, khoan, doa trên các chi tiết có kích thước và trọng lượng lớn.
📊 THÔNG SỐ KỸ THUẬT
|
Thông số
|
Giá trị
|
|
Kích thước bàn máy
|
1600 × 1400 mm
|
|
Khe T
|
24 × 7 mm
|
|
Khả năng tải lớn nhất của bàn
|
8000 kg
|
|
Dịch chuyển trục X/Y/Z/W
|
2000 / 2000 / 2000 / 700 mm
|
|
Đường kính trục chính
|
130 mm
|
|
Tốc độ trục chính
|
10 – 2000 vòng/phút
|
|
Côn trục chính
|
7/24 ISO.50, BT-50
|
|
Khoảng cách từ trục chính tới bàn
|
0 – 2000 mm
|
|
Khoảng cách đầu trục chính tới tâm bàn
|
-150 – 2250 mm
|
|
Khoảng cách từ mặt sàn tới mặt bàn
|
1260 mm
|
|
Tốc độ chạy dao nhanh trục X/Y/Z
|
10 m/phút
|
|
Tốc độ chạy dao nhanh trục W
|
6 m/phút
|
|
Bước cài đặt nhỏ nhất
|
0.001 mm
|
|
Phạm vi ăn dao nhanh
|
1 – 5000 mm/phút
|
|
Động cơ servo trục chính
|
15/18.5 kW
|
|
Động cơ servo trục X/Y/Z/W/B
|
7/9/7/4/7 kW
|
|
Động cơ bôi trơn
|
0.15 kW
|
|
Động cơ thủy lực
|
3.7 kW
|
|
Động cơ làm mát
|
1.62 kW
|
|
Động cơ cuốn phoi
|
0.25 kW
|
|
Động cơ bơm dầu tưới nguội
|
3.6 kW
|
|
Số vị trí dao
|
40 dao
|
|
Thời gian thay dao
|
15 giây
|
|
Đường kính dao lớn nhất/chiều dài
|
Ø125 / Ø250 / 400 mm
|
|
Trọng lượng dao lớn nhất
|
25 kg
|
|
Dung tích thùng dung dịch làm mát
|
400 lít
|
|
Dung tích thùng dung dịch tưới nguội
|
80 lít
|
|
Dung tích thùng dầu bôi trơn
|
8 lít
|
|
Tổng công suất yêu cầu
|
55 KVA
|
|
Nguồn khí yêu cầu
|
6 kg/cm²
|
✨ ĐẶC ĐIỂM NỔI BẬT
1️⃣ Bàn máy kích thước lớn, tải trọng cao: Máy được trang bị bàn làm việc 1600 × 1400mm với khả năng chịu tải lên đến 8000kg, phù hợp gia công các chi tiết lớn, nặng trong ngành cơ khí chế tạo.
2️⃣ Hành trình gia công rộng: Hệ thống trục X/Y/Z/W đạt 2000/2000/2000/700mm, cho phép gia công linh hoạt các chi tiết có kích thước lớn và yêu cầu nhiều công đoạn.
3️⃣ Trục chính mạnh mẽ, độ ổn định cao: Trục chính đường kính 130mm, tốc độ quay 10 – 2000 vòng/phút, sử dụng côn dao ISO.50/BT-50, đáp ứng tốt các công việc khoan, phay, doa với độ cứng vững cao.
4️⃣ Hệ thống thay dao tự động 40 vị trí: Máy được trang bị bộ thay dao tự động với 40 vị trí dao, thời gian thay dao chỉ 15 giây, giúp giảm thời gian chờ và nâng cao hiệu suất sản xuất.
5️⃣ Độ chính xác gia công cao: Với bước cài đặt nhỏ nhất 0.001mm, máy đảm bảo khả năng điều khiển chính xác, phù hợp với các chi tiết yêu cầu dung sai cao.
6️⃣ Động cơ servo công suất lớn: Hệ thống động cơ servo trục chính 15/18.5kW cùng các động cơ truyền động mạnh mẽ giúp máy vận hành ổn định trong điều kiện gia công nặng.
7️⃣ Hệ thống làm mát và bôi trơn hiệu quả: Máy được trang bị hệ thống dung dịch làm mát, tưới nguội và bôi trơn dung tích lớn, giúp duy trì nhiệt độ ổn định và kéo dài tuổi thọ thiết bị.
8️⃣ Kết cấu phù hợp gia công công nghiệp nặng: Khả năng tải lớn, hệ thống truyền động mạnh và kết cấu chắc chắn giúp máy đáp ứng tốt nhu cầu sản xuất liên tục trong môi trường công nghiệp.
⚙️ ỨNG DỤNG THỰC TẾ
🏭 Gia công khuôn mẫu lớn: Gia công khuôn công nghiệp, khuôn đúc và các chi tiết có kích thước lớn.
🔩 Ngành chế tạo máy: Gia công thân máy, bệ máy, chi tiết cơ khí nặng và linh kiện công nghiệp.
⚙️ Công nghiệp năng lượng và thiết bị: Phù hợp gia công các chi tiết lớn trong ngành máy móc, thiết bị công nghiệp.
🛠️ Nhà máy cơ khí chính xác: Thực hiện các công đoạn khoan, phay, doa với yêu cầu độ chính xác và độ ổn định cao.
📞 LIÊN HỆ NGAY ĐỂ NHẬN TƯ VẤN & BÁO GIÁ CHI TIẾT!
Máy khoan phay ngang CNC là giải pháp gia công mạnh mẽ, chính xác và ổn định, đáp ứng hiệu quả nhu cầu sản xuất các chi tiết lớn trong ngành cơ khí hiện đại.
