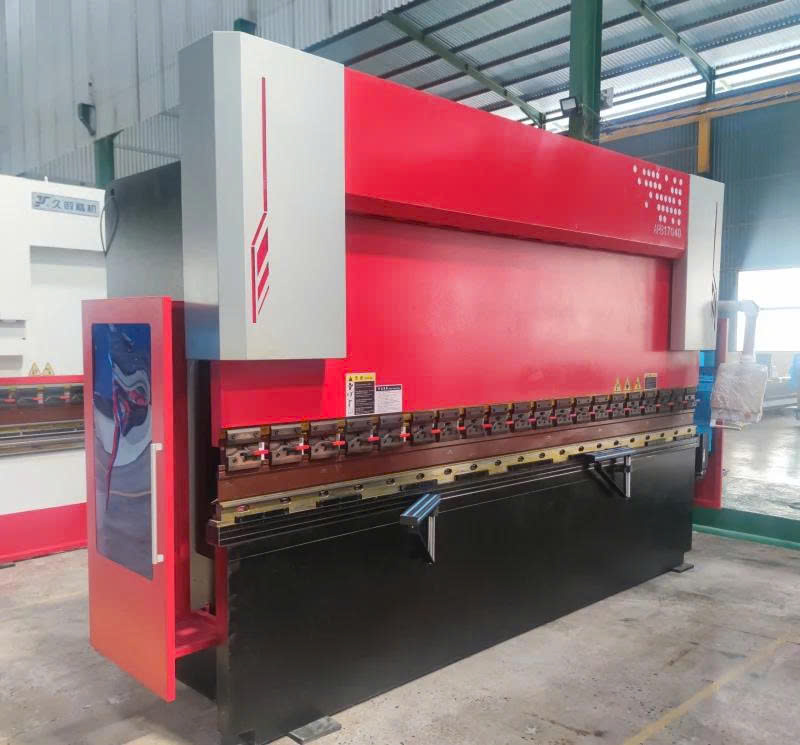

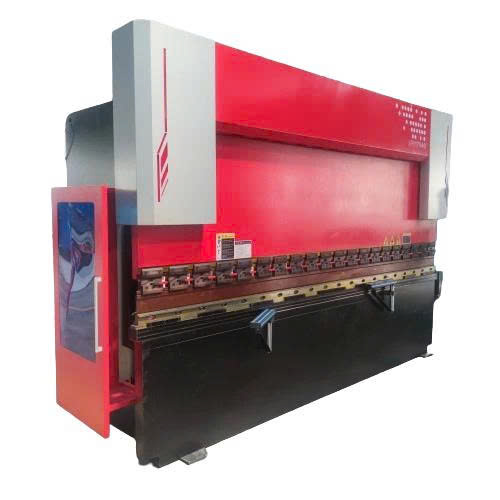

MÁY CHẤN CNC ĐIỆN THỦY LỰC 170T4000 – LỰC CHẤN 170 TẤN, KHỔ CHẤN 4M, TĂNG TỐC GIA CÔNG KIM LOẠI TẤM
Trong những dây chuyền gia công kim loại tấm yêu cầu năng suất cao, độ chính xác ổn định và khả năng xử lý phôi kích thước lớn, một chiếc máy chấn có lực ép mạnh và hệ thống điều khiển chính xác là yếu tố đặc biệt quan trọng.
💥 Máy chấn CNC điện thủy lực 170T4000 sở hữu lực chấn lên đến 1700kN tương đương 170 tấn, chiều dài bàn làm việc 4000mm cùng hệ thống điều khiển Cybtouch12 và 4+1 trục điều khiển, mang đến khả năng gia công linh hoạt cho nhiều loại kim loại tấm.
⚙️ Sự kết hợp giữa hệ thống điện – thủy lực mạnh mẽ, kết cấu máy chắc chắn và điều khiển CNC giúp doanh nghiệp chủ động hơn trong việc chấn, gấp và tạo hình các chi tiết có kích thước lớn, đồng thời hướng đến tính đồng đều và năng suất cao trong sản xuất hàng loạt.
⚙️ THÔNG SỐ KỸ THUẬT MÁY CHẤN CNC 170T4000
|
THÔNG SỐ
|
CHI TIẾT
|
|
Model
|
170T4000
|
|
Lực chấn
|
1700KN
|
|
Chiều dài bàn làm việc
|
4000mm
|
|
Chiều rộng bàn làm việc
|
100mm
|
|
Khoảng cách các cột
|
2600mm
|
|
Độ sâu họng
|
400mm
|
|
Hành trình trượt
|
200mm
|
|
Chiều cao mở tối đa
|
480mm
|
|
Độ dày cột của tấm tường
|
60mm
|
|
Độ dày thanh trượt
|
70mm
|
|
Độ dày bàn làm việc đứng
|
90mm
|
|
Công suất động cơ chính
|
11kW
|
|
Tốc độ trượt xuống
|
100mm/s
|
|
Tốc độ quay trở lại
|
80mm/s
|
|
Tốc độ làm việc
|
10mm/s
|
|
Hệ thống điều khiển
|
Cybtouch12
|
|
Số trục điều khiển
|
4+1
|
|
Hành trình trục X của Backgauge
|
550mm
|
|
Tốc độ trục X của Backgauge
|
200mm/s
|
|
Kích thước máy
|
4600 × 1900 × 2800mm
|
💪 LỰC CHẤN 170 TẤN – SẴN SÀNG XỬ LÝ PHÔI KIM LOẠI KÍCH THƯỚC LỚN
🔥 Với lực chấn 1700kN, tương đương khoảng 170 tấn, máy được thiết kế để đáp ứng những công việc gia công đòi hỏi lực ép lớn và độ ổn định cao.
🔩 Nguồn lực mạnh giúp thiết bị có khả năng tạo hình nhiều loại kim loại tấm trong phạm vi phù hợp, đặc biệt hữu ích khi gia công các chi tiết lớn, dài hoặc cần thực hiện những góc chấn phức tạp.
🏭 Đây là cấu hình phù hợp cho các doanh nghiệp sản xuất cơ khí, gia công kim loại tấm, kết cấu thép và những dây chuyền cần khả năng chấn mạnh cùng năng suất cao.
📏 CHIỀU DÀI BÀN LÀM VIỆC 4000MM – TỐI ƯU CHO PHÔI DÀI
Một trong những ưu điểm nổi bật nhất của 170T4000 là chiều dài bàn làm việc lên tới 4000mm, tạo không gian gia công lớn và phù hợp với những chi tiết kim loại tấm có kích thước dài.
📐 4000mm chiều dài làm việc giúp giảm nhu cầu phải chia nhỏ phôi trong nhiều trường hợp, từ đó hỗ trợ nâng cao tính đồng nhất của sản phẩm.
🎯 Khoảng cách giữa các cột đạt 2600mm, trong khi độ sâu họng 400mm, tạo điều kiện thuận lợi hơn cho việc bố trí và điều chỉnh phôi trong quá trình chấn.
🧠 ĐIỀU KHIỂN CYBTOUCH12 – TỐI ƯU HÓA QUY TRÌNH CHẤN CNC
💻 Máy được trang bị hệ thống điều khiển Cybtouch12, hỗ trợ kiểm soát các thông số và chu trình chấn một cách trực quan hơn.
⚙️ Hệ thống CNC giúp người vận hành dễ dàng thiết lập chương trình theo từng loại chi tiết, hỗ trợ tăng tính lặp lại giữa các sản phẩm và giảm sự phụ thuộc vào thao tác thủ công.
🎯 Đây là ưu điểm đặc biệt quan trọng khi doanh nghiệp cần thực hiện các đơn hàng số lượng lớn, trong đó mỗi sản phẩm phải duy trì sự đồng nhất về góc và kích thước.
🎛️ 4+1 TRỤC ĐIỀU KHIỂN – NÂNG CAO KHẢ NĂNG TẠO HÌNH
🚀 Sở hữu 4+1 trục điều khiển, máy mang đến mức độ linh hoạt cao hơn trong việc định vị phôi và thực hiện các chu trình chấn.
🔹 Hỗ trợ điều chỉnh vị trí phôi chính xác hơn
🔹 Tạo điều kiện thuận lợi khi gia công nhiều chi tiết có hình dạng khác nhau
🔹 Tăng khả năng lặp lại giữa các chu kỳ gia công
🔹 Hỗ trợ nâng cao hiệu quả khi sản xuất nhiều mã hàng
💡 Với các doanh nghiệp thường xuyên thay đổi mẫu sản phẩm, cấu hình đa trục giúp quá trình thiết lập và chuyển đổi công việc thuận tiện hơn.
🔄 TỐC ĐỘ TRƯỢT CAO – RÚT NGẮN THỜI GIAN CHU KỲ
Máy được thiết kế với ba mức tốc độ riêng cho các giai đoạn làm việc:
⚡ 100mm/s ở tốc độ trượt xuống giúp thanh trượt nhanh chóng tiếp cận phôi và chuẩn bị cho quá trình chấn.
🎯 10mm/s ở tốc độ làm việc giúp quá trình tạo hình diễn ra có kiểm soát, hỗ trợ đảm bảo độ chính xác trong từng đường chấn.
↩️ 80mm/s ở tốc độ quay trở lại giúp thanh trượt nhanh chóng trở về vị trí ban đầu sau khi hoàn thành chu trình.
Sự phân chia tốc độ này hỗ trợ cân bằng giữa năng suất, độ chính xác và khả năng kiểm soát trong quá trình gia công.
🎯 BACKGAUGE TRỤC X – ĐỊNH VỊ PHÔI NHANH VÀ CHÍNH XÁC
Một điểm đáng chú ý khác của 170T4000 là hệ thống Backgauge với hành trình trục X lên tới 550mm và tốc độ di chuyển 200mm/s.
📏 Hành trình lớn giúp thiết bị có thể điều chỉnh vị trí chặn phôi linh hoạt hơn.
⚡ Tốc độ 200mm/s hỗ trợ rút ngắn thời gian định vị giữa các chu kỳ.
🎯 Backgauge vận hành chính xác giúp người dùng kiểm soát tốt vị trí đặt phôi, từ đó hỗ trợ tạo ra các sản phẩm có kích thước đồng đều hơn trong quá trình sản xuất hàng loạt.
🛡️ KẾT CẤU MÁY CHẮC CHẮN – ỔN ĐỊNH KHI GIA CÔNG
💪 Máy có các bộ phận kết cấu với độ dày đáng kể như cột tấm tường 60mm, thanh trượt 70mm và bàn làm việc 90mm, hướng đến khả năng chịu lực và độ ổn định trong quá trình vận hành.
🏭 Trọng lượng và kết cấu chắc chắn là yếu tố quan trọng khi máy phải tạo lực chấn lớn, giúp thiết bị duy trì trạng thái ổn định và hạn chế ảnh hưởng của rung động trong quá trình gia công.
⚙️ ĐỘNG CƠ CHÍNH 11KW – ĐÁP ỨNG YÊU CẦU VẬN HÀNH CÔNG SUẤT CAO
🔌 Máy sử dụng động cơ chính công suất 11kW, phù hợp với cấu hình lực chấn lớn và nhu cầu làm việc trong môi trường sản xuất công nghiệp.
⚡ Công suất động cơ giúp hệ thống có đủ năng lượng để vận hành các chu trình chấn, đồng thời đáp ứng yêu cầu làm việc với tần suất cao tại các xưởng sản xuất.
📐 HÀNH TRÌNH TRƯỢT 200MM – TĂNG KHẢ NĂNG TẠO HÌNH
Thanh trượt có hành trình 200mm, kết hợp chiều cao mở tối đa 480mm, mang đến không gian thao tác phù hợp cho nhiều loại phôi và hình dạng chi tiết.
🔧 Khoảng mở rộng giúp việc đưa phôi vào, định vị và thao tác với các chi tiết có cấu hình phức tạp thuận tiện hơn, đồng thời hỗ trợ người dùng linh hoạt trong việc thay đổi công việc gia công.
🏭 ỨNG DỤNG CỦA MÁY CHẤN CNC ĐIỆN THỦY LỰC 170T4000
🏗️ Gia công kim loại tấm kích thước lớn: Phù hợp với các loại phôi dài cần chấn trên khổ làm việc lên đến 4m.
🔩 Sản xuất cơ khí: Hỗ trợ tạo hình các chi tiết kim loại phục vụ dây chuyền sản xuất.
🏭 Kết cấu thép và gia công công nghiệp: Phù hợp với các doanh nghiệp cần thiết bị lực chấn lớn và khả năng vận hành liên tục.
📦 Gia công vỏ, khung và chi tiết kim loại: Hỗ trợ tạo góc, gấp mép và định hình tấm theo chương trình CNC.
🛠️ Sản xuất hàng loạt: Khả năng lập trình CNC và điều khiển đa trục giúp nâng cao tính đồng nhất giữa các sản phẩm.
⭐ NHỮNG ĐIỂM ĐÁNG CHÚ Ý CỦA MÁY 170T4000
💥 Lực chấn 170 tấn – đáp ứng nhu cầu gia công đòi hỏi lực ép lớn.
📏 Chiều dài bàn 4000mm – phù hợp với phôi kim loại tấm dài.
🧠 Điều khiển Cybtouch12 – hỗ trợ lập trình và kiểm soát chu trình chấn.
🎛️ 4+1 trục điều khiển – tăng tính linh hoạt khi định vị và tạo hình.
🎯 Backgauge X 550mm – hỗ trợ định vị phôi chính xác hơn.
⚡ Tốc độ xuống 100mm/s – rút ngắn thời gian tiếp cận phôi.
↩️ Tốc độ trở về 80mm/s – hỗ trợ hoàn tất chu kỳ nhanh hơn.
💪 Động cơ chính 11kW – phù hợp với cấu hình máy công suất lớn.
🏭 Kết cấu chắc chắn – phù hợp môi trường sản xuất công nghiệp và vận hành thường xuyên.
🚀 170T4000 – ĐẦU TƯ MÁY CHẤN, NÂNG TẦM NĂNG LỰC GIA CÔNG
Nếu doanh nghiệp của bạn đang xử lý các đơn hàng phôi dài, yêu cầu lực chấn lớn, độ chính xác cao và tính đồng nhất giữa nhiều sản phẩm, máy chấn CNC điện thủy lực 170T4000 là một cấu hình đáng cân nhắc.
🔥 170 TẤN LỰC CHẤN – 4000MM CHIỀU DÀI BÀN – CYBTOUCH12 – 4+1 TRỤC ĐIỀU KHIỂN
Đây là sự kết hợp hướng đến năng suất cao, khả năng gia công linh hoạt và kiểm soát chính xác, phù hợp cho các doanh nghiệp cơ khí và gia công kim loại tấm chuyên nghiệp.
👉 LIÊN HỆ NGAY ĐỂ ĐƯỢC TƯ VẤN CHI TIẾT MÁY CHẤN CNC 170T4000, KHẢ NĂNG GIA CÔNG THỰC TẾ, CẤU HÌNH KHUÔN VÀ PHƯƠNG ÁN ĐẦU TƯ PHÙ HỢP VỚI DÂY CHUYỀN SẢN XUẤT CỦA BẠN!
