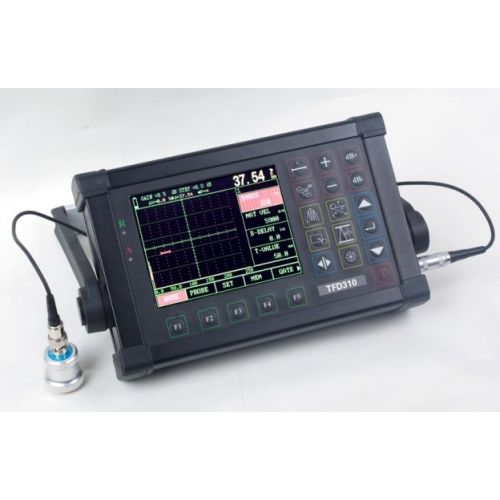

Thông tin sản phẩm
Các tính năng chính
Tự động hiển thị vị trí chính xác của cánh cửa (độ sâu d, độ p, khoảng cách s, biên độ, sz dB, ф);
Tự động chuyển đổi ba nhân viên đánh giá ((độ sâu d, mức p, khoảng cách);
Tự động hiệu chuẩn đầu dò Zero-point, Angles, Front edge và Velocity vật liệu;
Thuận tiện để tạo và sử dụng DAC và AVG, TCG để đánh giá echo, đường cong có thể được sửa đổi và bù đắp
100 thiết lập độc lập, bất kỳ tiêu chí có thể được nhập vào một cách tự do, chúng tôi có thể làm việc trong cảnh mà không có khối kiểm tra;
Bộ nhớ lớn của 300 Một đồ thị.
Tự động lấy được và quét;
Tự động làm video của quá trình thử nghiệm và chơi;
Peak Hold và Peak Memory;
B scan;
Tự động tính toán kích thước của lỗ hổng với kiểu rộng dưới cùng trong chức năng AVG.
AWS D1.1;
6dB DAC chức năng;
Phần mềm máy tính mạnh mẽ và các báo cáo có thể được xuất khẩu sang excel;
Phần mềm nhúng có thể được cập nhật trực tuyến;
Li pin, thời gian làm việc liên tục lên đến 9 giờ;
PHẠM VI
0 ~ 6000mm (ở vận tốc thép); phạm vi lựa chọn theo các bước cố định hoặc biến liên tục.
PULSER
Spike kích thích với lựa chọn thấp, giữa và cao của năng lượng xung.
Tốc độ lặp lại xung: điều chỉnh bằng tay từ 10 đến 1000 Hz.
Chiều rộng xung: Có thể điều chỉnh trong một dải nhất định để phù hợp với đầu dò khác nhau.
Độ ẩm: 100Ω, 200Ω, 400Ω có thể lựa chọn để đáp ứng độ phân giải và độ nhạy khác nhau.
Chế độ làm việc của đầu dò: Một phần tử, phần tử kép và thông qua truyền dẫn;
NGƯỜI NHẬN
Lấy mẫu thời gian thực ở tốc độ 160MHz tốc độ đủ để ghi lại thông tin lỗi.
Hiệu chỉnh: Một nửa sóng dương, âm halfwave, sóng đầy đủ, và RF
DB Bước: 0dB, 0.1 dB, 2dB, giá trị bước 6dB cũng như chế độ tự động thu được
BÁO THỨC
Báo thức với âm thanh và ánh sáng.
MERMORY
Bộ nhớ lớn của đồ thị 300 A, Tất cả các kênh cấu hình và bộ dữ liệu có thể được chuyển sang máy tính thông qua cổng USB.
CHỨC NĂNG
Giữ mức cao nhất:
Tự động tìm kiếm sóng đỉnh bên trong cổng và giữ nó trên màn hình.
Tính toán đường kính tương đương: tìm ra echo đỉnh và tính đường kính tương đương của nó.
Ghi liên tục: Ghi màn hình liên tục và lưu nó vào bộ nhớ bên trong dụng cụ.
Xác định địa điểm lỗi: Xác định vị trí khiếm khuyết, bao gồm khoảng cách, độ sâu và khoảng cách chiếu của máy bay.
Defect Sizing: Tính toán kích thước khuyết tật
Đánh giá lỗi: Đánh giá khuyết tật bằng phong bì echo.
DAC: Biên độ Biên độ Biên độ
AVG: Chức năng đường cong tăng giá trị khoảng cách
Crack measure: Đo và tính độ sâu vết nứt
B-SCAN: Hiển thị mặt cắt ngang của khối đo.
Đồng hồ thời gian thực
Đồng hồ thời gian thực để theo dõi thời gian.
GIAO TIẾP
Cổng giao tiếp tốc độ cao USB2.0 và RS232
THÔNG SỐ K SPEC THUẬT
Phạm vi: (0 ~ 6000) mm
Băng thông: (0.5 ~ 20) MHz
Vận tốc vật liệu: (1000 ~ 9999) m / s
Dải động: ≥ 32dB
Lỗi tuyến tính dọc: ≤ 3%
Lỗi tuyến tính tuyến tính: ≤ 0.2%
Nghị quyết:> 40dB (5P14)
Độ nhậy cảm: 60dB (lỗ sâu đáy phẳng 200mmФ2)
Từ chối: (0 đến 80)% Linear
Độ ồn: ≤ 10%
Nguồn điện: DC 9V; pin lithium hoạt động từ 4 đến 8 giờ hoặc nhiều hơn
Nhiệt độ môi trường xung quanh: (-20 ~ 50) ℃
Độ ẩm tương đối: (20 ~ 95)% RH
Kích thước tổng thể: 240 * 150 * 50mm (mm)
