Thông tin sản phẩm

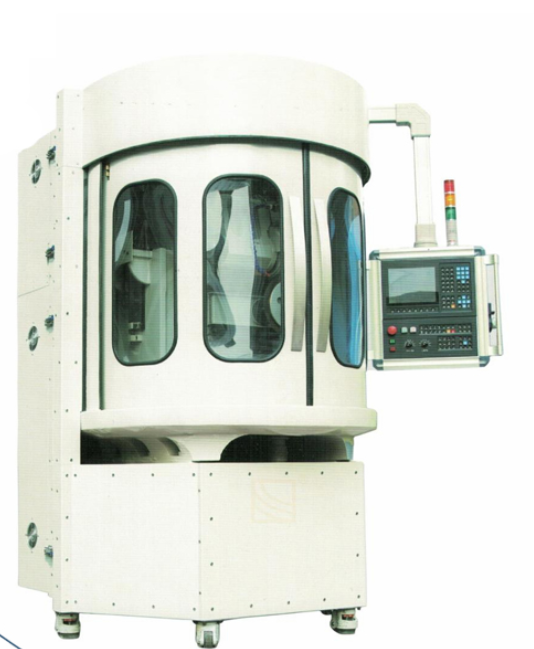

Thông số chi tiết máy mài lưỡi cưa CNC MK 500
1.Sử dụng bộ điều khiển chuyển động 4 trục cao cấp. (Phần mềm CNC hệ thống phát triển hoàn toàn độc lập).
2. Động cơ 2.4 sử dụng sê-ri Yasukawa ZV của Nhật Bản.
3. Hướng dẫn lăn / vít bi trên Đài Loan với các sản phẩm cấp mài bạc trước áp lực.
4. Điều chỉnh tần số trục bánh xe tốc độ.
Thông số kỹ thuật mài:
Đường kính mài ngoài |
70 mm – 510 mm
|
Khoảng cách răng |
Tối đa 130 mm |
Số răng |
12 – 428 răng |
Chiều dày lưỡi cưa |
Tối đa 60 mm |
Phạm vi góc nghiêng của răng |
0° – 40° |
Tốc độ mài |
2 – 60 răng / phút |
Thông số kỹ thuật đá mài:
Đường kính ngoài của đá mài |
200 mm |
Lỗ trung tâm đá mài |
25.4 mm |
Chiều dày đá mài |
Tối đa 12 mm |
Tốc độ quay của đá mài |
35 m / s – 65 m / s |
Động cơ:
Công suất động cơ tổng |
7.835 kw |
Công suất động cơ đá mài |
4 kw |
Động cơ servo trục X |
0.85 kw / AC |
Động cơ servo trục Y |
0.85 kw / AC |
Động cơ servo trục Z |
0.85 kw / AC
|
Động cơ servo trục B |
0.85 kw / AC
|
Động cơ bơm làm mát |
0.37 kw
|
Động cơ lấy phoi |
0.05 kw
|
Động cơ thay đá mài |
0.015 kw
|
Làm mát áp suất cao:
Lưu lượng |
50 L / min |
Áp suất nước |
3.5 kg / cm |
Dung tích bình nước |
70 L |
Máy thêm vào nam châm để lấy phoi:
Năng lực xử lý |
60 L / min
|
Trọng lượng |
2000 Kg
|
Kích thước |
1650*1420*2370 mm
|
