Người mẫu |

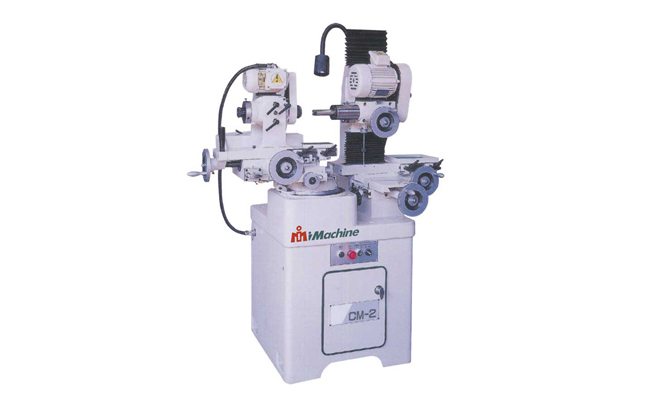

CM-2 |
Dung tích |
Công việc trí óc |
Xoay qua slide chính, mas.đường kính.(mm) |
304 |
Collet làm việc dia (mm) |
tối đa30 |
tối thiểu3 |
Chì được tạo ra bởi cơ chế dẫn xoắn ốc, tối thiểu. |
45° |
Chì giữa mũi trục chính và tâm đuôi, tối đa.(mm) |
152 |
Đá mài đường kính, tối đa.(mm) |
100 |
Phạm vi |
Công việc trí óc |
Hành trình trượt chính (mm) |
146 |
Hành trình trượt lệch, tổng (mm) |
133 |
-mặt tiền trung tâm |
76 |
-phía sau trung tâm |
57 |
Điều chỉnh góc đầu làm việc |
Mặt phẳng nằm ngang (đế bàn xoay) |
235° |
Mặt phẳng thẳng đứng, phía trên |
+40° |
Dưới trung tâm |
-40° |
đầu bánh xe |
Hành trình trượt dọc (mm) |
152 |
Hành trình trượt dọc, tổng (mm) |
241 |
-trung tâm trên |
114 |
-bên dưới trung tâm |
127 |
Hành trình trượt ngang, tổng (mm) |
190 |
-mặt tiền trung tâm |
76 |
-phía sau trung tâm |
114 |
tốc độ trục chính |
Đầu làm việc, một tốc độ (rpm) |
436 |
Đầu bánh xe, ba tốc độ (rpm) |
4000, 6000, 8000 vòng/phút |
ổ đĩa đầu làm việc |
1/4HP |
dẫn động đầu bánh xe |
1/2HP |
Không gian sàn và trọng lượng |
Diện tích chỉ đế (mm) |
635x660 |
Diện tích cần đặt máy (mm) |
1524x1701 |
Chiều cao từ sàn đến tâm trục chính của đầu làm việc (mm) |
1212 |
Chiều cao, tổng thể với đầu bánh xe được nâng lên (mm) |
1517 |
Trọng lượng tịnh / kg) |
847 |
