Thông tin sản phẩm

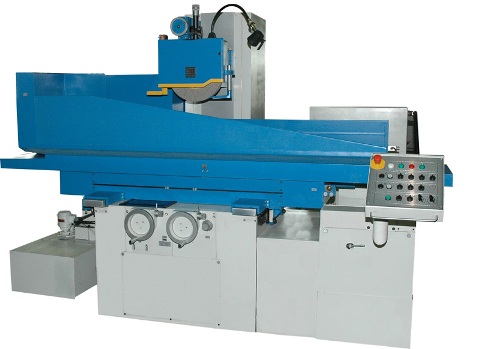

MÁY MÀI PHẲNG VẠN NĂNG
Máy được sản xuất tại TP. ORSHA, một trong những trung tâm chế tạo máy lớn nhất của Liên xô trước đây, với độ chính xác cao và các ưu điểm tuyệt vời về độ bền và độ cứng vững lớn.
Máy dùng để mài chính xác cao các loại chi tiết bằng bề mặt của chu vi đá mài hoặc mặt đầu đá mài. Với việc sử dụng đồ gá có thể mài được các bề mặt định hình, các rãnh hoặc bậc theo biên dạng của đá mài.
Các ưu điểm của máy:
• Máy có độ cứng vững và chịu rung cao do kết cấu hợp lý của bệ máy, bàn chữ thập, trụ, bàn máy và đầu đá đảm bảo việc gia công đạt độ chính xác và độ bóng cao và ổn định
• Cơ cấu chạy dao sử dụng vít me bi nên dịch chuyển êm và đạt độ chính xác cao.
• Tất cả các dịch chuyển của máy đều tự động.
• Máy được trang bị các thiết bị điện của các hãng hàng đầu thế giới SIEMENS, BALLUFF.
• Bệ máy được đúc bằng gang
• Theo đơn đặt hàng, máy sẽ được trang bị :
- hệ thống hiện số theo các trục Y và Z
- Bàn từ
- Cơ chế hiệu chỉnh đá mài
CÁC THÔNG SỐ KỸ THUẬT CHÍNH:
Model
|
OSH-400
(vers. 38)
|
OSH-400
(vers. 36)
|
Cấp chính xác
|
chính xáccao
|
chính xáccao
|
Kích thước bàn máy (BxL), mm
|
400 x 800
|
400 x 1000
|
Các thông số về độ chính xác gia công đạt được
trên bề mặt chi tiết gia công mẫu:
- kích thước chi tiết gia công, mm
- độ phẳng, mkm
- độ song song, mkm
- độ nhám bề mặt khi gia công bằng chu vi đá mài, Ra
|
400x150x120
4
5
0,16
|
400x150x120
4
5
0,16
|
Lượng chạy dao:
- bàn máy, m/phút
- bàn ngang, mm/hành trình
- đầu đá, mm
|
1....30
0,3....40
0,002...0,08
|
1....25
0,3....400,002...0,08
|
Dịch chuyển lớn nhất, mm:
- bàn máy
- bàn ngang
|
810
445
|
1160
445
|
Khối lượng lớn nhất của vật mài, kg
(cùng đồ gá và bàn từ)
|
400
|
400
|
Khoảng cách lớn nhất từ mặt bàn đếntâm của trục đá mài, mm
|
650
|
650
|
Kích thước đá (DxHxd), mm
|
400 x 80 x 127
|
400 x 80 x 127
|
Công suất động cơ chính, kW
|
7,5
|
7,5
|
Kích thước máy, mm:
- dài
- rộng
- cao
|
3200
2540
2140
|
3800
2540
2140
|
Khối lượng máy, kg
|
3.600
|
4.150
|
