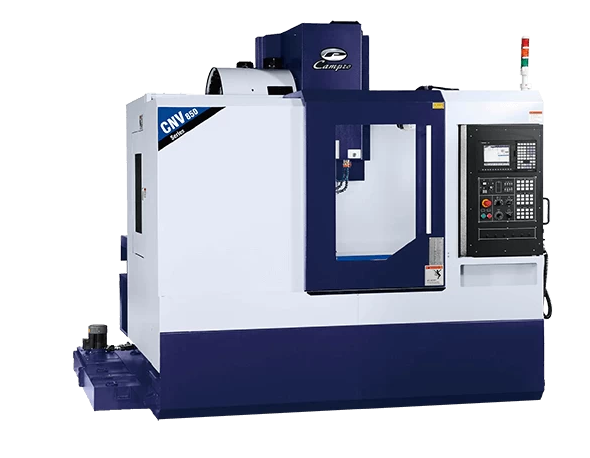

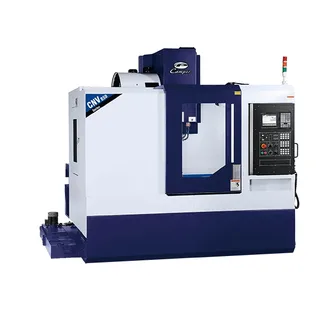

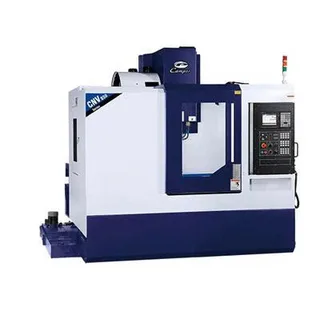

Máy phay trung tâm CNC CNV-850
- Thương hiệu
- Hãng khác
- Bảo hành
- 12 tháng
Khu vực này chưa có chi nhánh còn hàng — chọn khu vực khác hoặc đặt hàng online.
Thông số kỹ thuật
| Thương hiệu | Hãng khác |
|---|---|
| Bảo hành | 12 tháng |
Đặc điểm nổi bật
Máy phay CNV-850 dùng trục chính BT-40, tốc độ chạy nhanh 30m/phút và bộ thay dao tự động 24 vị trí.
Nội dung chính
🏭 MÁY PHAY CNC CNV-850 CHO GIA CÔNG CHÍNH XÁC
Máy phay CNV-850 được thiết kế cho các nhu cầu gia công cơ khí chính xác. Máy sở hữu hành trình X/Y/Z lần lượt 850/520/520mm.
Bàn làm việc có kích thước 950 × 520mm. Khả năng tải tối đa đạt 500kg, phù hợp với nhiều loại phôi và chi tiết công nghiệp.
Hành trình X/Y/Z linh hoạt
Hành trình trục X đạt 850mm. Trục Y và Z cùng đạt 520mm. Cấu hình này tạo không gian làm việc phù hợp cho nhiều dạng chi tiết.
Khoảng cách từ mũi trục chính đến mặt bàn nằm trong khoảng 110–630mm. Khoảng cách từ tâm trục chính đến cột là 630mm.
Bàn máy tải tối đa 500kg
Bàn làm việc có kích thước 950 × 520mm. Tải trọng tối đa đạt 500kg.
Bàn được bố trí 5 rãnh T với kích thước 18 × 5 × 100mm. Cấu hình này hỗ trợ gá đặt phôi và đồ gá trong quá trình gia công.
⚙️ TRỤC CHÍNH 8.000 VÒNG/PHÚT VÀ CÔN BT-40
Máy phay CNV-850 sử dụng trục chính tốc độ 8.000 vòng/phút. Tốc độ tùy chọn có thể đạt 10.000, 12.000 hoặc 15.000 vòng/phút.
Động cơ trục chính có công suất 7.5 / 11kW, tùy cấu hình đạt 15HP. Trục chính sử dụng côn 7/24 No.40.
Dải tốc độ trục chính tùy chọn
Tốc độ tiêu chuẩn đạt 8.000 vòng/phút. Các tùy chọn 10.000, 12.000 và 15.000 vòng/phút mở rộng khả năng lựa chọn cấu hình.
Dải tốc độ này phù hợp với nhiều yêu cầu gia công khác nhau. Người dùng có thể lựa chọn cấu hình theo vật liệu và dụng cụ sử dụng.
Côn trục chính 7/24 No.40
Trục chính sử dụng côn 7/24 No.40. Hệ thống này kết hợp với chuôi dao BT-40 để giữ dụng cụ trong quá trình cắt gọt.
Pull stud sử dụng loại P-40T với góc 45°. Cấu hình này đồng bộ với hệ thống thay dao tự động của máy.
🔄 HỆ THỐNG THAY DAO TỰ ĐỘNG 24 VỊ TRÍ
CNV-850 được trang bị bộ thay dao tự động dạng tay Arm type hoặc Carrousel. Sức chứa dao tiêu chuẩn đạt 24 vị trí, tùy chọn 20 vị trí.
Khả năng chứa 24 dao
Hệ thống ATC 24 vị trí giúp máy chuẩn bị nhiều dụng cụ cho các công đoạn khác nhau. Người vận hành có thể sử dụng nhiều loại dao trong cùng một chương trình.
Đường kính dao tối đa đạt Ø80mm. Khi vị trí dao liền kề để trống, đường kính dao tối đa có thể đạt Ø150mm.
Dao dài và trọng lượng đến 7kg
Chiều dài dao tối đa là 250mm. Trọng lượng dao tối đa đạt 7kg.
Cấu hình này hỗ trợ lựa chọn nhiều loại dụng cụ phù hợp với các nguyên công gia công khác nhau.
Thời gian thay dao nhanh
Thời gian thay dao Tool to Tool là 2,5 giây. Thời gian Chip to Chip đạt 7 giây.
Tốc độ thay dao góp phần giảm thời gian chờ giữa các nguyên công. Điều này phù hợp với các quy trình cần sử dụng nhiều dụng cụ.
🚀 TỐC ĐỘ DỊCH CHUYỂN NHANH 30M/PHÚT
Máy phay CNV-850 có tốc độ dịch chuyển nhanh trên cả ba trục X/Y/Z đạt 30m/phút. Tốc độ này hỗ trợ rút ngắn thời gian di chuyển không cắt.
Chạy nhanh đồng đều trên X/Y/Z
Ba trục X, Y và Z đều có tốc độ chạy nhanh 30m/phút. Cấu hình đồng đều giúp quá trình di chuyển giữa các vị trí được thực hiện nhanh chóng.
Tốc độ cắt đến 10.000mm/phút
Tốc độ cắt đạt tối đa 10.000mm/phút. Người vận hành có thể điều chỉnh tốc độ theo từng nguyên công và điều kiện gia công.
🎛️ CẤU HÌNH MÁY ỔN ĐỊNH CHO GIA CÔNG CÔNG NGHIỆP
Máy có trọng lượng 5.000kg. Kích thước mặt bằng W × D là 2.930 × 2.260mm.
Kết cấu máy có khối lượng 5 tấn
Trọng lượng 5.000kg tạo nền tảng ổn định cho máy trong quá trình vận hành. Đây là yếu tố phù hợp với các công việc gia công cần độ ổn định cao.
Chiều cao máy tối đa đạt 2.680mm. Kích thước này cần được tính toán khi bố trí máy trong nhà xưởng.
Yêu cầu nguồn khí 6–8kg/cm²
Nguồn khí yêu cầu nằm trong khoảng 6–8kg/cm², tương đương 85–113 PSI. Hệ thống khí cần đáp ứng mức áp suất phù hợp trước khi đưa máy vào vận hành.
Công suất điện yêu cầu là 15 KVA. Đây là thông số cần xem xét khi chuẩn bị hệ thống cấp điện cho máy.
📊 BẢNG THÔNG SỐ KỸ THUẬT MÁY PHAY CNV-850
Hành trình và bàn làm việc
| Thông số | Đơn vị | CNV-850 |
|---|---|---|
| Hành trình trục X | mm | 850 |
| Hành trình trục Y | mm | 520 |
| Hành trình trục Z | mm | 520 |
| Khoảng cách từ mũi trục chính đến mặt bàn | mm | 110–630 |
| Khoảng cách từ tâm trục chính đến cột | mm | 630 |
| Kích thước bàn | mm | 950 × 520 |
| Tải trọng bàn tối đa | kg | 500 |
| Rãnh T | mm | 18 × 5 × 100 |
Trục chính và ATC
| Thông số | Đơn vị | CNV-850 |
|---|---|---|
| Tốc độ trục chính | rpm | 8.000 |
| Tốc độ tùy chọn | rpm | 10.000 / 12.000 / 15.000 |
| Công suất động cơ trục chính | kW (HP) | 7.5 / 11 (15) |
| Côn trục chính | — | 7/24 taper No.40 |
| Loại ATC | — | Arm type (Carrousel) |
| Chuôi dao | — | BT-40 |
| Pull stud | — | P-40T (45°) |
| Sức chứa dao | pcs. | 24 (20) |
| Đường kính dao tối đa | mm | Ø80 |
| Đường kính dao tối đa khi vị trí liền kề trống | mm | Ø150 |
| Chiều dài dao tối đa | mm | 250 |
| Trọng lượng dao tối đa | kg | 7 |
| Thời gian thay dao Tool to Tool | giây | 2,5 |
| Thời gian thay dao Chip to Chip | giây | 7 |
Tốc độ và kích thước máy
| Thông số | Đơn vị | CNV-850 |
|---|---|---|
| Tốc độ chạy nhanh X/Y/Z | m/phút | 30 / 30 / 30 |
| Tốc độ cắt | mm/phút | 10.000 |
| Kích thước mặt bằng W × D | mm | 2.930 × 2.260 |
| Trọng lượng máy | kg | 5.000 |
| Chiều cao máy tối đa | mm | 2.680 |
| Nguồn khí | kg/cm² (PSI) | 6–8 (85–113) |
| Công suất yêu cầu | KVA | 15 |
🛠️ KHẢ NĂNG GIA CÔNG CỦA CNV-850
Phù hợp nhiều dạng chi tiết
Hành trình 850/520/520mm tạo không gian làm việc phù hợp cho nhiều nhóm chi tiết cơ khí. Bàn tải 500kg hỗ trợ gá đặt phôi có trọng lượng đáng kể.
Gia công với nhiều loại dao
ATC 24 vị trí cho phép sử dụng nhiều dụng cụ trong một chu trình. Đường kính dao tiêu chuẩn tối đa Ø80mm và chiều dài dao tối đa 250mm.
Tối ưu thời gian sản xuất
Tốc độ chạy nhanh 30m/phút kết hợp thời gian thay dao Tool to Tool 2,5 giây. Cấu hình này giúp giảm thời gian di chuyển và chuyển đổi dụng cụ giữa các nguyên công.
🏭 ỨNG DỤNG CỦA MÁY PHAY CNV-850
Gia công linh kiện cơ khí
CNV-850 phù hợp với các công việc gia công linh kiện có kích thước trung bình. Hành trình ba trục đáp ứng nhiều dạng chi tiết cần gia công chính xác.
Gia công khuôn và đồ gá
Bàn máy tải 500kg cùng hệ thống BT-40 hỗ trợ gia công khuôn, đồ gá và các chi tiết công nghiệp. Người dùng có thể lựa chọn tốc độ trục phù hợp với từng loại vật liệu.
Sản xuất cần nhiều nguyên công
ATC 24 dao phù hợp với quy trình sử dụng nhiều dụng cụ. Thời gian thay dao nhanh góp phần nâng cao hiệu suất vận hành.
📞 LIÊN HỆ TƯ VẤN MÁY PHAY CNV-850
Nếu bạn đang tìm máy phay trung tâm CNC có hành trình 850/520/520mm, bàn tải 500kg và ATC 24 dao, CNV-850 là cấu hình đáng tham khảo. Liên hệ để được tư vấn cấu hình và phương án sử dụng phù hợp với nhu cầu gia công thực tế.
