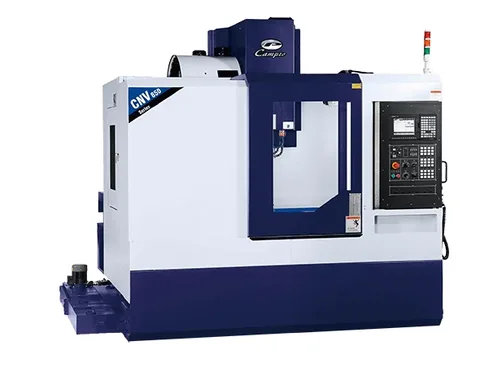

Máy phay trung tâm CNC CNV-105

⚙️ MÁY PHAY CNC CNV-1050 CHO GIA CÔNG CHI TIẾT LỚN

Máy phay CNC CNV-1050 được thiết kế cho nhu cầu gia công cơ khí chính xác. Máy có hành trình trục X đạt 1.050mm. Trục Y và Z lần lượt đạt 540mm và 520mm.

Kích thước bàn máy đạt 1.150 × 520mm. Tải trọng tối đa lên bàn là 600kg. Cấu hình này phù hợp với nhiều chi tiết có kích thước và khối lượng tương đối lớn.

Hành trình X/Y/Z rộng

Trục X có hành trình 1.050mm. Đây là khoảng chạy chính theo chiều dài vùng gia công.

Trục Y đạt 540mm và trục Z đạt 520mm. Khoảng cách từ mũi trục chính đến mặt bàn nằm trong khoảng 110–630mm.

Bàn máy tải đến 600kg

Bàn máy có kích thước 1.150 × 520mm. Hệ thống rãnh T có kích thước 18 × 5 × 100mm.

Khả năng chịu tải tối đa đạt 600kg. Người vận hành có thể bố trí đồ gá và chi tiết phù hợp với vùng làm việc của máy.

🔩 TRỤC CHÍNH VÀ DẢI TỐC ĐỘ

CNV-1050 sử dụng trục chính với tốc độ tiêu chuẩn 8.000 vòng/phút. Các tùy chọn tốc độ gồm 10.000, 12.000 và 15.000 vòng/phút.

Động cơ trục chính

Công suất động cơ trục chính đạt 7,5 / 11 kW (15 HP). Mức công suất này đáp ứng nhiều dạng nguyên công phay trong gia công cơ khí.

Trục chính sử dụng côn 7/24 taper No.40. Đây là cấu hình phù hợp với hệ thống dao sử dụng chuôi BT-40.

Khoảng cách trục chính

Khoảng cách từ tâm trục chính đến cột máy là 630mm. Khoảng cách từ mũi trục chính đến mặt bàn dao động 110–630mm.

Thông số này tạo không gian cần thiết để bố trí chi tiết và đồ gá trong vùng gia công.

🛠️ HỆ THỐNG THAY DAO TỰ ĐỘNG

Máy phay CNV-1050 được trang bị hệ thống thay dao tự động dạng Arm type (Carrousel). Chuôi dao sử dụng chuẩn BT-40.

Khả năng chứa dao

Dung lượng ổ dao đạt 24 dao. Máy có tùy chọn cấu hình 20 dao.

Đường kính dao tối đa đạt Ø80mm. Khi vị trí dao liền kề để trống, đường kính dao có thể đạt Ø150mm.

Kích thước và trọng lượng dao

Chiều dài dao tối đa đạt 250mm. Trọng lượng dao tối đa là 7kg.

Máy có thời gian thay dao Tool to Tool là 2,5 giây. Thời gian Chip to Chip đạt 7 giây.

Chuẩn chuôi và pull stud

Hệ thống sử dụng chuôi dao BT-40. Pull stud là P-40T với góc 45°.

Cấu hình này giúp đồng bộ phần dao cụ với hệ thống trục chính và bộ thay dao tự động.

🚀 TỐC ĐỘ CHẠY NHANH VÀ CẤP DAO

Tốc độ chạy nhanh của ba trục X/Y/Z đạt 30/30/30 m/phút. Đây là thông số quan trọng khi máy thực hiện các hành trình không cắt.

Tốc độ chạy dao

Tốc độ cắt đạt 10.000mm/phút. Máy có thể kết hợp tốc độ trục chính và cấp dao phù hợp với từng loại vật liệu.

Việc thiết lập thông số gia công cần dựa trên dao cụ, vật liệu và yêu cầu bề mặt thực tế.

📋 BẢNG THÔNG SỐ KỸ THUẬT CNV-1050

Hành trình và bàn máy

Trục chính và thay dao

Tốc độ và kích thước máy

🏭 KHẢ NĂNG ỨNG DỤNG TRONG GIA CÔNG

Với hành trình X 1.050mm và bàn 1.150 × 520mm, CNV-1050 có không gian gia công phù hợp cho nhiều chi tiết cơ khí.

Tải bàn 600kg cũng mở rộng khả năng xử lý các chi tiết có khối lượng đáng kể. Người dùng có thể lựa chọn tốc độ trục chính theo cấu hình dao và yêu cầu gia công.

Gia công nhiều dạng chi tiết

Máy có thể được sử dụng trong các công việc phay mặt, phay rãnh và gia công biên dạng. Hành trình ba trục cho phép bố trí nhiều nguyên công trên cùng một lần gá.

Kết hợp dao cụ tự động

ATC dạng Arm type giúp quá trình thay dao được thực hiện tự động. Sức chứa 24 dao tạo điều kiện chuẩn bị nhiều dụng cụ cho một chu trình gia công.

📞 LIÊN HỆ TƯ VẤN MÁY PHAY CNV-1050

Nếu bạn cần máy phay CNC có hành trình X 1.050mm, bàn tải 600kg và tùy chọn trục chính tốc độ cao, CNV-1050 là cấu hình đáng cân nhắc.

Hãy liên hệ để được tư vấn cấu hình, dao cụ và phương án ứng dụng phù hợp với nhu cầu gia công thực tế.
