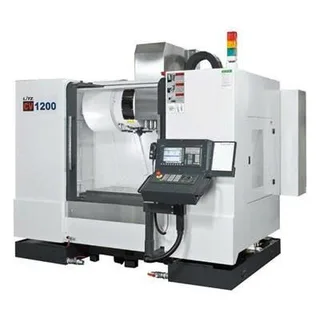

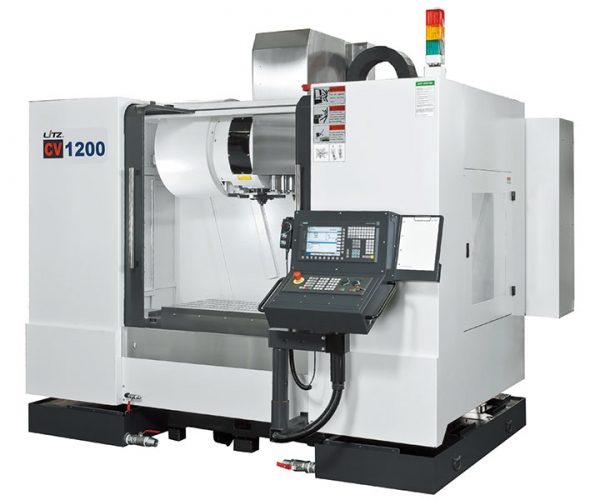

Máy phay CNC công nghiệp CV-1200A

🏭 MÁY PHAY CNC CV-1200A CHO GIA CÔNG CHI TIẾT LỚN

Máy phay CV-1200A được phát triển cho nhu cầu gia công các chi tiết có kích thước lớn. Máy có hành trình X/Y/Z đạt 1200 × 600 × 675mm.

Bàn làm việc kích thước 1220 × 620mm. Khả năng tải tối đa lên đến 1.000kg, phù hợp với nhiều loại phôi và chi tiết công nghiệp.

Hành trình X/Y/Z đạt 1200 × 600 × 675mm

Hành trình ba trục cho phép máy xử lý các chi tiết có kích thước đáng kể. Trục X đạt 1200mm, trục Y đạt 600mm và trục Z đạt 675mm.

Khoảng cách từ mũi trục chính đến bàn làm việc nằm trong khoảng 100–775mm. Khoảng điều chỉnh này hỗ trợ bố trí nhiều dạng phôi khác nhau.

Bàn máy tải trọng đến 1.000kg

Bàn làm việc có kích thước 1220 × 620mm. Khả năng tải tối đa đạt 1.000kg.

Mức tải này phù hợp với các chi tiết lớn, khuôn mẫu và linh kiện công nghiệp có trọng lượng cao.

⚙️ TRỤC CHÍNH 8.000 VÒNG/PHÚT VÀ ĐỘNG CƠ 11KW

Máy phay CV-1200A sử dụng trục chính có tốc độ tối đa 8.000 vòng/phút. Động cơ trục chính công suất 11kW hỗ trợ quá trình cắt gọt với nhiều loại vật liệu.

Chuôi dao BT40 giúp kết nối dụng cụ với trục chính. Máy có khả năng sử dụng dao đường kính tối đa Ø80mm, chiều dài tối đa 300mm và trọng lượng tối đa 8kg.

Tốc độ cắt từ 1–20.000mm/phút

Tốc độ cắt của máy nằm trong khoảng 1–20.000mm/phút. Dải tốc độ này giúp điều chỉnh chế độ gia công theo từng loại chi tiết.

Động cơ servo các trục X/Y/Z lần lượt có công suất 2 / 2 / 3.5kW. Cấu hình này hỗ trợ điều khiển chuyển động trên ba trục gia công.

Chuôi dao BT40

CV-1200A sử dụng chuôi dao BT40. Đường kính dao lớn nhất đạt Ø80mm.

Chiều dài dao tối đa là 300mm. Trọng lượng dao tối đa đạt 8kg, phù hợp với hệ thống thay dao tự động của máy.

🔄 HỆ THỐNG THAY DAO TỰ ĐỘNG 24 VỊ TRÍ

Máy được trang bị hệ thống thay dao tự động với 24 vị trí. Cấu hình này cho phép chuẩn bị nhiều dụng cụ cho các công đoạn khác nhau.

24 vị trí dao

ATC 24 dao giúp giảm số lần thay dụng cụ thủ công. Máy có thể sử dụng nhiều loại dao trong một chương trình gia công.

Hệ thống phù hợp với các quy trình cần thực hiện nhiều nguyên công trên cùng một chi tiết.

Tối ưu thời gian gia công

Việc tích hợp nhiều vị trí dao hỗ trợ chuyển đổi dụng cụ theo chương trình. Điều này góp phần giảm thời gian chờ giữa các công đoạn.

🚀 TỐC ĐỘ DỊCH CHUYỂN NHANH TRÊN BA TRỤC

CV-1200A có tốc độ dịch chuyển nhanh trục X/Y đạt 24m/phút. Trục Z đạt tốc độ dịch chuyển nhanh 18m/phút.

X/Y đạt 24m/phút

Tốc độ nhanh 24m/phút trên X/Y hỗ trợ rút ngắn thời gian di chuyển giữa các vị trí gia công. Máy phù hợp với quy trình cần nhiều chuyển động giữa các vùng trên phôi.

Trục Z đạt 18m/phút

Trục Z có tốc độ dịch chuyển nhanh 18m/phút. Tốc độ này hỗ trợ các chuyển động lên xuống của đầu dao trong chu trình gia công.

🎛️ ĐIỀU KHIỂN FANUC CHO QUÁ TRÌNH GIA CÔNG

Máy phay CV-1200A sử dụng bộ điều khiển Fanuc. Hệ thống hỗ trợ lập trình và kiểm soát quá trình vận hành máy.

Kiểm soát các chuyển động

Bộ điều khiển giúp quản lý chuyển động của các trục X/Y/Z theo chương trình gia công. Người vận hành có thể thiết lập các thông số cần thiết cho từng công đoạn.

Phù hợp sản xuất công nghiệp

Kết hợp giữa điều khiển Fanuc, ATC 24 dao và hành trình lớn giúp máy đáp ứng nhiều yêu cầu gia công. Cấu hình này phù hợp cho sản xuất linh kiện, khuôn mẫu và các chi tiết cơ khí.

📊 BẢNG THÔNG SỐ KỸ THUẬT MÁY PHAY CV-1200A

🛠️ KẾT CẤU MÁY VÀ KHẢ NĂNG VẬN HÀNH

CV-1200A có trọng lượng máy 8.500kg. Kết cấu có khối lượng lớn hỗ trợ độ ổn định khi máy hoạt động.

Khả năng gia công chi tiết lớn

Hành trình X/Y/Z cùng bàn máy 1220 × 620mm tạo không gian phù hợp cho nhiều dạng chi tiết. Tải bàn 1.000kg cũng hỗ trợ gia công các phôi có trọng lượng cao.

Vận hành với nhiều dụng cụ

ATC 24 vị trí kết hợp chuôi dao BT40 cho phép bố trí nhiều dụng cụ trong quá trình gia công. Đây là cấu hình phù hợp với các chương trình có nhiều nguyên công.

Công suất yêu cầu 35 KVA

Máy có công suất yêu cầu 35 KVA. Thông số này cần được xem xét khi chuẩn bị hệ thống điện cho khu vực lắp đặt.

🏭 ỨNG DỤNG CỦA MÁY PHAY CV-1200A

Gia công khuôn mẫu

Hành trình lớn và bàn máy tải trọng cao giúp CV-1200A phù hợp với nhiều dạng khuôn và chi tiết có kích thước lớn.

Gia công linh kiện công nghiệp

Máy có thể đáp ứng các nhu cầu gia công linh kiện cơ khí với nhiều nguyên công. Hệ thống 24 vị trí dao hỗ trợ chuyển đổi dụng cụ theo chương trình.

Gia công phôi trọng lượng cao

Khả năng tải bàn tối đa 1.000kg cho phép máy xử lý nhiều loại phôi nặng. Người dùng cần lựa chọn phương án gá đặt phù hợp với từng chi tiết.

📞 LIÊN HỆ TƯ VẤN MÁY PHAY CV-1200A

Nếu bạn đang tìm máy phay CNC có hành trình lớn, bàn tải trọng cao và ATC 24 dao, CV-1200A là cấu hình đáng tham khảo. Liên hệ để được tư vấn thông số máy và phương án phù hợp với nhu cầu gia công thực tế.
