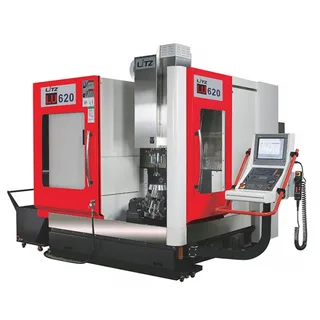

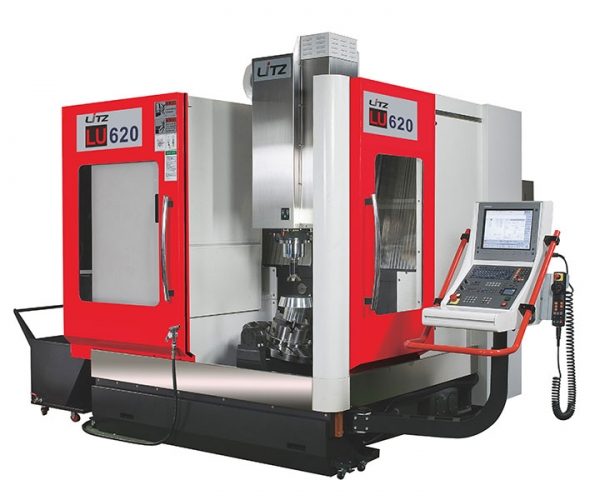

Máy phay CNC 5 trục LU-620
- Thương hiệu
- Hãng khác
- Bảo hành
- 12 tháng
Khu vực này chưa có chi nhánh còn hàng — chọn khu vực khác hoặc đặt hàng online.
Thông số kỹ thuật
| Thương hiệu | Hãng khác |
|---|---|
| Bảo hành | 12 tháng |
Đặc điểm nổi bật
Máy phay LU-620 dùng trục B, C, spindle 12.000 vòng/phút, bàn 650mm và điều khiển Heidenhain iTC-530.
Nội dung chính
⚙️ MÁY PHAY LU-620 CHO GIA CÔNG CHÍNH XÁC
Máy phay LU-620 được thiết kế theo cấu hình gia công 5 trục CNC. Máy kết hợp các trục X, Y, Z với trục xoay B và C, hỗ trợ xử lý nhiều mặt của chi tiết trong một lần gá đặt.
Hành trình X/Y/Z đạt 620/520/460mm. Trục B xoay từ -50° đến +110°, trong khi trục C có khả năng xoay 360°. Cấu hình này phù hợp với các chi tiết có hình dạng phức tạp.
Gia công nhiều mặt trong một lần gá
Cấu hình 5 trục giúp đầu dao tiếp cận nhiều vị trí trên phôi. Người vận hành có thể giảm số lần tháo lắp và định vị lại chi tiết.
Điều này hỗ trợ duy trì độ chính xác giữa các bề mặt gia công. Máy phay cũng phù hợp với những nguyên công cần nhiều hướng tiếp cận dao.
Hành trình X/Y/Z 620/520/460mm
Hành trình trục X đạt 620mm. Trục Y có hành trình 520mm và trục Z đạt 460mm.
Vùng làm việc này đáp ứng nhu cầu gia công nhiều loại chi tiết cơ khí có hình dạng phức tạp. Kích thước phôi thực tế cần được lựa chọn dựa trên không gian làm việc và cấu hình gá đặt.
🔄 TRỤC XOAY B VÀ C HỖ TRỢ GIA CÔNG 5 TRỤC
Máy phay LU-620 được trang bị đồng thời trục B và C. Hai trục xoay mở rộng khả năng tiếp cận các bề mặt nghiêng, cong và nhiều hướng của chi tiết.
Trục B xoay -50° đến +110°
Trục B có phạm vi xoay từ -50° đến +110°. Góc xoay này hỗ trợ thay đổi hướng tiếp cận dao trong quá trình gia công.
Nhờ đó, máy có thể xử lý các bề mặt nghiêng và những vị trí khó tiếp cận bằng cấu hình 3 trục thông thường.
Trục C xoay 360°
Trục C có khả năng xoay 360°. Khả năng xoay liên tục theo vòng giúp mở rộng hướng gia công quanh chi tiết.
Sự kết hợp giữa B và C tạo thành hệ thống chuyển động linh hoạt cho các nguyên công phức tạp.
🚀 TRỤC CHÍNH 12.000 VÒNG/PHÚT VỚI CÔNG SUẤT 10KW
Máy phay LU-620 sử dụng trục chính có tốc độ tối đa 12.000 vòng/phút. Công suất động cơ trục chính đạt 10kW.
Tốc độ cao cho nhiều nguyên công
Tốc độ 12.000 vòng/phút hỗ trợ các nguyên công cần tốc độ quay cao. Máy có thể đáp ứng nhiều yêu cầu gia công cơ khí với chế độ cắt phù hợp.
Côn trục chính NT40
Trục chính sử dụng côn NT40. Cấu hình này hỗ trợ giữ dao ổn định trong quá trình cắt gọt.
Khoảng cách từ bàn tới trục chính nằm trong khoảng 150–610mm. Thông số này tạo không gian cần thiết để bố trí phôi và dụng cụ trong vùng gia công.
🛠️ BÀN XOAY 650MM VÀ KHẢ NĂNG TẢI 300KG
Bàn máy có đường kính lớn nhất 650mm. Khả năng tải tối đa đạt 300kg.
Bàn máy phù hợp phôi có kích thước lớn
Đường kính bàn 650mm tạo không gian gá đặt cho nhiều dạng chi tiết. Khả năng tải 300kg hỗ trợ gia công các phôi có trọng lượng đáng kể.
Kích thước phôi lớn nhất được nêu ở mức 520 × 330L mm. Khi lựa chọn phôi, cần kết hợp kích thước với giới hạn tải của bàn máy.
🎛️ ĐIỀU KHIỂN HEIDENHAIN ITC-530
Máy LU-620 sử dụng bộ điều khiển Heidenhain iTC-530. Hệ thống này hỗ trợ lập trình và kiểm soát các chuyển động trong quá trình gia công 5 trục.
Kiểm soát chuyển động đa trục
Hệ thống điều khiển phối hợp chuyển động của X, Y, Z cùng B và C. Điều này giúp máy thực hiện các chương trình gia công nhiều trục theo yêu cầu.
Phù hợp gia công chi tiết phức tạp
Bộ điều khiển kết hợp với cấu hình 5 trục tạo nền tảng cho các nguyên công có nhiều hướng tiếp cận. Đây là cấu hình phù hợp với các ứng dụng cơ khí chính xác.
📊 THÔNG SỐ KỸ THUẬT
| Thông số | Giá trị |
|---|---|
| Model | LU-620 |
| Cấu hình | CNC 5 trục |
| Hành trình X/Y/Z | 620 / 520 / 460 mm |
| Góc xoay trục B | -50° đến +110° |
| Góc xoay trục C | 360° |
| Khoảng cách từ bàn tới trục chính | 150–610 mm |
| Côn trục chính | NT40 |
| Tốc độ trục chính | 12.000 vòng/phút |
| Công suất động cơ trục chính | 10 kW |
| Đường kính lớn nhất của bàn | 650 mm |
| Kích thước phôi lớn nhất | 520 × 330L mm |
| Khả năng tải lớn nhất | 300 kg |
| Bộ điều khiển | Heidenhain iTC-530 |
| Trọng lượng máy | 8.800 kg |
| Kích thước máy | 2260 × 2560 × 3000 mm |
🏗️ KẾT CẤU MÁY CHẮC CHẮN, ĐỘ CỨNG VỮNG CAO
Máy có trọng lượng 8.800kg. Khối lượng máy lớn góp phần tạo kết cấu chắc chắn trong quá trình vận hành.
Hạn chế rung động khi gia công
Kết cấu máy có độ cứng vững cao hỗ trợ ổn định khi thực hiện các nguyên công cắt gọt. Đây là yếu tố quan trọng khi gia công các chi tiết yêu cầu độ chính xác và chất lượng bề mặt.
Kích thước tổng thể
Máy có kích thước 2260 × 2560 × 3000mm. Khi bố trí thiết bị, cần tính thêm không gian cần thiết cho thao tác vận hành, bảo trì và đưa phôi vào máy.
🎯 ỨNG DỤNG CỦA MÁY PHAY LU-620
Gia công chi tiết hình dạng phức tạp
Máy phay 5 trục phù hợp với các chi tiết có nhiều bề mặt cần gia công. Trục B và C giúp mở rộng góc tiếp cận dao.
Gia công cơ khí chính xác
Cấu hình X/Y/Z kết hợp B/C hỗ trợ các nguyên công cần nhiều hướng gia công. Bộ điều khiển Heidenhain iTC-530 giúp kiểm soát chương trình CNC.
Gia công phôi đến 300kg
Khả năng tải tối đa 300kg cho phép máy xử lý các phôi có trọng lượng đáng kể. Kích thước phôi cần nằm trong giới hạn 520 × 330L mm.
📌 NHỮNG ĐIỂM ĐÁNG CHÚ Ý KHI LỰA CHỌN LU-620
Cấu hình 5 trục linh hoạt
X/Y/Z kết hợp với B/C giúp máy xử lý nhiều bề mặt trong một chu trình. Đây là ưu thế phù hợp với các chi tiết có hình học phức tạp.
Spindle 12.000 vòng/phút
Tốc độ trục chính cao kết hợp động cơ 10kW hỗ trợ nhiều chế độ gia công. Côn NT40 giúp tạo cấu hình trục chính phù hợp cho máy.
Bàn 650mm, tải 300kg
Đường kính bàn lớn nhất 650mm cùng tải trọng 300kg giúp mở rộng khả năng gá đặt phôi. Người dùng nên đối chiếu kích thước thực tế của chi tiết trước khi lựa chọn.
📞 LIÊN HỆ TƯ VẤN MÁY PHAY LU-620
Nếu bạn đang tìm máy phay CNC 5 trục cho các chi tiết cơ khí phức tạp, hãy liên hệ để được tư vấn cấu hình LU-620. Đội ngũ kỹ thuật có thể hỗ trợ đánh giá kích thước phôi, tải trọng và yêu cầu gia công trước khi lựa chọn máy.
