Thông tin sản phẩm
Robot hàn công nghiệp Megmeet, súng hàn TBI và hệ thống định vị O-Track CNGBS – FANUC M-20iD/35
Trong ngành cơ khí chế tạo và sản xuất kim loại, tự động hóa công đoạn hàn giúp nâng cao năng suất, giảm lỗi kỹ thuật và đảm bảo chất lượng mối hàn đồng đều. Một trong những giải pháp hiện đại được nhiều nhà máy lựa chọn hiện nay là hệ thống robot hàn sử dụng FANUC M-20iD/35 kết hợp nguồn hàn Megmeet, súng hàn TBI và hệ thống định vị O-Track CNGBS.
Sự kết hợp này tạo nên một dây chuyền robot hàn tự động hiệu suất cao, phù hợp cho các nhà máy sản xuất cơ khí, kết cấu thép, linh kiện ô tô và thiết bị công nghiệp.

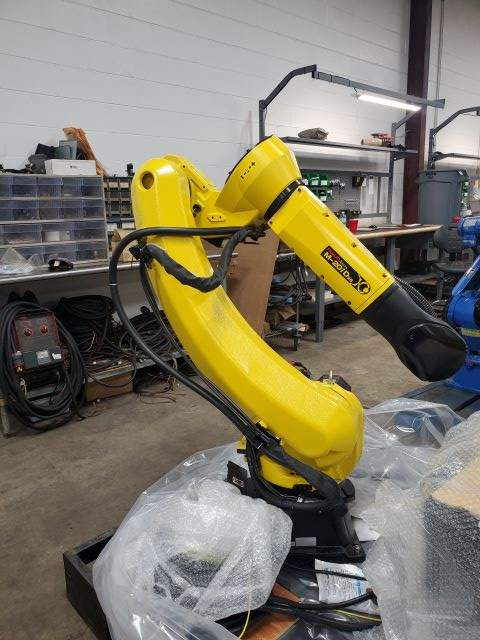

Tổng quan về robot hàn FANUC M-20iD/35
Robot FANUC M-20iD/35 là dòng robot công nghiệp 6 trục được thiết kế chuyên cho các ứng dụng hàn hồ quang, gia công kim loại và xử lý vật liệu trong dây chuyền sản xuất tự động.
Robot có tải trọng tối đa 35kg và tầm với 1831mm, giúp thực hiện các thao tác hàn chính xác trên nhiều loại chi tiết khác nhau.
Nhờ tích hợp bộ điều khiển R-30iB Plus, robot có khả năng lập trình linh hoạt và kết nối với các hệ thống tự động hóa trong nhà máy.
Thông số kỹ thuật robot FANUC M-20iD/35
|
Thông số
|
Giá trị
|
|
Model
|
FANUC M-20iD/35
|
|
Loại robot
|
Robot hàn công nghiệp
|
|
Số trục
|
6 trục
|
|
Tải trọng
|
35 kg
|
|
Tầm với
|
1831 mm
|
|
Công suất
|
3 kW
|
|
Điện áp
|
380V / 220V
|
|
Trọng lượng robot
|
250 kg
|
|
Bộ điều khiển
|
R-30iB Plus
|
|
Kích thước
|
150 × 120 × 170 cm
|
|
Màu sắc
|
Vàng
|
|
Xuất xứ
|
Nhật Bản
|
|
Bảo hành
|
1 năm
|
Cấu hình hệ thống robot hàn tự động
Một hệ thống robot hàn hoàn chỉnh thường bao gồm nhiều thiết bị kết hợp để đạt hiệu quả tối ưu.
1. Robot hàn FANUC M-20iD/35
Robot đảm nhiệm các chuyển động chính trong quá trình hàn:
- Di chuyển súng hàn theo đường hàn
- Điều chỉnh góc và vị trí hàn
- Thực hiện các thao tác hàn tự động
Với thiết kế 6 trục linh hoạt, robot có thể thao tác ở nhiều vị trí phức tạp.
2. Nguồn hàn Megmeet
Nguồn hàn Megmeet cung cấp dòng điện ổn định cho quá trình hàn hồ quang.
Ưu điểm:
- Hồ quang ổn định
- Chất lượng mối hàn cao
- Tiết kiệm năng lượng
- Tương thích tốt với robot hàn
Nguồn hàn giúp đảm bảo mối hàn đẹp và giảm lỗi trong sản xuất.
3. Súng hàn TBI
Súng hàn TBI là thiết bị trực tiếp thực hiện quá trình hàn.
Đặc điểm:
- Thiết kế bền bỉ
- Khả năng chịu nhiệt cao
- Độ chính xác cao khi hàn
- Tuổi thọ sử dụng lâu dài
Súng hàn TBI được sử dụng phổ biến trong các hệ thống robot hàn công nghiệp.
4. Hệ thống định vị O-Track CNGBS
Hệ thống O-Track CNGBS đóng vai trò định vị và hỗ trợ robot di chuyển trên đường ray.
Lợi ích của hệ thống:
- Mở rộng phạm vi làm việc của robot
- Hàn các chi tiết lớn
- Tăng độ linh hoạt của dây chuyền
Hệ thống định vị giúp robot tiếp cận nhiều vị trí hàn khác nhau trên cùng một dây chuyền sản xuất.
Ưu điểm của hệ thống robot hàn FANUC
1. Nâng cao năng suất sản xuất
Robot có thể hoạt động liên tục 24/7, giúp tăng sản lượng và giảm thời gian sản xuất.
2. Chất lượng mối hàn ổn định
Nhờ độ chính xác cao của robot và nguồn hàn ổn định, mối hàn luôn đồng đều và đạt tiêu chuẩn kỹ thuật.
3. Giảm chi phí nhân công
Robot có thể thay thế nhiều công nhân hàn thủ công, giúp doanh nghiệp giảm chi phí vận hành.
4. Tăng độ an toàn lao động
Hàn kim loại là công việc tiềm ẩn nhiều rủi ro. Robot giúp hạn chế người lao động tiếp xúc với:
- Tia hồ quang
- Khói hàn
- Nhiệt độ cao
5. Linh hoạt trong nhiều ứng dụng
Hệ thống robot hàn có thể sử dụng trong nhiều lĩnh vực như:
- Sản xuất linh kiện ô tô
- Gia công kết cấu thép
- Sản xuất thiết bị công nghiệp
- Gia công kim loại tấm
Ứng dụng của robot hàn FANUC M-20iD/35
Robot được sử dụng rộng rãi trong các ngành công nghiệp:
Ngành cơ khí chế tạo
Hàn khung thép, linh kiện máy móc.
Ngành ô tô
Hàn khung xe, linh kiện kim loại.
Ngành kết cấu thép
Hàn dầm thép, khung nhà xưởng.
Ngành sản xuất thiết bị công nghiệp
Gia công và lắp ráp thiết bị cơ khí.
Kết luận
Hệ thống robot hàn sử dụng FANUC M-20iD/35 kết hợp nguồn hàn Megmeet, súng hàn TBI và hệ thống định vị O-Track CNGBS là giải pháp tự động hóa hiệu quả cho các nhà máy cơ khí hiện đại. Hệ thống giúp nâng cao năng suất, đảm bảo chất lượng mối hàn và giảm chi phí sản xuất.
Đầu tư vào robot hàn công nghiệp FANUC là bước đi quan trọng giúp doanh nghiệp nâng cao năng lực sản xuất và cạnh tranh trong ngành công nghiệp chế tạo.
