Điều chỉnh quả cân thăng bằng trong máy.
Cảm biến lực tải
Chỉnh đá tự động trên bàn
Trong khi gia công, máy có thể thực hiện chu kỳ chỉnh đá tự động. Bàn sẽ định vị đầu kim cương được cài đặt và sẽ thực hiện sửa đá và bù theo cài đặt của người vận hành.
Đặc điểm máy
Đường dẫn hướng con lăn dọc theo 3 trục
Cả 3 đường ray dẫn hướng trục được làm bằng thép S55C đã được chuẩn hóa và tôi cứng bằng cảm ứng tần số cao. Đường dẫn hướng này có độ cứng HRC 60-64 sau khi được xử lý nhiệt. Vòng bi chính xác chạy qua một ống nối có tải sẵn giữa các đường dẫn hướng tuyến tính để đảm bảo định vị chính xác và không gây trơn trượt khi chuyển động.
Truyền động dọc bằng động cơ Servo AC
Hành trình đầu đá mài trên hệ thống đường dẫn hướng tuyến tính có tải sẵn được dẫn động bởi một vít me bi và một động cơ servo AC giúp tạo mô-men xoắn lớn, tăng tốc và định vị chính xác với khả năng điều chỉnh tới 0.001mm (0.0001’’). Bộ tạo xung bằng tay (MPG) sẽ giúp việc vận hành dễ dàng.
Điều khiển tốc độ dẫn tiến ngang
Tốc độ dẫn tiến ngang được điều khiển bởi động cơ servo AC giúp đem lại bề mặt mài phẳng hơn, di chuyển chính xác hơn và giúp chỉnh đá mài từ bàn.

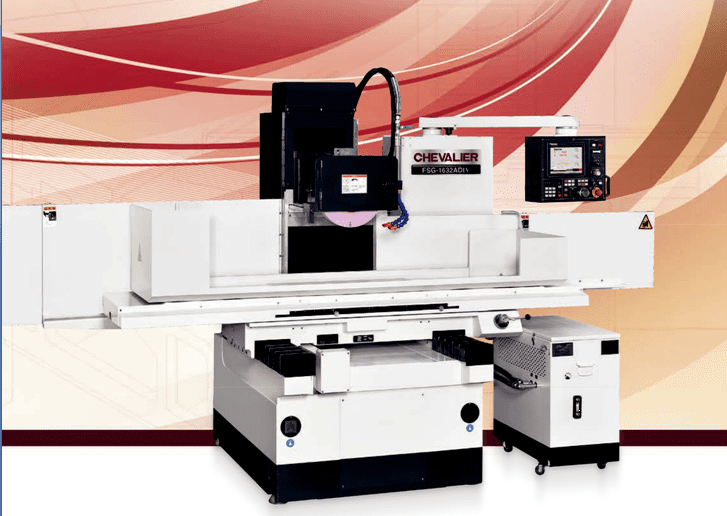

FSG-1224ADIV • 1632ADIV • 1640ADIV
Cấu trúc máy
Hệ thống đường dẫn hướng dọc
Hệ thống đầu mài và trụ máy được cấu tạo bởi các đường dẫn hướng bằng thép được làm cứng và vòng bi chính xác. Đường dẫn hướng đầu mài và trụ máy có tải sẵn để loại bỏ khe hở giúp di chuyển đường thẳng chính xác hơn. Hệ thống đường dẫn hướng đầu mài có độ ma sát thấp giúp dẫn tiến chính xác lên tới 0001mm (0.0001’’).
Hệ thống đường dẫn hướng bàn máy
Hệ thống đường dẫn hướng bàn máy được cấu tạo từ những đường dẫn hướng bằng thép được làm cứng với những vòng bi chính xác, đem lại tuổi thọ tuyệt vời cho thiết bị và độ ma sát thấp, nó cũng giúp di chuyển tuyến tính chính xác hơn mà không bị lệch dù chuyển động với tốc độ cao.
Hệ thống đường dẫn hướng bàn dao
Hệ thống đường dẫn hướng của bàn dao được cấu tạo từ vòng bi có tải sẵn được thiết kế đặc biệt và đường ray trượt được làm cứng. Vòng bị bao gồm có vòng bi tải độc lập và vòng bi dẫn hướng. Vòng bi tải giúp đỡ tải theo chiều dọc và vòng bi dẫn hướng có tải sẵn đảm bảo độ chính xác khi bàn dao di chuyển ngang. Sự kết hợp của 2 loại vòng bi này giúp thiết bị đạt tuổi thọ cao, độ ma sát thấp và không bị trơn trượt khi di chuyển.
Đặc điểm điều khiển
Trạm điều khiển
Trạm điều khiển có thể được điều chỉnh tới một vị trí phù hợp với người vận hành. Tất cả các công tắc, nút bấm, đèn LED, đèn báo hiệu và màn hình hiển thị đều được đặt ở vị trí thuận tiện cho việc vận hành.
Đặc điểm của trạm điều khiển
1. Nền tảng điều khiển NC độ tin cậy cao.
2. Giao diện điều khiển màn hình màu cảm ứng 10.4″ TFT độ phân giải cao 65,536 pixel.
3. Chức năng đồ họa mạnh mẽ với chương trình mài mặt phẳng/ mặt nghiêng tiêu chuẩn được tích hợp sẵn.
4. Bảng điều khiển ngắn gọn và rõ ràng.
5. Hiển thị cảnh báo bất thường và ghi lại lịch sử cảnh báo.
6. Chức năng định vị điểm gốc trục Y và Z.
7. Hiển thị hệ tọa độ máy và hệ tọa độ liên quan.
8. Chế độ kiểm tra nhập/xuất dữ liệu kỹ thuật số giúp hệ thống vận hành hiệu quả.
9. Vận hành dễ dàng, việc mài, điều chỉnh đá mài và bù tự động có thể được thực hiện dễ dàng mà không cần thực hiện chương trình CNC
10. iMachine Communications Systems TM sẵn sàng để thu thập dữ liệu từ xa và theo dõi dữ liệu từ thiết bị di động (Cần có PC và phần mềm bổ sung).
Phụ kiện tùy chọn
Bích kẹp đá mài
Chiều rộng kẹp: 19~38 mm (0.75″~1.5″)
Đế cân bằng với
ống Ni-vô
ĐK max.: 355 mm (14″)
Độ rộng max: 50 mm (2″)
Đế cân bằng
(Loại con lăn)
Phù hợp cho:
Đá mài
203~355mm (8-14’’)
Đế cân bằng loại con lăn
