Thông tin sản phẩm

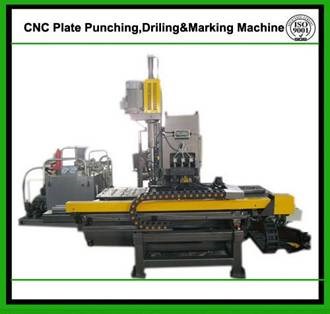

MÁY KHOAN TÂM
Model: PPD104
Kích thước làm việc tối đa : 1500x1000 mm
Đường kính lỗ đột tối đa: Φ26 mm
Độ dày tấm đột: 5 - 20 mm (Q235) ; 5 – 16 mm (Q345)
Đường kính lỗ khoan tối đa: Φ50 mm
Độ dày tấm khoan: 40 mm
Lực đột: 1000 kN
Lực đánh dấu: 800 kN
Khoảng cách giữa lỗ và mép tấm:
Đột : 25mm ;
Khoan : Phụ thuộc vào đường kính lỗ
Kích thước dấu: 14×10×19 mm
Số lượng dấu: 12
Trạm khuôn: 4
Tốc độ dẫn tiến đầu khoan: 25 - 280 mm/phút
Hành trình đầu khoan: 180 mm
Tốc độ quay của trục khoan: 120~560 Vòng/phút
Độ chính xác: Theo tiêu chuẩn GB2694
Chế độ lập trình: Nhập dữ liệu bằng bàn phím, giao diện RS 232, đĩa mềm và USB
Kích thước tổng: 3200×3400×2600 mm
Các phụ kiện chính đi kèm theo máy:
Hệ thống điện:
PLC Model: FX1N-60MT/ FX1N-232-BD (Mitsubishi – Nhật Bản)
Động cơ trục chính: 5.5kW (Siemens - Đức)
Bộ chuyển đổi tần số chính: 6SE6440-2UD25-5CA1 (Siemens - Đức)
Động cơ Servo: MHME202GCG (Panasonic – Nhật bản)
Điều khiển Servo: MEDHT7364 (Panasonic – Nhật bản)
Bộ chuyển mạch gần: đóng/mở thông thường (Bedook - Đức)
Hệ thống áp suất thủy lực chính:
Khối van chính: DHI-0631/2 (ATOS – Ý;)
Khối van bên: DKE-1631/2 (ATOS - Ý; )
Trạm thủy lực: DHI-0711; AGIU-10/100 (ATOS – Ý;)
Hệ thống khí nén chính:
Khối đệm Xi-lanh: Japan SMC
Bộ chuyển mạch từ: Japan SMC
Van gas – điện: Japan SMC
Xử lý; khí nén: Japan SMC
