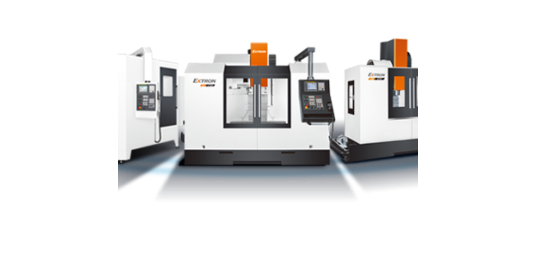

Thông Số
|
L1060
|
L1320
|
Hành trình |
Hành trình trục X (mm) |
1,060
|
1,320
|
Hành trình trục Y (mm) |
610
|
710
|
Hành trình trục Z (mm) |
680
|
700
|
Khoảng cách từ tâm trục chính đến ray trên cột (mm) |
671
|
782
|
Khoảng cách từ lỗ côn trục chính tới mặt bàn (mm) |
140 ~ 820
|
BT40:
130 ~ 830
|
BT50:
95 ~ 795
|
Bàn làm việc |
Kích thước bàn (mm) |
1,258 x 510
|
1,520 x 700
|
Kích thước rãnh chữ T (WxNxD) (mm) |
18 x 4 x 100
|
18 x 4 x 145
|
Tải trọng lớn nhất trên bàn (kg) |
700
|
1,500
|
Trục chính |
Kiểu côn trục chính |
BT40
|
BT50
|
Tốc độ trục chính (vòng/phút) |
8,000 (Opt. 10,000/15,000)
|
8,000
(Opt. 10,000)
|
6,000
(Opt. 8,000)
|
Công suất động cơ(cont. / 30 phút) (kw) |
7. 5 / 11
|
11 / 15
(Opt. 15 / 18. 5)
|
15 / 18. 5
|
Tốc độ chạy dao |
Tốc độ chạy dao nhanh trục X (m/phút) |
30
|
Tốc độ chạy dao nhanh trục Y (m/phút) |
30
|
Tốc độ chạy dao nhanh trục Z (m/phút) |
24
|
Tốc độ cắt khi có tải (m/phút) |
10
|
Hệ thống thay dao tự động |
Số lượng dao |
Kiểu tay gắp 24 (Opt. 30)
|
Tay máy 24 (Opt. 40)
|
Đường kính dao lớn nhất (mm) |
Ø 80 / Ø 150
|
Ø 80 / Ø 150
|
Ø 105 / Ø 220
|
Chiều dài dao lớn nhất (mm) |
300
|
350
|
Tải trọng dao lớn nhất (kg) |
30
|
15
|
Độ chính xác |
Sai số vị trí (JIS B 6338) |
± 0.010 mm /Toàn bộ hành trình
|
Sai số vị trí (VDI 3441) |
P ≤ 0.010 mm/ Toàn bộ hành trình
|
Sai số lặp lại (JIS B 6338) |
± 0.003 mm
|
Sai số lặp lại (VDI 3441) |
Psmax ≤ 0.005 mm
|
Các thông số khác |
Nguồn yêu cầu |
32 kVA
|
42 kVA
|
48 kVA
|
Áp suất khí nén tối thiểu (kg/cm2) |
5 ~ 8 (5)
|
Dung tích thùng chứa dung dịch làm mát (lít) |
240 (1 HP)
|
Khối lượng máy (kg) |
6, 500
|
8, 500
|
