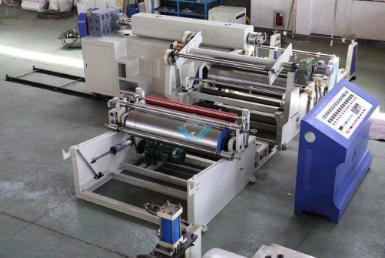

Máy Tráng Pe Trên Giấy, Vải Không Dệt DM-1700A

Mã máy

DM-1700A

Đường kính trục vít

φ90 mm

L/D

33:1

Chiều rộng thành phẩm màng

1000 -1600

Độ dày cán

0.01-0.10 mm

Sử dụng nguyên liệu

LDPE、LLDPE、PP、EVA、EAA

Tốc độ

120 m/phút

Công suất

180kg/h

Điện áp động cơ chính

37kw

Tổng điện áp

98kw

Đường kính thả cuộn chính

≤φ1200 mm

Đường kính thả cuộn phụ

≤φ500 mm

Đường kính sợi dây xung quanh

≤φ1200 mm

Trọng lượng

7t

Kích thước máy ( Dx R x C)

7400×7500×3200 mm

Nguồn điện

380/3/4/50(Volt/Ph/Line/Hz)

Tốc độ làm việc

120m/phút

Chiều rộng con lăn

1700mm

Nguyên liệu cán

PP (MFR = 15 25)

EVA (VA: 5 ～ 20%, MFR = 3 16)

EMAA, EAA (AA: 4 12%, MFR = 5 14)

EMA (MA: 5 20%, MFR = 5 9)

Độ dày trục đùn ép

±5％

Phương thức gia nhiệt

Gia nhiệt điện

Chất liệu in

Giấy, vải không dệt, EPE

Drive

Động cơ chuyển đổi tần số ( Shang hai)

Công tắc tơ AC

Shenzhen

Tổng công suất

98kw

Công suất sử dụng

55 kw

Nhiệt độ nước làm mát

16 ～ 25oC

Tốc độ dòng chảy

80m³ / h

Áp suất nước

2kg / cm

Áp suất không khí

6kg / cm²

Tốc độ tiêu thụ không khí

15m³ / h

Tên

Đơn vị

1

Máy đùn trục đơn SJ90 / 33

1

Bộ

2

Thiết bị thay lưới

1

Bộ

3

Khuôn hình chữ T

1

Bộ

4

Máy đùn xe đẩy

1

Chiếc

5

Máy đùn và bộ điều khiển gia nhiệt khuôn hình chữ T

1

Bộ

6

Thiết bị thả cuộn ( thả cuộn chính, cuộn phụ)

2

Chiếc

7

Máy ép đùn

1

Chiếc

8

Thiết bị chỉnh sửa

1

Bộ

9

Que hàn

1

Bộ

10

Hệ thống điều khiển

1

Bộ

11

Thiết bị bảo vệ

12

Hộp phụ tùng

Thông số thiết bị

L / D 33：1

38CrMoAlA

Xử lý

0,4-0,7mm , độ giòn ≦ Lv2

Lò gia nhiệt

27 kw

Điều khiển gia nhiệt

ZLYJ200-12.5-Ⅰ

12.5：1

Làm mát

Thùng làm mát nước tuần hoàn

Chuyển tốc

37 kw động cơ biến tần

Chuyển tốc

5〜90RPM

Hình thức

40CR

Φ3 ~ 3,5mm

Lò gia nhiệt

4,5kw

Khu vực gia nhiệt

1 khu

Kiểu ống

1750 mm

Khoảng cách khe hở

A1.2133 ( nhập khẩu của Germeny)

Mặt trong

Thiết bị gia nhiệt làm bằng gốm sứ, có công suất 16 kw, có 5 khu gia nhiệt

Động cơ

0.75 kw ( trước sau)

Chất liệu

100 mm

Đường ống

1 bộ

Hình thức

Thiết bị điều khiển nhiệt độ

Điều khiển

Công tắc tơ AC hoặc SSR

Cặp nhiệt điện

8 cái

Hình thức

φ1300mm

Điều khiển khí nở

Phương thức thủ công

EPC

Khởi động thiết bị thả cuộn, phạm vi ±75mm, động cơ sensor tự động EPC.

Cấu trúc

Ø500mm

Hình thức mở cuộn

3 inch

Thiết bị chỉnh sửa

Thủ công

Trục nở khí

1 bộ

Vòng trượt dẫn điện

1 bộ

Con lăn làm mát, Đường kính

Bằng nước bên trong và bề mặt mạ crôm cứng , có khớp xoay

Con lăn khí nén

φ2150mm, mạ crom cứng , đầu nối có khớp xoay

– Con lăn dân hướng 1 con , đường kính

5.5 kw, động cơ chuyển đổi tần số AC

Ổ đĩa

Bộ chuyển đổi tần số

Thiết bị cắt cạnh

1 bộ

Con lăn thép

1 bộ.

Con lăn điều chỉnh đường kính

Trục vít điều chỉnh thiết bị cắt ngang.

Kết cấu

φ1200mm

Đường kính con lăn thu cuộn

Sử dụng con lăn ổ đĩa xi lanh ma sát đáy nổi ( định vị tuyến tính và điều chỉnh áp suất chính xác) để cảm biến lực căng

Trục gá

Công suất 5,5 kw, động cơ chuyển đổi tần số .

Xoay chuyển

Động cơ điện, ổ đĩa máy giảm tốc

Thiết bị kết nối màng

Cài đặt sẵn trục thu cuộn mới , tự động thay đổi cuộn. Sử dụng xi lanh không trục để cắt tốc độ nhanh .

Trục nở khí

1 bộ

Con lăn điều chỉnh khí nén

1 bộ

Bộ biến tần điều khiển dự liệu toàn bộ máy

Con lăn lạnh, Con lăn nén khí và con lăn dẫn hướng.

Động cơ truyền động

Tháo cuộn, đùn, trộn, kéo, cuộn bằng động cơ chuyển đổi tần số, quay bằng động cơ phanh bánh răng

Điện

Lắp đặt nắp chụp bảo vệ và bàn máy khi cần thiết

Bộ chuyển đổi tần số

Shanghai

Thiết bị chỉnh sửa lổi

Changzhou

Các bộ phận điện khác

CHINT

STT

Hệ thống điện, dây điện đấu nối đến máy

02

Hệ thống cấp khí, đường khí vào máy

04

Hệ thống xả thải

STT

Nhà xưởng mặt bằng đạt tiêu chuẩn để vận hành

02

Nước

04

Dụng cụ nâng hạ
