| Loại máy |

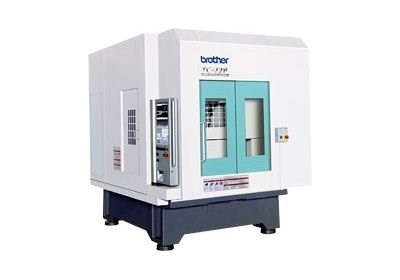

TC-32B QT |
12,000min
specifications |
16,000min
specifications |
| Hệ điều hành CNC |
CNC-B00 |
| Hành trình |
Trục X
[mm (inch)] |
550 (21.7) |
Trục Y
[mm (inch)] |
400 (15.7) |
Trục Z
[mm (inch)] |
415 (16.3) |
| Khoảng cách từ bàn máy đến đầu trục chính[mm (inch)] |
645 (25.4) |
| Bàn máy |
Kích thước[mm (inch)] |
600 x 425 (23.6 x 16.7) (1 hướng ) |
| Tải trọng lớn nhất[kg (lbs)] |
200 (441) (1 hướng) |
Đường kính gia công.Max
[mm (inch)] |
1,200 (47.2) |
Thời gian xoay bàn
[sec.] |
3.4/180° |
| Độ chính xác lập lại của bàn[mm (inch)] |
0.01 (0.0004) |
| Trục chính |
Tốc độ [min-1] |
12 - 12,000 |
16 - 16,000 |
Tốc độ gia công ren
[min-1] |
Max. 8,000 |
| Lỗ taro ren |
Tùy thuộc vào đặc tính của máy |
| Bước tiến |
Tốc độ tiến nhanh trục
X x Y x Z [m(inch)/min]
|
70 x 70 x 70 (2,756 x 2,756 x 2,756) |
Bước tiến gia công
[mm(inch)/min] |
1 - 20,000 (0.04 - 787.4) |
| Đầu xoay dao |
Loại trục dao |
Tùy thuộc vào đặc tính của máy |
| Loại đầu chốt kéo |
Tùy thuộc vào đặc tính của máy |
Số đầu dao
[pcs.] |
18 (+1) / 26 (+1) |
| Đường kính dao .Max[mm (inch)] |
0 - 30 (0 - 1.2) / D46 (1.8) ,
30 - 200 (1.2 - 7.9) / D55 (2.2) (Large tool D125 (4.9)) |
Chiều dài dao.Max
[mm (inch)] |
200 (7.9) |
|
Trọng lượng dao.Max
[kg (lbs)]
|
3.5 (7.7) |
| Lựa chọn dao |
Lựa chọn nhanh ngẫu nhiên |
| Sự thay dao |
Dao thay dao
[sec.] |
0.9 (BT NC5, small dia.), 1.1 (HSK, small dia.) |
| Dao thay xong[sec.] |
2.0 (BT NC5, small dia.), 2.2 (HSK, small dia.) |
| Động cơ |
Động cơ trục chính[kW] |
11/ 6 |
10/ 7.3 |
Động cơ trục gia công
[kW] |
1.3 (X, Y, Z) |
| Nguồn điện |
Nguồn điện |
AC3Φ, 50/60Hz±1Hz |
Công suất
[kVA] |
16 (Max. 32) |
18 (Max. 37) |
| Nguồn khí |
Áp suất khí |
0.4MPa - 0.6MPa |
| Lưu lượng khí |
100 L/min |
| Kích thước máy |
Chiều cao
[mm (inch)] |
2,360 (92.9) |
Kích thước sàn máy
[mm (inch)] |
1,890 x 3,669 (74.4 x 144.4) |
Trọng lượng
[kg (lbs)] |
4,500 (9,921) |
| Độ chính xác |
Độ chính xác kích thước[mm (inch)] |
0.005 / 300 (0.0002 / 11.8) |
Độ chính xác lập lại
[mm (inch)] |
± 0.003 (± 0.00012) |
