Thông tin sản phẩm

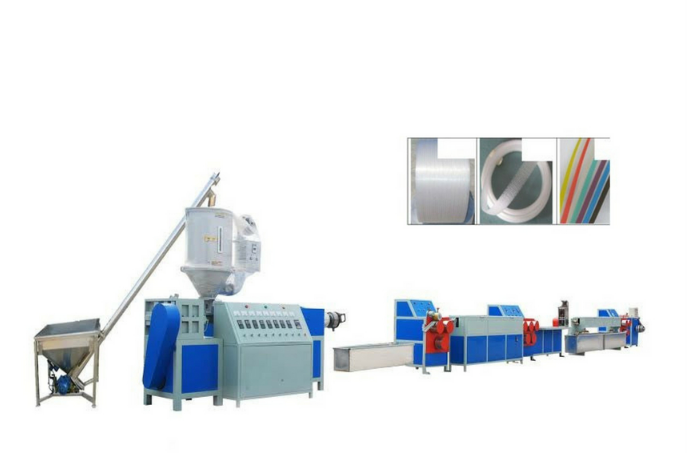

Dây chuyền sản xuất dây buộc nhựa PP
I. Đặc điểm sản phẩm máy làm dây đai nhựa:
1. Sử dụng công nghệ sản xuất dây đai nhựa tiên tiến, chất lượng sản phẩm ổn định ( lấy 12006 làm ví dụ, chênh lệch độ dày ±0.08mm, chênh lệch độ rộng ±0.7mm, phù hợp với tiêu chuẩn quốc gia);
2. Cùng yêu cầu về chất lượng, sản phẩm này có sức cạnh tranh thị trường mạnh;
3. Hoa văn rõ ràng, độ chính xác cao, mỹ quan, thiết diện bằng phẳng, màu sắc đẹp;
4. Dây buộc này có thể tái chế sử dụng, không ô nhiễm, phù hợp với yêu cầu bảo vệ môi trường của quốc gia.
5. Chủng loại sản phẩm, màu sắc và hoa văn nhiều, sử dụng thuận tiện.
Hình bên trên là một trong những sản phẩm mà máy có thể sản xuất được:
II. Đặc tính kỹ thuật thông dụng:
1. Số dây sản xuất: 1 dây.
2. Kích thước sản xuất: Rộng: 8-18mm Dày: 0.5-1mm (có thể điều chỉnh).
3. Sản lượng sản xuất: 40kg/h~50kg/h.
4. Yêu cầu nước làm mát: Lượng nước dùng: 5 m3/h ( Nước dùng tuần hoàn) Nhiệt độ nước: <20℃.
5. Lượng điện tiêu hao của thiết bị: 18kw/h
6. Điện áp nguồn điện của thiết bị: 3pha 4 dây 380v 50hz
7. Kích thước thiết bị: Dài: 20m ( Xưởng tốt nhất ko ít hơn 20m, độ rộng không hạn chế)
III. Chi tiết thiết bị:
Model PP-9 Độ dài của máy 20 mét
Công suất motor chính 5.5KW Lượng đùn ra 40-50kg/h
Vận tốc quay máy chủ 30-50r/min Công suất lò sấy 5KW
Đường kính trục vít 75mm Tỉ lệ độ dài đường kính 28:1
Công suất máy dập nổi 1.5kw Công suất hộp hồi lửa 3kw
Công suất máy sấy 4.8KW Dung lượng sấy 75kg
Công suất motor kéo 1 1.5KW Công suất motor kéo 2 4KW
Độ rộng thích hợp của dây buộc. 8-18mm Độ dày thích hợp 0.5-1mm
Nguyên liệu thích hợp PP, nguyên liệu tái sinh PP Nguyên liệu lấp đầy thích hợp 填充拇料
Sản lượng 40kw/h~50kg/h Nhân công 1-2người/ ca
Trọng lượng cả tổ máy 5000kg Tổng công suất 18KW
III. Biểu bố trí
No. Tên thiết bị Số lượng Chú thích
1. Máy đùn máy chủ 1 bộ PP-SJ75/28
2. Máy sấy 1 bộ SHD-75
3. Thùng nước làm mát 1 bộ Thép tấm
4. Hộp kéo 3 trục 1 bộ Biến tần điều tốc
5. Lò sấy gia nhiệt 1 bộ Điều chỉnh nhiệt độ tự động
6. Hộp kéo 5 cuộn 1 bộ Biến tần điều tốc
7. Hộp hồi lửa 1 bộ Điều chỉnh tốc độ toàn tự động
8. Thùng nước làm mát 1 bộ Thép tấm
9. Hộp kéo 3 trục 1 bộ Moment điều tốc
10. Máy thu cuộn đa quy cách 1 bộ
11. Tủ điện 1 bộ Thiết bị điều khiển nhiệt độ số
12. Máy nạp nguyên liệu 1 bộ
13. Máy dập nổi 1 bộ
Tổng: 13 bộ
Chú thích: Phụ kiện như: máy đo, thiết bị điện… bố trí bên trong.
IV. Tham số kỹ thuật:
1. Máy đùn máy chủ: Đường kính trục vít:∮ 75 mm Tỉ lệ đường kính dài trục vít :28:1-
Kết cấu trục vít: Loại chuyên dùng choPP ưu hóa Chất liệu trục vít: 38CrMoAl.
Kết cấu máy giảm tốc: Loại chuyên dụng tiêu chuẩn 350 Phương thức gia nhiệt: thiết bị gia nhiệt đúc nhôm điện gia nhiệt.
Phương thức điều khiển nhiệt độ: Điều khiển nhiệt độ toàn tự động Vật liệu đầu máy: Thép hợp kim chuyên dùng cho khuôn.
2. Máy nạp nguyên liệu: Công suất máy nạp liệu tự động: 1.5kw Lượng nguyên liệu nạp: 200Kg/h.
Dung tích phễu nguyên liệu sấy khô chống ướt: 75L
3. Máy sấy: Mã: SHD-75 công suất: 4.8kw
Nhiệt độ sấy khô: PP:80℃ PVC:70℃
4. Thùng nước làm mát: vật liệu thân thùng: thép tấm Độ dài thùng nước: 1700mm
Đặc điểm kết cấu: toàn bộ dạng bồn tắm Chất môi giới làm mát: Nước.
5. Hộp kéo 3 trục: Số lượng trục kéo: 3 cái Quy cách trục kéo: đường kính x độ dài=220x120mm
Tốc độ kéo: 3-40m/min Công suất motor bánh răng:1.5kw Phương thức điều tốc: Biến tần điều tốc.
6. Tủ sấy gia nhiệt: Độ dài tủ sấy: 2200mm Công suất gia nhiệt: 5kw
Phương thức điều khiển nhiệt độ: Điều khiển nhiệt độ toàn tự động.
7. Hộp kéo 5 cuộn: Số lượng trục kéo: 5 cái Quy cách trục kéo: đường kính x độ dài = 220x120mm
Tốc độ kéo: 3-40m/min Công suất motor bánh răng: 4kw Phương thức điều tốc: Biến tần điều tốc.
8. Tủ hồi lửa: Độ dài: 3000mm công suất gia nhiệt: 3kw Phương thức điều khiển nhiệt độ: điều khiển nhiệt độ toàn tự động.
9. Thùng nước làm mát: Vật liệu thân thùng: thép tấm Độ dài thùng nước: 4000mm.
Đặc điểm kết cấu: toàn bộ dạng bồn tắm chất môi giới làm mát: Nước.
10. Hộp kéo 3 trục: Số lượng trục kéo: 3 cái Quy cách kéo: đường kính x độ dài= 220 x 120mm.
Tốc độ kéo: 3-40m/min Motor moment điều tốc 25n/m.
11. Máy dập nổi: Máy dập nổi loại hiệu chỉnh siêu mỏng chính xác Motor dẫn động: 1.5kw.
12. Máy thu cuộn: Motor moment dẫn động 4n/m thích hợp dùng với thu cuộn dây buộc nhiều quy cách.
13. Tủ điện: Phụ kiện điều khiển điện chủ yếu sử dụng sản phẩm nhãn hiệu nổi tiếng, thao tác đơn giản, điều khiển chính xác, tính năng ổn định.
