Thông tin sản phẩm
Đặc điểm:

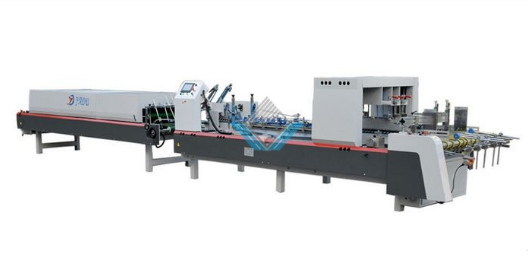

Máy dán hộp sóng 3 lớp là mã máy dán đa năng dán các hộp có kích thước lớn chất liệu duplex, ivory và đặc biệt để dán các loại sóng 3 lớp. Máy có chức năng dán cạnh không dán đáy.
Kích thước dán hộp
Thông số kỹ thuật Máy dán hộp sóng 3 lớp:
|
Mã máy
|
YD-1200BT
|
|
Kích thước dán A
|
100 x 1200mm
|
| Kích thước dán cạnh B |
60 – 900mm
|
|
Tốc độ tối đa
|
300m/phút (tuỳ khổ giấy, định lượng giấy, kiểu dán)
|
|
Tốc độ nhấp khi điều chỉnh
|
20m/phút (tuỳ khổ giấy, định lượng giấy, kiểu dán)
|
|
Độ dày hộp gấp
|
20mm
|
|
Định lượng giấy
|
200-800g/m²; Bìa: giấy E.F.N gợn sóng.
|
| Công suất |
6.3kw
|
|
Áp lực khí
|
6bar dùng cho phần băng tải ép, phần đếm sản phẩm.
|
|
Lưu lượng khí
|
10m3/giờ
|
Giới thiệu về các thiết bị cơ bản trên Máy dán hộp sóng 3 lớp:
- Bộ phận nạp giấy
– Phần nạp giấy sử dụng dây đai nạp giấy nhập khẩu để tăng độ ma sát của sản phẩm và làm cho đầu ra giấy ổn định hơn.
– Được trang bị một bộ động cơ rung cường độ cao, có thể làm cho việc nạp giấy mượt hơn và ổn định hơn thông qua rung và chống dính 2 tờ giấy
– Dao nạp giấy và đòn bẩy cố định trái và phải được di chuyển lên xuống bằng khí nén và thao tác mạnh mẽ.
– Biến tần điều khiển biến tần độc lập, giao giấy chính xác.
– Dây nhập khẩu từ Nhật Bản.
– Sử dụng vòng bi NSK của Nhật Bản, NTN của Nhật Bản, Jingshengda
- Bộ phận dán
– Bộ phận gấp được kéo dài hơn so với các máy khác. Băng tải được làm bằng một màng polyamide mạnh mẽ và cao su tổng hợp đặc biệt có khả năng chống mài mòn cao.
– Ba bộ thiết kế đường ray bên trong, có thể chuyển đổi việc sản xuất hàng khác nhau, có tính linh hoạt mạnh mẽ.
– Thiết bị bánh xe định vị ở bên ngoài kiểm soát kích thước của hộp để ngăn ngừa biến dạng trong quá trình định vị.
– Chuyển động bằng dây đai của Mỹ.
- Phần ra sản phẩm ép
– Băng tải được điều khiển bởi một động cơ riêng biệt.
– Liên kết tỷ lệ trước-sau của toàn bộ máy, tỷ lệ tăng tốc và giảm tốc nhanh và chậm đồng thời, giúp giảm yêu cầu vận hành cho kỹ thuật viên, tiết kiệm thời gian vận hành và phù hợp với hoạt động của con người.
– Chuyển động bằng dây đai của Mỹ.
- Phần băng tải ép
– Áp suất khí nén có thể được điều chỉnh độc lập, thùng carton có thể được điều áp vừa phải, và thành phẩm hoàn hảo hơn.
– Các đai trên và dưới của băng tải thông qua một thiết bị hoạt động, làm cho băng tải chạy đồng bộ hơn khi được điều áp.
– Vành đai bên trong của toàn bộ máy áp dụng công nghệ ray dẫn hướng để cải thiện sự ổn định sản xuất. Bánh xe dẫn hướng vành đai được thiết kế với độ chính xác cao và không di chuyển.
- Hệ thống điện
– Điều khiển PLC, điều chỉnh màn hình cảm ứng giao diện FMI, liên kết tỷ lệ trước-sau
– PLC sử dụng thương hiệu FATEK Đài Loan
– Giao diện (Màn hình) sử dụng thương hiệu Đài Loan Weilun
– Các thiết bị điện chính được nhập khẩu từ Pháp và Nhật.
– Thiết bị điện IDEC (Hequan)
Bảng cấu hình và số lượng trên Máy dán hộp sóng 3 lớp:
| Tên cấu hình |
Số lượng |
Sản xuất
|
| Đầu nạp giấy |
7 dây |
Nhật Bản NITTA
|
|
Bộ phận gấp/dán
|
13 dây |
Ý
|
|
Dây đai đồng bộ
|
4 dây |
Mỹ
|
|
Động cơ chính
|
1 cái |
Mindong
|
| Động cơ trục vít |
5 cái |
Đại học Trung Sơn
|
|
Bộ chuyển đổi tần số
|
3 cái |
Pháp Schneider
|
|
Động cơ phía sau
|
1 cái |
Đài Loan
|
|
PLC
|
1 cái |
Yonghong
|
|
Màn hình cảm ứng
|
1 cái |
Đài Loan-Hong Yong
|
|
Băng tải ép
|
Trung Quốc
|
| Vòng bi |
NSK của Nhật Bản, NTN của Nhật Bản, Jingshengda
|
|
Trục mạ Chrome
|
Thanh trục chịu lực sau khi tôi cứng được mạ crom
|
|
Thanh chịu lực ngang
|
Sử dụng nhôm đúc áp lực sau đó xử lý phun cát chống oxi hóa
|
|
Con lăn
|
Mài hình trụ, mạ kẽm
|
|
Đĩa bôi keo dán
|
Sản xuất bằng thép không gỉ có độ bền cao
|
|
Vách máy
|
Dày 16mm thép chịu lực 45
|
|
Vách máy bên trong
|
Dày 14mm thép chịu lực 45
|
