Thông tin sản phẩm
Dây chuyền sản xuất giấy a4 có thể sản xuất ra nhiều loại giấy với mục đích sử dụng khác nhau. Chẳng hạn như giấy ăn, giấy viết, giấy bìa, giấy vệ sinh… Tùy theo nhu cầu mà có thể đáp ứng tốt nhất.

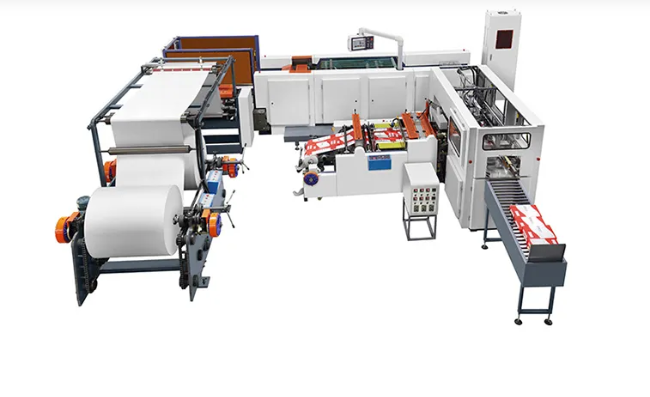

MÁY CHIA KHỔ GIẤY A4
1. Chân nâng cuộn giấy
2 bộ chân nâng cuộn giấy có tải, 2 bộ + 1 chân đế đặt cuộn giấy có tải + 1 bộ (hệ thống thủy lực không trục )
– Đường kính cuộn giấy tối đa: Ф1500mm
– Chiều rộng cuộn giấy tối đa: Ф850mm
– Nguyên liệu làm chân nâng cuộn giấy: Gang
-Thiết bị ly hợp: Kiểm soát phanh bằng khí nén.
-Điều chỉnh cánh tay kẹp: Điều chỉnh thủ công bằng áp suất dầu.
-Lõi cuộn giấy yêu cầu: 3 ”(76,2mm) hoặc 6” (152,4mm) hoặc theo nhu cầu của khách hàng.
2. Hệ thống kiểm soát lực căng tự động
Khi giấy thông cảm ứng tự động vận chuyển,
hệ thống điều khiển PLC để tăng tải phanh, tăng hoặc giảm lực căng điều khiển độ căng giấy tự động.
3. Bộ phận dao cắt độ chính xác cao
– Dao trên và dao dưới sử dụng dao quay nên độ chính xác cắt rất cao.
– Thiết bị chống cong: Bao gồm một bộ thanh vuông và con lăn thép, khi giấy cong qua đơn vị cắt cạnh giấy có thể điều chỉnh giấy vuông và để giấy phẳng.
– 5 bộ dao chia:
Dao xén trên được tạo bởi áp suất không khí và lò xo.
Dao dưới kết nối với bi bạc (đường kính là Ф180mm) và di chuyển bằng lò xo.
Dao tròn trên và dưới được chế tạo bởi SKH.
Dao xén dưới (đường kính là Ф202mm) và truyền động bằng dây băng tải đồng pha.
Dao xén dưới là 5 nhóm, mỗi nhóm đều gắn dao cắt cạnh.
Con lăn trên: Ф200 * 1100mm (bọc cao su)
Con lăn dưới: Ф400 * 1100mm (chống trượt).
– Số nhóm dao cắt:
Dao cắt trên: 2 bộ, 1100mm
Dao cắt dưới: 2 bộ, 1100mm
– Bộ truyền động : Truyền động bằng băng tải và bi bạc có độ chính xác cao.
4. Bộ phận băng tải ( Loại A-4)
– Vận chuyển bằng phẳng và thiết bị chồng chéo
– Băng tải vận chuyển tốc độ cao và gắn con lăn đè giấy. Băng tải trên và dưới giấy áp lực tương ứng, độ căng tự động và hệ thống đóng.
-Thiết bị loại bỏ tĩnh (Bao gồm thanh loại bỏ tĩnh và bộ tạo ion ).
Thông số kỹ thuật máy chia khổ A4:
| Mã máy |
|
| Chiều rộng giấy |
Chiều rộng phủ bì 850 mm, chiều rộng giấy là việc: 840 mm |
| Số lần cắt |
4 lần – A4 (cắt ngang 297-cắt dọc 210mm) |
| Đường kính cuộn giấy tối đa |
Ф1500mm |
| Đường kính cuộn giấy tối thiểu |
Ф600mm |
| Đường kính lõi giấy |
3 ”(76,2mm) hoặc 6” (152,4mm) hoặc theo nhu cầu của khách hàng |
| Loại giấy đóng gói |
Giấy photo cao cấp, giấy văn phòng cao cấp, giấy in offset… v.v. |
| Định lượng giấy |
60-100g/m² |
| Chiều dài cắt |
297mm (thiết kế đặc biệt cho giấy A4) |
| Số lượng tờ giấy / ram tối đa |
500 tờ |
| Chiều cao ram giấy |
45-55mm |
| Tốc độ sản xuất tối đa |
0-250m / phút (phụ thuộc vào chất lượng giấy tốc độ sẽ khác nhau) |
| Độ dày cắt |
500g/m² (5 cuộn×100g/m²) |
| Độ chính xác cắt |
Sai số cho phép ±0.2mm |
| Điều kiện cắt |
Tốc độ cắt không thay đổi , lõi giấy không bị móp méokhông đứt đoạn, cắt tất cả giấy cùng một lúc và yêu cầu giấy phải đủ điều kiện. |
| Nguồn điện chính |
3*380V /50HZ |
| Điện áp |
220V AC /24V DC |
| Công suất |
34 kw |
| Nguồn khí tiêu hao |
300NL/phút
(Khách hàng chuẩn bị nguồn hơi vào máy)
|
| Áp suất khí |
6 bar |
| Tiêu chuẩn an toàn |
Thiết kế theo tiêu chuẩn an toàn hiện hành |
