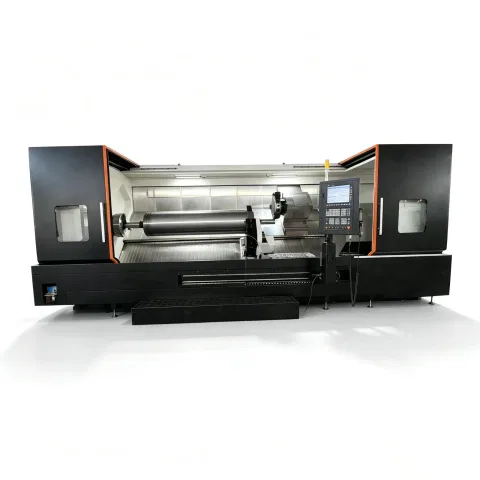

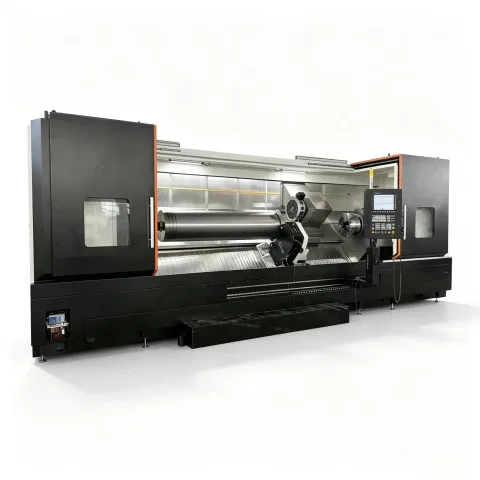

Trung tâm tiện phay CNC nằm ngang dạng phẳng TCK630
- Thương hiệu
- Hãng khác
- Bảo hành
- 12 Tháng
Khu vực này chưa có chi nhánh còn hàng — chọn khu vực khác hoặc đặt hàng online.
Thông số kỹ thuật
| Thương hiệu | Hãng khác |
|---|---|
| Bảo hành | 12 Tháng |
Đặc điểm nổi bật
Trung tâm tiện phay TCK630 là giải pháp gia công CNC đa năng dành cho các xưởng cơ khí cần xử lý nhiều nguyên công trên cùng một máy. Thiết bị tích hợp tiện, phay, khoan và taro trong một lần gá đặt. Thiết kế giường ngang dạng phẳng hỗ trợ tiếp cận khu vực làm việc thuận tiện. Kết cấu gang chắc chắn giúp máy phù hợp với nhu cầu gia công nhiều loại chi tiết cơ khí.
Nội dung chính

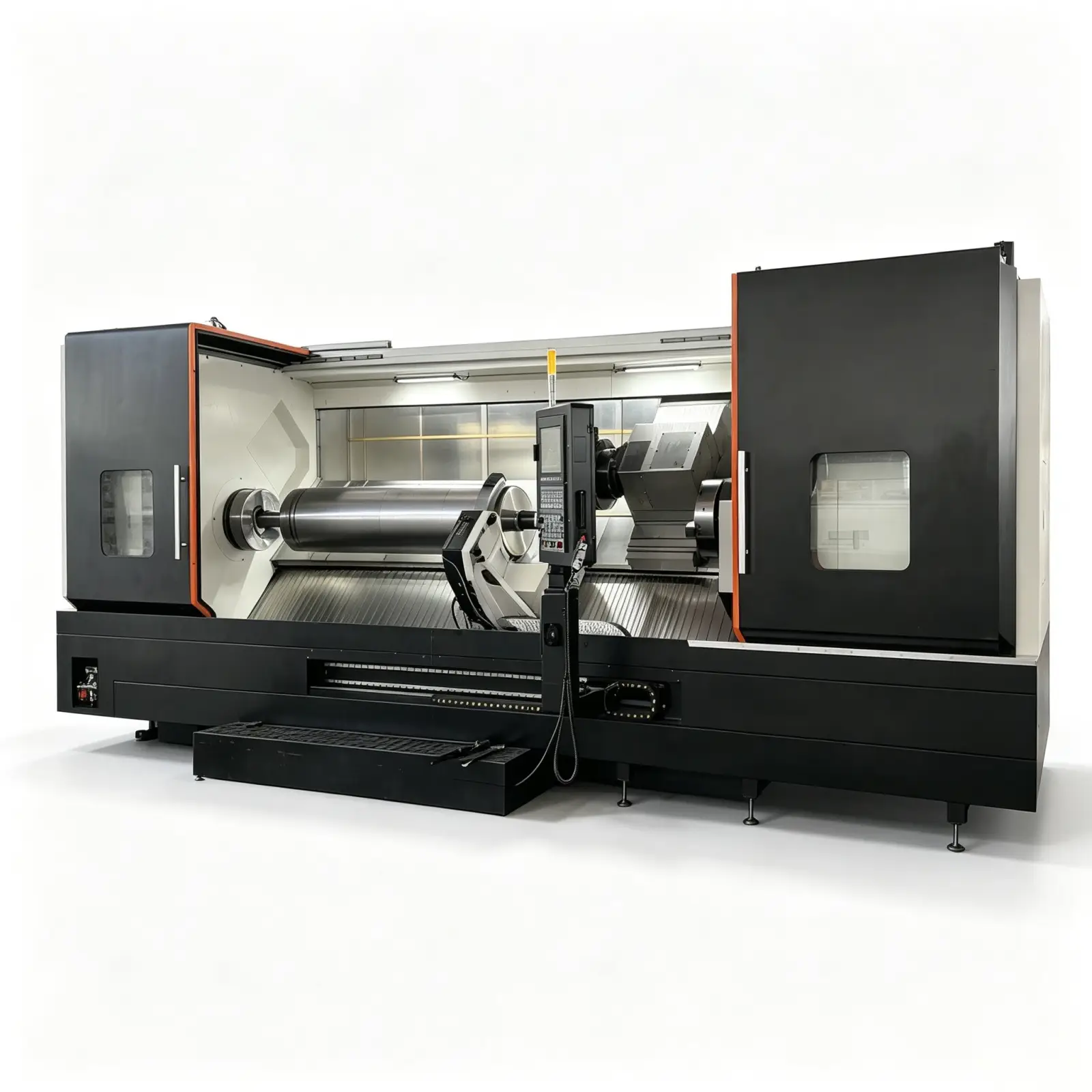

TỔNG QUAN VỀ TRUNG TÂM TIỆN PHAY TCK630
TCK630 là dòng máy CNC tích hợp nhiều chức năng gia công. Máy hỗ trợ tiện, phay, khoan và taro trên cùng một nền tảng. Nhờ đó, xưởng sản xuất có thể giảm số lần chuyển phôi giữa các máy.
Thiết bị hướng đến nhu cầu gia công chi tiết có kích thước trung bình đến lớn. Máy có thể được sử dụng trong các xưởng cơ khí tổng hợp. Sản phẩm cũng phù hợp để cân nhắc cho ngành sản xuất phụ tùng và bảo trì công nghiệp.
Việc kết hợp nhiều nguyên công giúp đơn giản hóa quy trình sản xuất. Máy có thể giảm thời gian gá đặt và hạn chế sai lệch khi định vị lại phôi. Hiệu quả thực tế còn phụ thuộc vào vật liệu, hình dạng chi tiết và cấu hình máy.
ĐẶC ĐIỂM NỔI BẬT CỦA TCK630
Kết Cấu Gang Đúc Chắc Chắn
Khung máy được chế tạo từ gang đúc theo mô tả sản phẩm. Kết cấu này tạo nền tảng vững chắc cho quá trình gia công. Các rãnh dẫn hướng được mài chính xác để hỗ trợ chuyển động của các cụm máy.
Thiết kế chắc chắn giúp hạn chế rung động trong điều kiện vận hành phù hợp. Đây là yếu tố quan trọng khi thực hiện các nguyên công tiện thô và tiện tinh. Người dùng nên lựa chọn chế độ cắt theo vật liệu và dụng cụ.
Tích Hợp Nhiều Nguyên Công
Máy kết hợp tiện, phay, khoan và taro trong một hệ thống. Người vận hành có thể thực hiện nhiều bước gia công mà không cần chuyển phôi sang máy khác. Điều này giúp giảm thao tác trung gian.
Việc hạn chế tháo lắp phôi cũng hỗ trợ duy trì độ chính xác giữa các nguyên công. Tuy nhiên, khả năng thực hiện từng công đoạn cần được xác nhận theo cấu hình thực tế.
Thiết Kế Giường Ngang Dạng Phẳng
Thiết kế mặt phẳng giúp người vận hành tiếp cận khu vực làm việc thuận tiện. Việc nạp phôi và thiết lập dụng cụ cũng có thể đơn giản hơn. Cấu trúc này hỗ trợ công tác vệ sinh và bảo trì định kỳ.
Khi bố trí máy, doanh nghiệp nên tính đến không gian thao tác. Cần chuẩn bị phương án nâng hạ phù hợp với kích thước và khối lượng phôi.
Tháp Dao 12 Vị Trí
Theo thông số được cung cấp, máy có tháp dao gồm 12 trạm. Cấu hình này cho phép bố trí nhiều dụng cụ gia công. Người vận hành có thể chuyển đổi giữa các nguyên công thuận tiện hơn.
Số lượng dụng cụ phù hợp sẽ phụ thuộc vào quy trình sản xuất. Doanh nghiệp nên xác nhận loại tháp dao và khả năng tương thích của dụng cụ trước khi đặt hàng.
Hỗ Trợ Gia Công Đa Năng
Mô tả sản phẩm đề cập đến chức năng trục C. Chức năng này có thể hỗ trợ phay định hình và khoan lệch tâm khi máy được trang bị cấu hình phù hợp.
Doanh nghiệp nên kiểm tra khả năng điều khiển trục C trước khi mua. Việc xác nhận cấu hình giúp bảo đảm máy đáp ứng đúng yêu cầu gia công.
THÔNG SỐ KỸ THUẬT TRUNG TÂM TIỆN PHAY
| Mục | Đơn vị | Giá trị |
|---|---|---|
| Xích đu qua giường | mm | 630 |
| Chiều dài tiện | mm | 1000 / 1500 |
| Tốc độ trục chính tối đa | r/phút | 3000 |
| Đường kính lỗ trục chính | mm | 80 |
| Công suất động cơ trục chính | kw | 11 |
| Loại mũi hình thoi | - | A2-8 |
| Di chuyển theo trục X | mm | 315 |
| Di chuyển theo trục Z | mm | 1000 / 1500 |
| Độ chính xác định vị | mm | 0,01 |
| Độ chính xác định vị lặp lại | mm | 0,003 |
| Số lượng trạm tháp pháo | - | 12 |
| Cân nặng | kg | 5300 |
ỨNG DỤNG CỦA TRUNG TÂM TIỆN PHAY
Gia Công Trục Và Đĩa
TCK630 có thể đáp ứng nhu cầu gia công các chi tiết dạng trục và đĩa. Người dùng cần đối chiếu kích thước phôi với giới hạn làm việc của máy. Các nguyên công cụ thể phụ thuộc vào cấu hình và dụng cụ sử dụng.
Sản Xuất Phụ Tùng Cơ Khí
Máy có thể được cân nhắc trong quy trình sản xuất phụ tùng. Khả năng tích hợp nhiều nguyên công giúp giảm thao tác chuyển phôi. Điều này hữu ích với các chi tiết cần thực hiện nhiều bước gia công.
Xưởng Cơ Khí Tổng Hợp
Các xưởng gia công nhiều loại chi tiết có thể xem xét dòng máy này. Thiết kế mặt phẳng hỗ trợ tiếp cận khu vực làm việc. Tháp dao nhiều vị trí cũng tạo thuận lợi khi thay đổi dụng cụ.
LỢI ÍCH KHI ĐẦU TƯ TCK630
TCK630 hướng đến nhu cầu gia công nhiều nguyên công trên một thiết bị. Cách bố trí này có thể giúp tiết kiệm thời gian gá đặt. Máy cũng giảm nhu cầu chuyển phôi qua nhiều công đoạn độc lập.
Kết cấu gang chắc chắn hỗ trợ độ ổn định trong quá trình vận hành. Tháp dao 12 vị trí giúp bố trí dụng cụ linh hoạt. Thiết kế mặt phẳng còn hỗ trợ thao tác và bảo trì.
Để đánh giá hiệu quả đầu tư, doanh nghiệp nên xem xét sản lượng dự kiến. Cần đối chiếu kích thước chi tiết và yêu cầu dung sai. Chi phí dụng cụ, lắp đặt và bảo dưỡng cũng cần được tính đến.
KINH NGHIỆM LỰA CHỌN MÁY PHÙ HỢP
Trước tiên, hãy xác định kích thước phôi lớn nhất cần gia công. Tiếp theo, kiểm tra chiều dài tiện và hành trình các trục. Các thông số này cần đáp ứng yêu cầu sản xuất thực tế.
Nếu cần phay hoặc khoan lệch tâm, hãy xác nhận cấu hình trục C. Đồng thời, cần làm rõ loại tháp dao và khả năng tương thích dụng cụ. Doanh nghiệp cũng nên yêu cầu xác nhận thông số trước khi ký hợp đồng.
LIÊN HỆ VỚI CHÚNG TÔI ĐỂ ĐƯỢC TƯ VẤN
Bạn đang tìm kiếm giải pháp gia công tiện phay đa năng cho xưởng cơ khí? TCK630 là một lựa chọn đáng cân nhắc.
Hãy liên hệ với chúng tôi để được tư vấn cấu hình và thông số kỹ thuật. Đội ngũ tư vấn sẽ hỗ trợ đối chiếu nhu cầu gia công với khả năng của máy. Qua đó, doanh nghiệp có thể lựa chọn thiết bị phù hợp hơn với kế hoạch sản xuất.
