Trung tâm tiện phay CNC nằm ngang dạng phẳng TCK700
- Thương hiệu
- Hãng khác
- Bảo hành
- 12 Tháng
Khu vực này chưa có chi nhánh còn hàng — chọn khu vực khác hoặc đặt hàng online.
Thông số kỹ thuật
| Thương hiệu | Hãng khác |
|---|---|
| Bảo hành | 12 Tháng |
Đặc điểm nổi bật
Trung tâm tiện phay TCK700 là giải pháp CNC đa năng cho các xưởng cơ khí. Máy kết hợp nhiều nguyên công trên cùng một nền tảng. Khung gang đúc hỗ trợ gia công ổn định. Thiết kế mặt phẳng giúp tiếp cận khu vực làm việc thuận tiện.
Nội dung chính

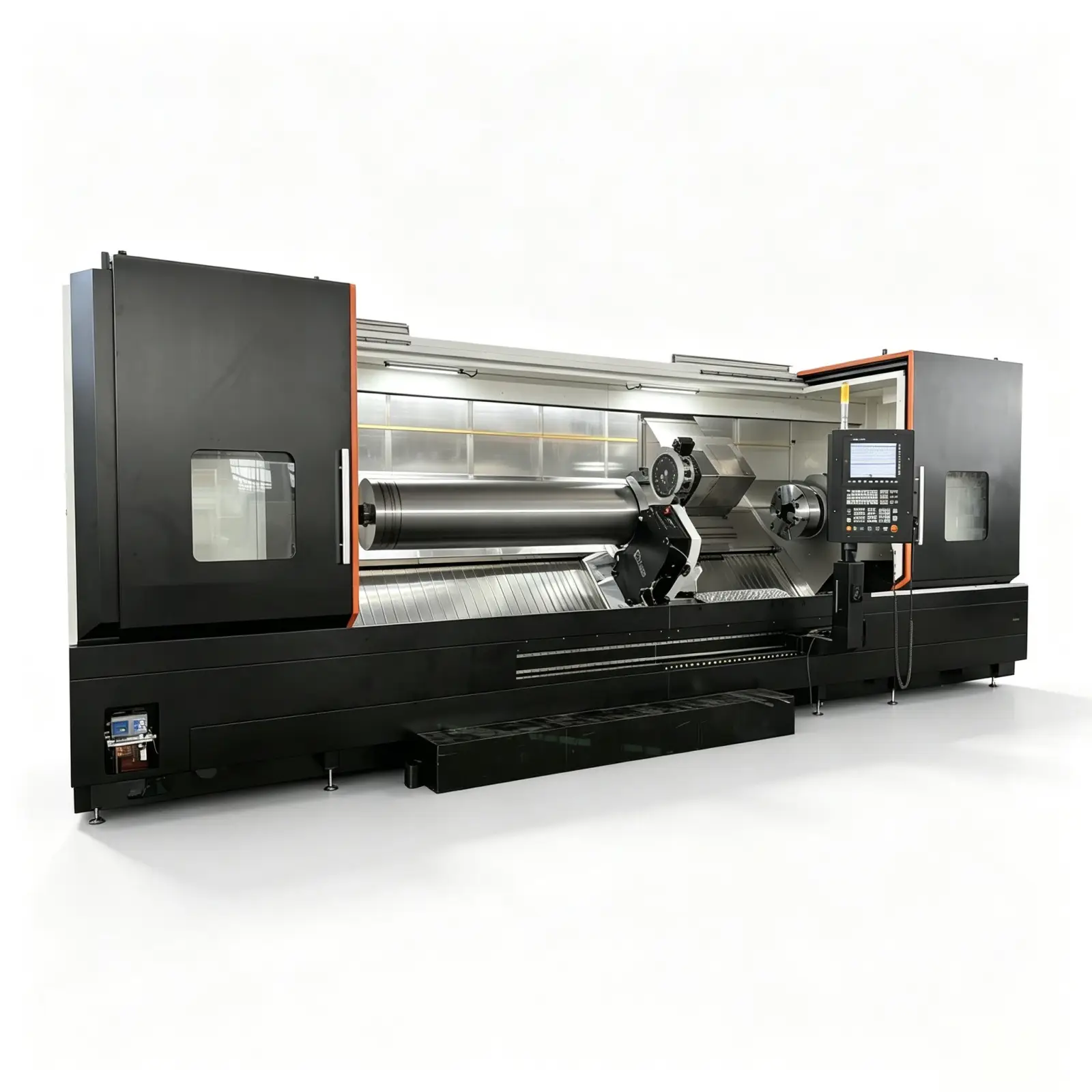

TỔNG QUAN VỀ TRUNG TÂM TIỆN PHAY TCK700
TCK700 được thiết kế để gia công các chi tiết dạng trục, đĩa và linh kiện cơ khí. Máy tích hợp tiện, phay, khoan và taro. Nhờ đó, doanh nghiệp có thể giảm việc chuyển phôi giữa nhiều máy.
Thiết kế giường phẳng giúp người vận hành dễ tiếp cận khu vực gia công. Việc gá phôi và thiết lập dụng cụ cũng thuận tiện hơn. Cấu trúc này phù hợp với các xưởng cần thiết bị linh hoạt.
Khung máy bằng gang đúc tạo nền tảng vững chắc. Các rãnh dẫn hướng được mô tả là mài chính xác. Những đặc điểm này hỗ trợ độ ổn định trong quá trình gia công.
ĐẶC ĐIỂM NỔI BẬT CỦA TCK700
Khung Máy Gang Đúc Chắc Chắn
TCK700 sử dụng khung máy bằng gang đúc theo mô tả sản phẩm. Kết cấu này hỗ trợ độ cứng vững khi cắt. Máy có thể đáp ứng nhu cầu gia công chi tiết phù hợp với giới hạn kỹ thuật.
Độ ổn định của thân máy góp phần hạn chế rung động. Điều này có thể hỗ trợ chất lượng bề mặt và độ bền dao cụ. Hiệu quả thực tế còn phụ thuộc vào vật liệu và chế độ cắt.
Thiết Kế Mặt Phẳng Dễ Thao Tác
Thiết kế mặt phẳng giúp người vận hành tiếp cận khu vực làm việc thuận tiện. Việc gá đặt phôi và thay dụng cụ cũng dễ thao tác hơn. Cấu trúc này hỗ trợ công việc bảo trì định kỳ.
Với các xưởng có nhiều loại chi tiết, khả năng tiếp cận máy là một lợi thế. Doanh nghiệp vẫn cần kiểm tra không gian lắp đặt và phương án nạp phôi trước khi lựa chọn.
Tích Hợp Tiện, Phay, Khoan Và Taro
Máy kết hợp nhiều nguyên công trên cùng một hệ thống CNC. Điều này giúp giảm nhu cầu chuyển phôi giữa các máy riêng biệt. Quy trình sản xuất cũng có thể được tổ chức gọn hơn.
Việc gia công trong một lần gá đặt giúp hạn chế sai lệch khi định vị lại. Máy có thể xử lý nhiều bề mặt trên cùng chi tiết nếu cấu hình đáp ứng yêu cầu. Khả năng thực hiện từng nguyên công cần được xác nhận với nhà cung cấp.
Trục Chính Và Tháp Dao 12 Vị Trí
TCK700 có đường kính lỗ trục chính 74 mm. Tốc độ trục chính tối đa được cung cấp là 4000 r/phút. Các thông số này cần phù hợp với vật liệu, kích thước phôi và dao cụ sử dụng.
Máy được trang bị tháp dao với 12 trạm theo bảng thông số. Cấu hình này hỗ trợ bố trí nhiều dụng cụ cho các bước gia công. Mô tả sản phẩm cũng đề cập chức năng trục C, phục vụ các nguyên công phay định hình và khoan lệch tâm khi cấu hình thực tế đáp ứng.
Hướng Đến Chi Phí Bảo Trì Hợp Lý
Cấu trúc máy truyền thống giúp việc tiếp cận các khu vực làm việc thuận tiện. Thiết kế đơn giản cũng có thể hỗ trợ công tác kiểm tra và bảo dưỡng.
Chi phí vận hành thực tế phụ thuộc vào tần suất sử dụng và điều kiện làm việc. Doanh nghiệp nên tìm hiểu lịch bảo trì, linh kiện thay thế và dịch vụ kỹ thuật trước khi đầu tư.
THÔNG SỐ KỸ THUẬT TCK700
| Mục | Đơn vị | Giá trị |
|---|---|---|
| Xích đu qua giường | mm | 700 |
| Chiều dài tiện | mm | 1000~4000 |
| Tốc độ trục chính tối đa | r/phút | 4000 |
| Đường kính lỗ trục chính | mm | 74 |
| Công suất động cơ trục chính | kw | 11 |
| Loại mũi hình thoi | - | A2-8 |
| Di chuyển theo trục X | mm | 250 |
| Di chuyển theo trục Z | mm | 800 |
| Độ chính xác định vị | mm | 0,01 |
| Độ chính xác định vị lặp lại | mm | 0,004 |
| Số lượng trạm tháp pháo | - | 12 |
| Cân nặng | kg | 5000 |
ỨNG DỤNG CỦA TRUNG TÂM TIỆN PHAY
TCK700 có thể được xem xét cho nhiều nhu cầu gia công cơ khí. Phạm vi sử dụng phụ thuộc vào kích thước phôi và yêu cầu kỹ thuật của từng sản phẩm.
- Cơ khí chế tạo: Gia công các chi tiết dạng trục, đĩa và linh kiện cơ khí.
- Ngành ô tô: Hỗ trợ sản xuất các chi tiết phù hợp với giới hạn máy.
- Xưởng bảo dưỡng: Gia công chi tiết thay thế và phục vụ sửa chữa.
- Sản xuất công nghiệp: Kết hợp nhiều nguyên công để giảm thời gian chuyển phôi.
Trước khi lựa chọn, doanh nghiệp cần xác định đường kính và chiều dài chi tiết. Hành trình trục cũng phải phù hợp với yêu cầu gia công. Với sản phẩm có dung sai chặt, nên chạy thử mẫu để đánh giá kết quả.
LỢI ÍCH KHI ĐẦU TƯ TCK700
Tích hợp nhiều nguyên công giúp đơn giản hóa quy trình sản xuất. Máy có thể giảm thời gian gá đặt và chuyển phôi. Điều này hỗ trợ nâng cao hiệu quả sử dụng thiết bị.
Thiết kế mặt phẳng giúp tiếp cận khu vực làm việc thuận tiện. Khung gang đúc hỗ trợ độ cứng vững. Tháp dao 12 vị trí cũng tạo điều kiện bố trí nhiều dụng cụ.
Để đánh giá hiệu quả đầu tư, doanh nghiệp nên tính thời gian chu kỳ và chi phí dao cụ. Chi phí bảo trì và nhân công cũng cần được xem xét. So sánh với quy trình hiện tại sẽ giúp xác định lợi ích thực tế.
KINH NGHIỆM LỰA CHỌN TRUNG TÂM TIỆN PHAY
Trước tiên, hãy xác định kích thước lớn nhất của chi tiết. Sau đó, đối chiếu chiều dài tiện và hành trình trục Z. Đường kính lỗ trục chính cũng cần phù hợp với phôi.
Nếu cần phay hoặc khoan lệch tâm, hãy xác nhận chức năng trục C. Đồng thời, kiểm tra cấu hình tháp dao và các chức năng đi kèm. Không nên mặc định mọi tùy chọn đều có sẵn trên máy tiêu chuẩn.
Doanh nghiệp nên kiểm tra độ chính xác trong quá trình nghiệm thu. Hãy tìm hiểu chế độ bảo hành và khả năng cung cấp linh kiện. Chạy thử chi tiết thực tế sẽ giúp đánh giá mức độ phù hợp.
LIÊN HỆ VỚI CHÚNG TÔI ĐỂ ĐƯỢC TƯ VẤN
TCK700 là lựa chọn đáng cân nhắc cho các xưởng cần máy CNC đa năng. Thiết kế mặt phẳng giúp thao tác thuận tiện. Khả năng kết hợp nhiều nguyên công hỗ trợ tối ưu quy trình gia công.
Hãy liên hệ với chúng tôi để được tư vấn cấu hình phù hợp. Đội ngũ kỹ thuật có thể hỗ trợ đối chiếu thông số với nhu cầu thực tế. Qua đó, doanh nghiệp có thêm cơ sở lựa chọn thiết bị hiệu quả.
