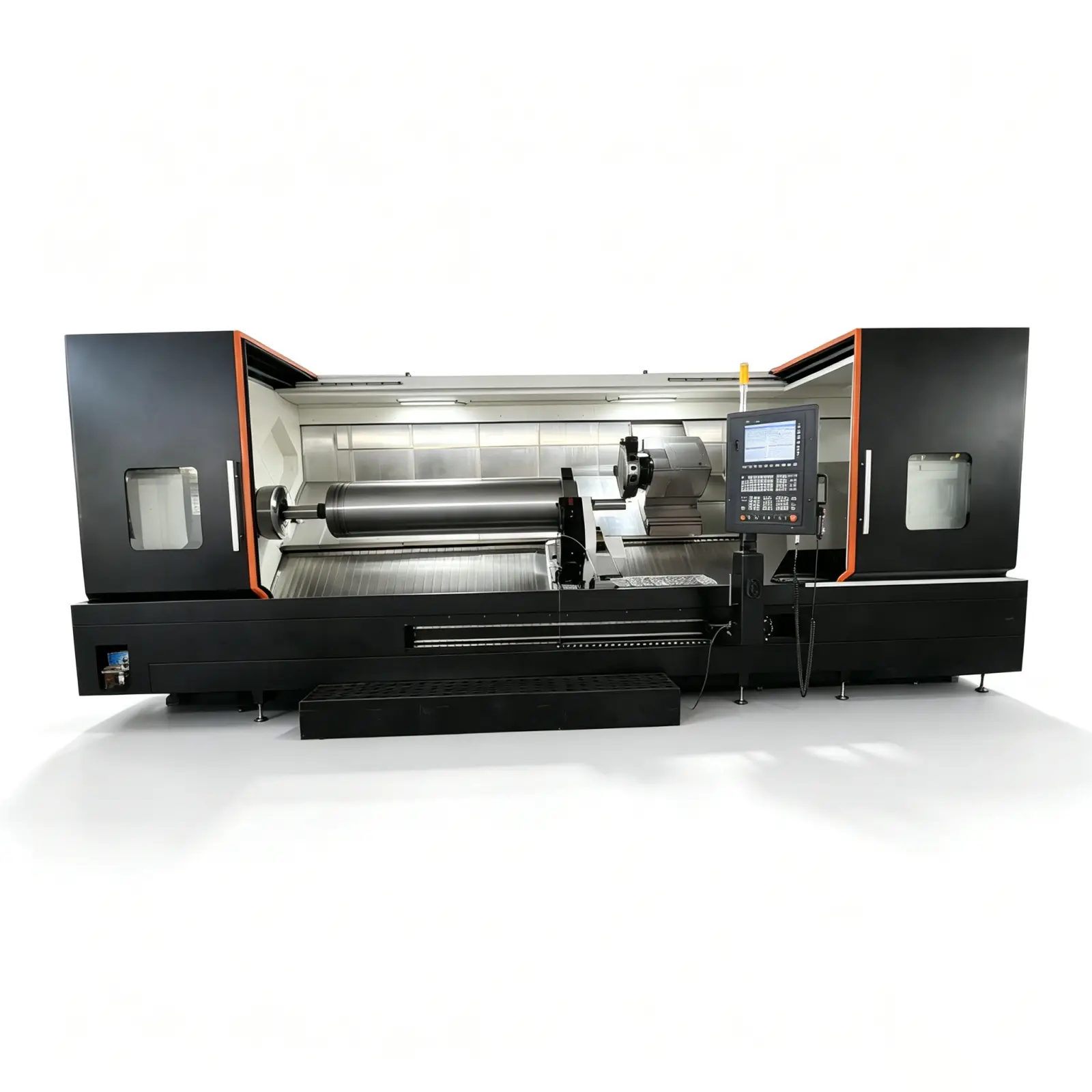

Trung tâm tiện phay CNC nằm ngang dạng phẳng TCK500

Thông số kỹ thuật

Thương hiệu	Hãng khác
Bảo hành	12 Tháng

Đặc điểm nổi bật

Trung tâm tiện phay TCK500 là giải pháp gia công CNC đa năng cho các xưởng cơ khí. Máy kết hợp tiện, phay, khoan và taro trên cùng một hệ thống. Thiết kế giường phẳng giúp thuận tiện khi thiết lập dụng cụ và nạp phôi. Cấu trúc khung gang chắc chắn hỗ trợ gia công nhiều loại chi tiết.

TỔNG QUAN VỀ TRUNG TÂM TIỆN PHAY TCK500

TCK500 được thiết kế theo cấu trúc giường nằm ngang dạng phẳng. Máy phù hợp với nhu cầu gia công nhiều loại chi tiết cơ khí. Các ứng dụng có thể bao gồm trục, đĩa và chi tiết dạng tròn.

Khung máy bằng gang đúc tạo nền tảng vững chắc cho quá trình vận hành. Thiết kế truyền thống cũng giúp người dùng tiếp cận khu vực làm việc thuận tiện. Nhờ đó, việc gá phôi và thiết lập dụng cụ có thể đơn giản hơn.

Máy kết hợp nhiều nguyên công trên cùng một hệ thống. Người vận hành có thể giảm việc chuyển phôi giữa các máy riêng biệt. Điều này giúp tiết kiệm thời gian thiết lập trong nhiều quy trình sản xuất.

ĐẶC ĐIỂM NỔI BẬT CỦA TCK500

Khung máy bằng gang chắc chắn

Khung máy gang đúc hỗ trợ độ cứng vững trong quá trình gia công. Kết cấu này góp phần hạn chế rung động khi cắt gọt. Đây là yếu tố cần thiết khi gia công các chi tiết cơ khí.

Máy có hệ thống dẫn hướng được mô tả là mài chính xác. Thiết kế này hỗ trợ chuyển động ổn định của các bộ phận. Hiệu quả thực tế còn phụ thuộc vào tình trạng máy và điều kiện vận hành.

Tích hợp tiện, phay, khoan và taro

TCK500 kết hợp nhiều chức năng gia công trên một nền tảng CNC. Máy có thể thực hiện các nguyên công tiện, phay, khoan và taro. Nhờ đó, xưởng có thể giảm số lần gá đặt phôi.

Việc hạn chế chuyển phôi còn giúp giảm nguy cơ sai lệch vị trí. Máy cũng được mô tả với chức năng trục C. Chức năng này hỗ trợ các nguyên công cần kiểm soát vị trí góc của phôi.

Khả năng gia công thực tế phụ thuộc vào cấu hình máy. Doanh nghiệp nên xác nhận chức năng trục C trước khi đặt hàng.

Thiết kế giường phẳng dễ thao tác

Thiết kế giường phẳng giúp người vận hành tiếp cận khu vực làm việc thuận tiện. Việc gá phôi và thiết lập dụng cụ cũng dễ thực hiện hơn. Cấu trúc này hỗ trợ công tác vệ sinh và bảo trì định kỳ.

Máy có thể được xem xét cho nhiều mô hình nhà xưởng. Tuy nhiên, doanh nghiệp cần kiểm tra diện tích lắp đặt. Phương án cấp phôi cũng cần được tính toán trước.

Tháp dao đa vị trí

Theo thông số được cung cấp, máy có tháp dao 8 hoặc 12 trạm. Cấu hình này cho phép bố trí nhiều dụng cụ gia công. Người vận hành có thể giảm thao tác thay dao trong một số quy trình.

Tháp dao phù hợp giúp quá trình chuyển đổi nguyên công thuận tiện hơn. Tuy nhiên, khả năng gia công chi tiết phức tạp còn phụ thuộc vào dao cụ. Doanh nghiệp nên cung cấp bản vẽ để được tư vấn cấu hình.

THÔNG SỐ KỸ THUẬT CỦA TCK500

Mục	Đơn vị	Giá trị
Xích đu qua giường	mm	500
Chiều dài tiện	mm	500~4000
Tốc độ trục chính tối đa	r/phút	2500
Đường kính lỗ trục chính	mm	66
Công suất động cơ trục chính	kw	7.5
Loại mũi hình thoi	-	A2-6
Di chuyển theo trục X	mm	220
Di chuyển theo trục Z	mm	500~4000
Độ chính xác định vị	mm	0,01
Độ chính xác định vị lặp lại	mm	0,002
Số lượng trạm tháp pháo	-	8/12
Cân nặng	kg	4000

LỢI ÍCH KHI SỬ DỤNG TCK500

Tiết kiệm thời gian gia công

Máy tích hợp nhiều nguyên công trên cùng một hệ thống. Nhờ đó, người vận hành có thể giảm thời gian chuyển phôi. Việc thiết lập lại giữa các máy cũng có thể được hạn chế.

Hỗ trợ độ chính xác ổn định

Giảm số lần tháo và gá phôi giúp hạn chế sai lệch vị trí. Kết cấu máy chắc chắn cũng hỗ trợ quá trình cắt gọt. Độ chính xác cuối cùng vẫn phụ thuộc vào dao cụ và chế độ gia công.

Doanh nghiệp nên kiểm tra yêu cầu dung sai trước khi lựa chọn máy. Việc chạy thử trên chi tiết mẫu cũng rất hữu ích.

Tối ưu chi phí đầu tư

Một máy tích hợp nhiều chức năng có thể giảm nhu cầu sử dụng nhiều thiết bị riêng biệt. Cách bố trí này còn giúp tiết kiệm diện tích nhà xưởng. Hiệu quả đầu tư cần được đánh giá theo sản lượng thực tế.

Thuận tiện cho vận hành và bảo trì

Thiết kế giường phẳng giúp tiếp cận khu vực làm việc dễ dàng hơn. Người vận hành có thể thuận tiện khi gá đặt và vệ sinh máy. Việc bảo trì cần tuân theo hướng dẫn của nhà sản xuất.

ỨNG DỤNG CỦA TRUNG TÂM TIỆN PHAY TCK500

TCK500 có thể được xem xét cho nhiều lĩnh vực cơ khí. Phạm vi ứng dụng cụ thể phụ thuộc vào kích thước và vật liệu phôi.

Cơ khí chế tạo: Gia công trục, bạc, mặt bích và chi tiết dạng tròn.
Sản xuất linh kiện: Kết hợp nhiều nguyên công trên cùng một chi tiết.
Công nghiệp ô tô: Gia công một số chi tiết theo bản vẽ kỹ thuật.
Xưởng bảo trì: Hỗ trợ chế tạo chi tiết thay thế cho thiết bị.
Gia công theo đơn hàng: Phù hợp với nhu cầu xử lý nhiều loại sản phẩm.

Trước khi đầu tư, doanh nghiệp nên xác định kích thước phôi lớn nhất. Đồng thời, cần làm rõ vật liệu và dung sai yêu cầu. Những thông tin này giúp lựa chọn cấu hình phù hợp hơn.

KINH NGHIỆM LỰA CHỌN MÁY

Doanh nghiệp nên đánh giá nhu cầu sản xuất trước khi quyết định đầu tư. Các tiêu chí sau sẽ giúp quá trình lựa chọn rõ ràng hơn.

Kích thước phôi: Đối chiếu đường kính và chiều dài với phạm vi gia công.
Nguyên công cần thiết: Xác định nhu cầu tiện, phay, khoan và taro.
Cấu hình tháp dao: Chọn số trạm phù hợp với loại dụng cụ sử dụng.
Độ chính xác: Kiểm tra dung sai và yêu cầu đo kiểm của sản phẩm.
Không gian lắp đặt: Dự trù diện tích máy và khu vực thao tác.
Dịch vụ kỹ thuật: Tìm hiểu bảo hành, đào tạo và cung cấp phụ tùng.

Việc xác định đúng nhu cầu giúp hạn chế đầu tư không cần thiết. Doanh nghiệp cũng nên yêu cầu tư vấn theo bản vẽ thực tế. Qua đó, cấu hình máy có thể được lựa chọn sát với kế hoạch sản xuất.

LIÊN HỆ VỚI CHÚNG TÔI ĐỂ ĐƯỢC TƯ VẤN

TCK500 là lựa chọn đáng cân nhắc cho các xưởng cần gia công CNC đa năng. Máy kết hợp nhiều nguyên công trên cùng một nền tảng. Thiết kế giường phẳng giúp thuận tiện khi thao tác và gá đặt phôi.

Hãy liên hệ với chúng tôi để được tư vấn cấu hình phù hợp. Đội ngũ tư vấn có thể hỗ trợ làm rõ thông số và nhu cầu gia công. Vui lòng cung cấp bản vẽ chi tiết cùng thông tin vật liệu. Đây là cơ sở để đánh giá khả năng đáp ứng của máy.
